Инструмент, который делает миллионы реек: всё о технологии Rack Milling

В современном машиностроении точность линейного перемещения определяет качество и долговечность работы механизма — будь то плавность хода рулевой рейки автомобиля или позиционирование портала станка с ЧПУ. Ключевым элементом, отвечающим за создание надёжного зацепления в таких системах, является зубчатая рейка, а инструментом для её изготовления — специализированные фрезы (Rack Milling Cutters).

Фрезы для нарезания реек и их применение

Rack Milling Cutters — это высокоточные дисковые или профильные фрезы, предназначенные для обработки зубчатого профиля на плоских заготовках (рейках). В отличие от червячных фрез, работающих по принципу обкатки, фрезы для нарезания реек работают методом копирования или профилирования.

Основные сферы применения:

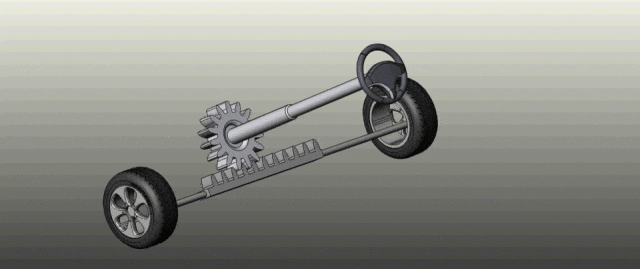

• Автомобильная промышленность: изготовление деталей рулевого управления (рулевых реек), где малейшая погрешность в профиле зуба приводит к люфтам или закусыванию механизма.
• Станкостроение: производство прецизионных реечных передач для перемещения узлов оборудования, требующих высокой повторяемости и износостойкости.
• Тяжёлое машиностроение: линейные приводы в подъёмно-транспортном оборудовании и строительной технике.

Требования к точности таких фрез (до класса AAA) обусловлены кинематикой зацепления: профиль рейки должен идеально сопрягаться с шестернёй для минимизации контактных напряжений и шума.

Конструктивные особенности

Конструкция фрезы напрямую влияет на производительность и качество поверхности. Современные решения от лидеров рынка, таких как ESGI, предлагают несколько конфигураций:

• Однорядные и многорядные фрезы: однорядные инструменты применяются для обработки сложных профилей с высокими требованиями к точности. Многорядные (групповые) фрезы позволяют нарезать несколько зубьев одновременно, что существенно сокращает цикл обработки. Применяются в серийном и крупносерийном производстве.
• Геометрия фрез: фрезы изготавливаются с прямыми или спиральными канавками. Спиральный зуб обеспечивает более мягкий вход в металл и снижает вибрации.
• Стружкоразделительные канавки (Chip breakers): важнейший элемент анатомии инструмента. Они выступают в роли механических концентраторов напряжений, которые дробят непрерывную стружку на мелкие сегменты. Это предотвращает «пакетирование» стружки в канавках, снижает тепловую нагрузку на режущую кромку и улучшает чистоту поверхности рейки.

Принцип работы: как происходит нарезание реек

В основе работы таких инструментов лежит метод копирования. Если при обработке круглых шестерён фреза и заготовка непрерывно вращаются в связке по принципу обкатки, то здесь физика процесса иная. Каждый режущий зуб фрезы является точной зеркальной копией впадины будущей рейки.

Процесс устроен следующим образом: фреза совершает вращательное движение резания вокруг своей оси и плавно перемещается вдоль заготовки (либо сама заготовка подаётся под инструмент). За один проход однорядный инструмент полностью формирует одну впадину, а многорядные групповые фрезы копируют сразу несколько зубьев. После завершения прохода инструмент возвращается в начальное положение, заготовка автоматически смещается на строго заданный шаг зацепления (происходит индексация), и цикл повторяется до тех пор, пока не будет нарезана вся длина детали.

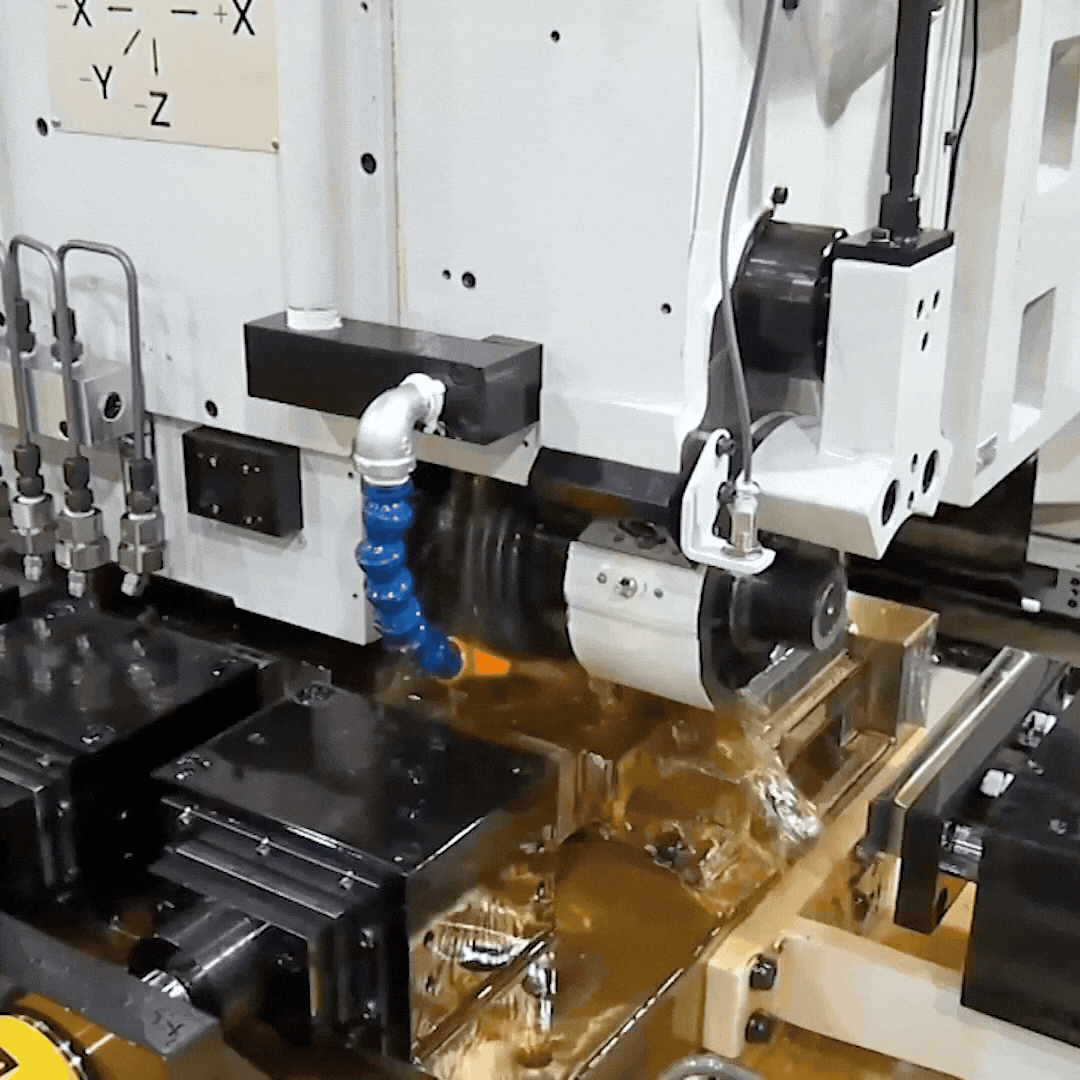

Многорядная фреза копирует несколько зубьев за один проход; после индексации заготовки цикл повторяется до полной длины рейки.

Материалы и износостойкость

Выбор материала определяет способность инструмента сохранять остроту кромки при высоких температурах.

• Быстрорежущая сталь M35: классический выбор с содержанием 5% кобальта. Обладает хорошей «красностойкостью», что позволяет кромкам выдерживать структурную целостность при повышенных температурах резания.
• Порошковые сплавы (ASP2030, ASP2052, S390): материалы нового поколения, получаемые методом порошковой металлургии (PM). Они отличаются однородной микроструктурой без карбидной сегрегации, что придаёт инструменту исключительную ударную вязкость и твердость. Стали типа S390 Microclean используются для тяжёлых условий работы на станках с ЧПУ, где высокие подачи создают значительные механические нагрузки.
• PVD-покрытия: работа без покрытия сегодня экономически нецелесообразна. Покрытие AlCrN (Alcrona Pro) с твердостью около 3200 HV и термической стабильностью до 1100 °C служит мощным барьером против окисления и термического шока. Для высокоскоростной сухой резки (dry cutting) применяются наноструктурированные покрытия, такие как Altensa, которые действуют как теплоизоляторы, направляя жар в стружку, а не в корпус фрезы.

Лидер рынка: прецизионные решения от ESGI

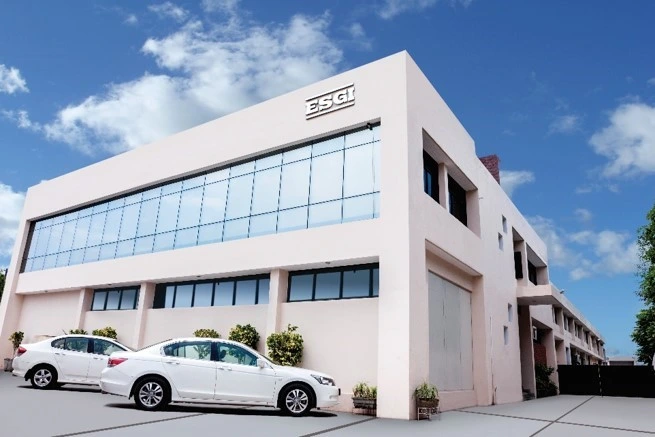

Индийская компания ESGI Tools Private Limited, основанная в 1991 году, зарекомендовала себя как глобальный эксперт в производстве зуборезного инструмента. Имея более чем 30-летний опыт, компания экспортирует продукцию в более чем 20 стран, включая жёстко регулируемый рынок Европы.

Почему технологи выбирают ESGI:

• Класс точности AAA: позволяет достигать высокой точности по стандартам DIN 3968.
• Индивидуальный инжиниринг: ESGI разрабатывает инструмент под конкретные чертежи заказчика, используя собственное ПО для симуляции кинематики контакта. Перед производством профиль зуба проверяется виртуально, что гарантирует отсутствие подрезов или ошибок профиля.
• Полный цикл: от собственного цеха термической обработки до лаборатории металлургического контроля — каждый этап производства направлен на достижение максимального ресурса инструмента.

Чек-лист для заказа инструмента

Чтобы завод-изготовитель (например, ESGI) поставил инструмент, идеально подходящий под ваши задачи, технолог должен подготовить следующие данные:

Правильный выбор «анатомии» фрезы — это баланс между инновационными материалами и проверенными конструктивными решениями, который в итоге определяет себестоимость каждой детали на вашем выходе.
