H-SEM4040-40 Фреза твердосплавная D4x6x80x6xZ4 ALTIN-NANO ARRALBE

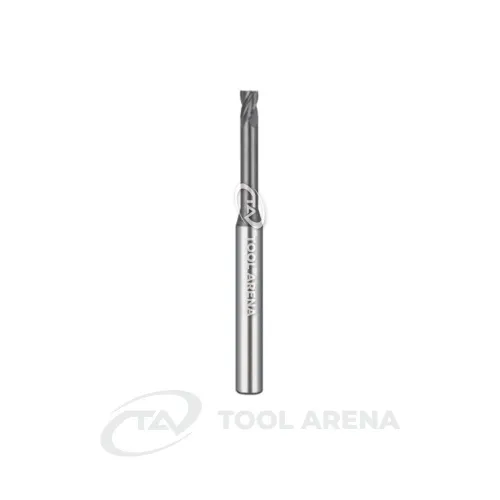

Фреза твердосплавная концевая ARRALBE H-SEM4040-40 с плоским торцем — короткая режущая часть и удлинённый вылет для глубоких полостей

Твердосплавная монолитная концевая фреза с плоским торцем (Square End Mill) серии SQUARE END MILL производства ARRALBE. Модель H-SEM4040-40 с диаметром режущей части 4 мм, четырьмя зубьями и покрытием ALTIN-NANO предназначена для обработки конструкционных и легированных сталей (группа P), нержавеющих сталей (группа M), чугунов (группа K), а также меди, титана и закалённых сталей твёрдостью до 56 HRC.

Конструкция и особенности

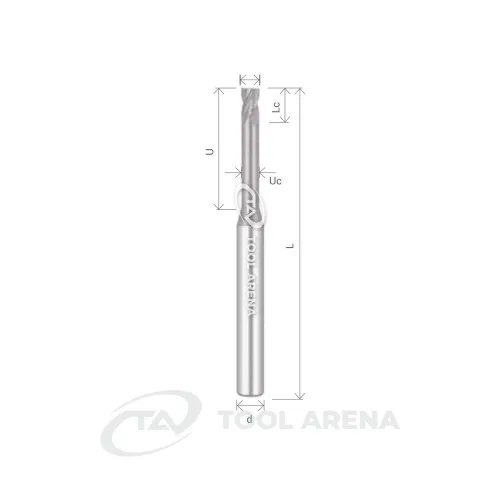

Фреза оснащена четырьмя режущими кромками (Z4) с углом наклона спирали 30°, что обеспечивает равномерное резание и качественную обработанную поверхность. Рабочая длина (LU) составляет 6 мм — короткая режущая часть повышает жёсткость инструмента и снижает вибрации при обработке. Общая длина (OAL) — 80 мм. Диаметр шейки (DN) равен 3,9 мм, что меньше диаметра режущей части (4 мм): проточка шейки создаёт зазор между корпусом фрезы и стенками обрабатываемой полости.

Основные параметры:

• Диаметр режущей части (Dc): 4 мм
• Рабочая длина (LU): 6 мм
• Общая длина (OAL): 80 мм
• Диаметр хвостовика (d): 6 мм — совместим со стандартными цанговыми и гидравлическими оправками
• Диаметр шейки (DN): 3,9 мм — обеспечение зазора при работе в глубоких пазах
• Количество зубьев: 4 (Z4)
• Угол наклона спирали: 30°
• Покрытие: ALTIN-NANO (нанослойный нитрид алюминия и титана) — высокая термостойкость и износостойкость при повышенных режимах резания

Применение

Сочетание малого диаметра (4 мм), короткой рабочей части (6 мм) и удлинённого хвостовика (80 мм) с проточкой шейки делает фрезу эффективной при выборке глубоких узких пазов, карманов и полостей в оснастке, штампах и пресс-формах. Четырёхзубая геометрия со спиралью 30° подходит как для черновых, так и для чистовых проходов. Благодаря покрытию ALTIN-NANO инструмент работает с закалёнными сталями до 56 HRC, а также допускает сухую обработку и работу с минимальным охлаждением.

Фреза ARRALBE H-SEM4040-40 — решение для точного фрезерования глубоких элементов в деталях из стали, чугуна, нержавейки, титана и закалённых материалов твёрдостью до 56 HRC на станках с ЧПУ и универсальном фрезерном оборудовании.
