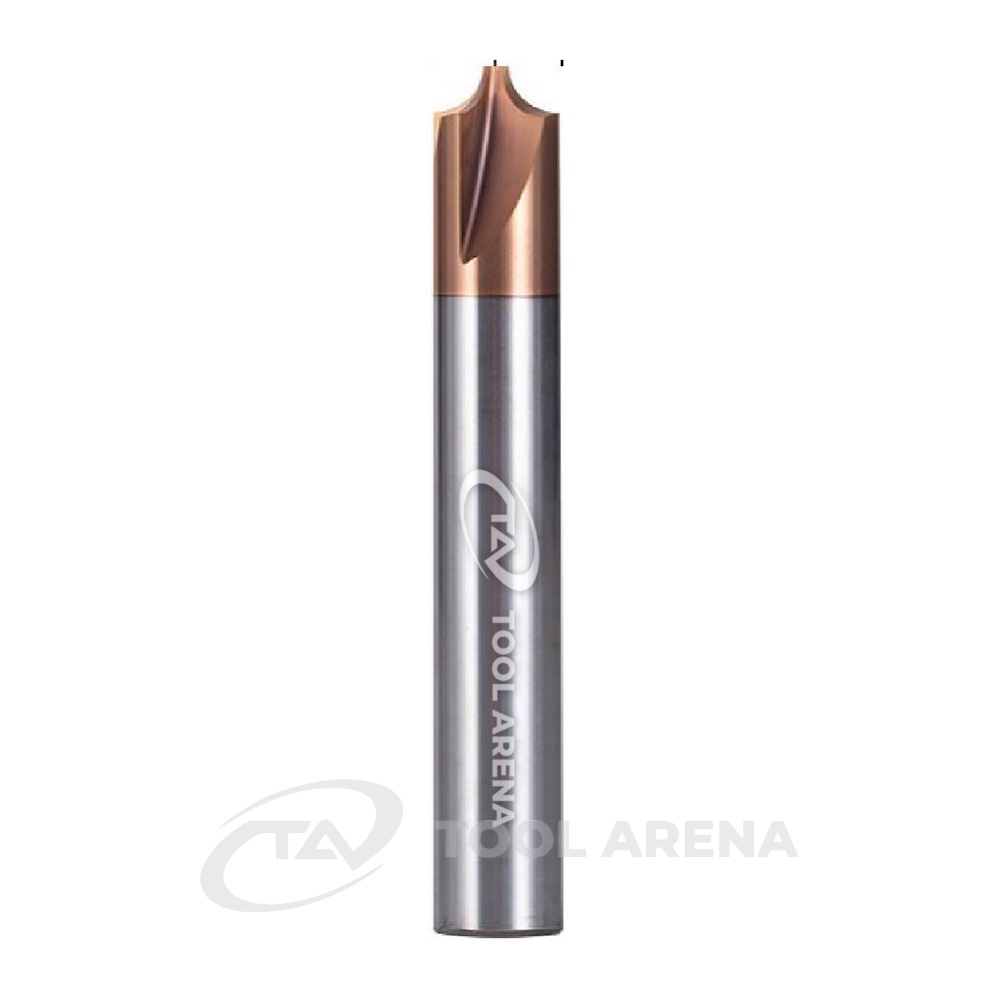

743303 Фреза твердосплавная D6NR2x2x50x6xZ4 GS UH1206 AlTiSiN UNIHARD

Фреза твердосплавная обратный радиус D6 мм с покрытием AlTiSiN — для обработки стали и чугуна твердостью до 55 HRC

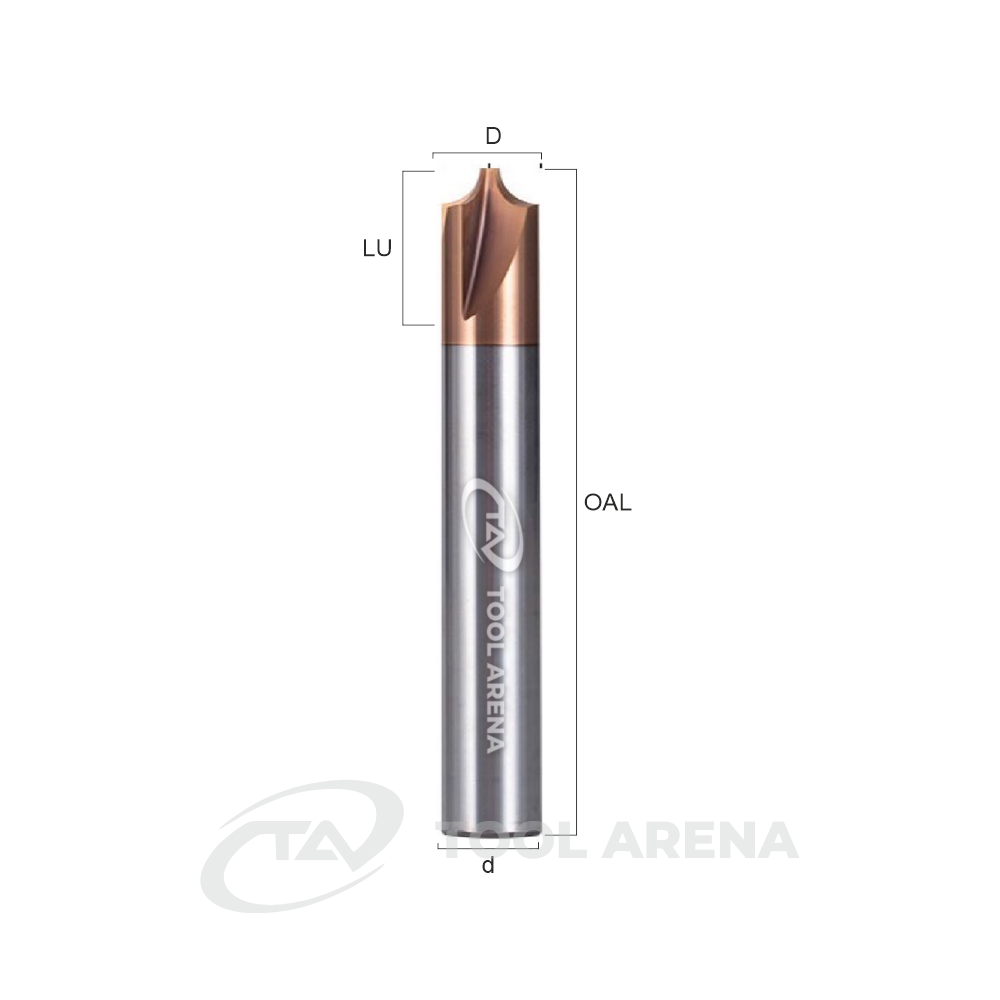

Твердосплавная фреза типа «обратный радиус» (галтельная) серии GS из сплава UH1206 с износостойким покрытием AlTiSiN. Диаметр режущей части Dc = 6 мм, радиус при вершине Re = 2 мм, рабочая длина LU = 2 мм, общая длина OAL = 50 мм, хвостовик ⌀6 мм, количество зубьев Z4. Инструмент предназначен для обработки материалов групп P (сталь) и K (чугун) твёрдостью до 55 HRC.

Конструкция и особенности

• Диаметр режущей части 6 мм — компактный размер для точных радиусных переходов и малогабаритных деталей.
• Радиус при вершине Re = 2 мм — обратный радиус позволяет формировать вогнутые скругления (галтели) с заданным профилем.
• 4 зуба (Z4) — обеспечивают равномерное резание и хорошую производительность при чистовой и получистовой обработке.
• Рабочая длина 2 мм — короткая режущая часть повышает жёсткость и снижает вибрации при малых вылетах.
• Общая длина 50 мм, хвостовик 6 мм — стандартные размеры для установки в цанговые патроны и державки.
• Твердосплавный сплав UH1206 и покрытие AlTiSiN — материал и покрытие обеспечивают стойкость при высоких температурах, характерных для обработки закалённых сталей и чугунов.
• Обрабатываемые материалы: P, K (до 55 HRC) — подтверждённая пригодность для легированных и углеродистых сталей, серого и ковкого чугуна.

Применение

Фреза применяется для фрезерования обратного радиуса (галтелей) в стальных и чугунных деталях, в том числе в закалённых до 55 HRC. Используется при чистовой обработке для создания плавных переходов между плоскостями, в пресс-формах, штампах, деталях машин. Короткая рабочая длина позволяет обрабатывать узкие пазы и уступы с минимальным радиусом.

Преимущества

Благодаря сплаву UH1206 и покрытию AlTiSiN фреза демонстрирует стабильную работу при высоких тепловых нагрузках. Четырёхзубая схема резания даёт хорошее качество поверхности при достаточной подаче. Короткая рабочая часть 2 мм и радиус 2 мм позволяют выполнять точные радиусные переходы с высокой жёсткостью инструмента.

Фреза твердосплавная обратный радиус D6 с покрытием AlTiSiN — инструмент для формирования радиусных поверхностей в сталях и чугунах до 55 HRC, подходящий для чистовых операций в машиностроении и инструментальном производстве.
