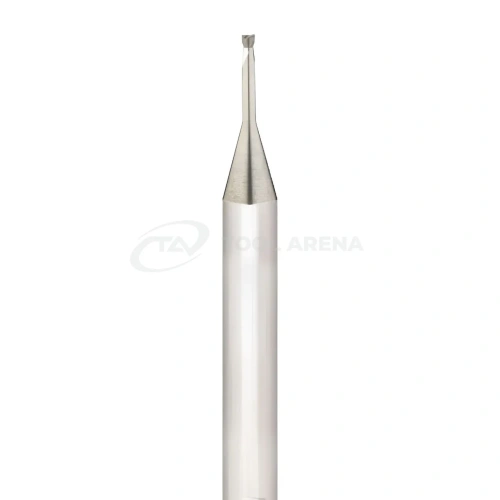

93.1810.0106 Фреза твердосплавная с угловым радиусом D1x0,7x48x4xZ2 CBN SOLID Helion

Фреза твердосплавная с угловым радиусом D1x0.7x48x4xZ2 CBN SOLID Helion – прецизионный инструмент для закалённых и порошковых металлов

Фреза с диаметром режущей части 1 мм, угловым радиусом 0,1 мм и покрытием CBN SOLID предназначена для обработки материалов твёрдостью до 75 HRC, включая порошковые металлы. Инструмент из сплава 93 HELI HARD с двумя зубьями (Z2) и углом наклона спирали 30°.

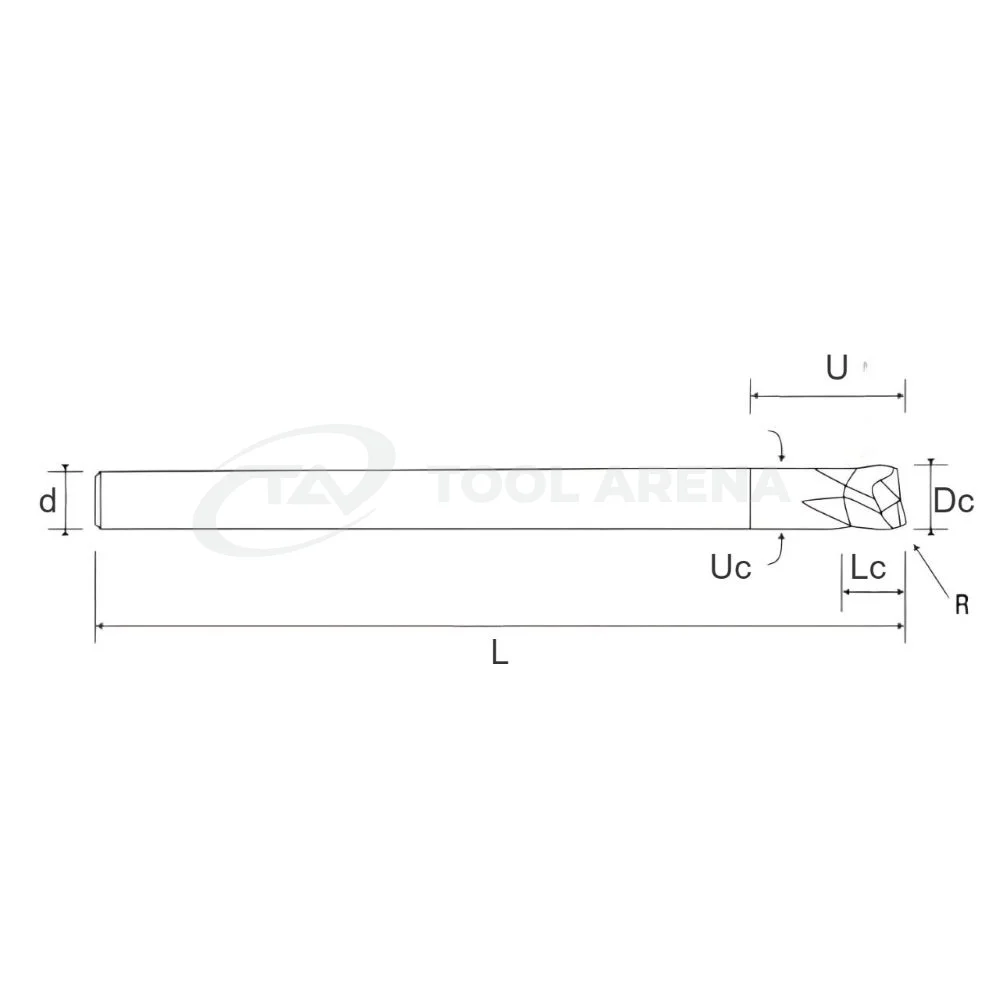

Конструкция и особенности

• Диаметр режущей части (Dc): 1 мм – малый размер подходит для миниатюрных деталей и труднодоступных участков.
• Угловой радиус (R): 0,1 мм – позволяет выполнять плавные скругления и переходы в углах.
• Рабочая длина (LU): 0,7 мм – короткая режущая часть увеличивает жёсткость при обработке твёрдых материалов.
• Общая длина (OAL): 48 мм – достаточна для установки в стандартные патроны.
• Диаметр хвостовика (d): 4 мм – распространённый посадочный размер для фрезерных станков и ЧПУ.
• Количество зубьев (Z): 2 – улучшает отвод стружки при малом диаметре фрезы.
• Угол наклона спирали: 30° – стандартная геометрия, подходящая для сталей (P), нержавеющих (M) и твёрдых материалов (H).
• Покрытие: CBN SOLID – кубический нитрид бора, эффективен при обработке закалённых сталей (до 75 HRC) и порошковых металлов.
• Диаметр шейки (DN): 0,9 мм – уменьшенный диаметр снижает трение и упрощает обработку глубоких полостей.
• Длина шейки и рабочей части (L3): 6 мм – общая протяжённость режущей и переходной зоны.

Применение

Фреза рассчитана на обработку материалов групп P, M и H, включая порошковые металлы. Благодаря малому радиусу (0,1 мм) и диаметру 1 мм инструмент пригоден для чистовой обработки формовочных штампов, пресс-форм и миниатюрных деталей, где требуются точные скругления кромок и обработка углов. Покрытие CBN SOLID обеспечивает стойкость при работе с закалёнными сплавами до 75 HRC.

Компактная конструкция (рабочая длина 0,7 мм и диаметр шейки 0,9 мм) повышает жёсткость и позволяет обрабатывать глубокие пазы и полости в твёрдых материалах.
