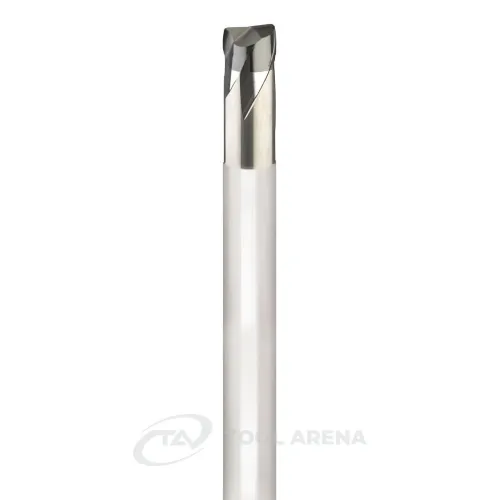

93.1810.0416 Фреза твердосплавная с угловым радиусом D14x1,5x66x6xZ2 CBN SOLID Helion

Фреза твердосплавная с угловым радиусом D4 мм R0,5 для обработки материалов до 75 HRC CBN SOLID Helion

Фреза твердосплавная с угловым радиусом предназначена для чистовой и получистовой обработки деталей из порошковых металлов, закалённых сталей и нержавеющих сплавов. Диаметр режущей части 4 мм и радиус скругления 0,5 мм позволяют формировать сопряжения без дополнительных переходов.

• Диаметр режущей части (Dc): 4 мм.
• Радиус угла (R): 0,5 мм.
• Общая длина (OAL): 66 мм.
• Диаметр хвостовика: 6 мм.
• Количество зубьев: 2 (Z2).
• Рабочая длина (LU): 1,5 мм.
• Длина шейки и рабочей части (L3): 16 мм.
• Диаметр шейки (DN): 3,9 мм.
• Угол наклона спирали: 30°.
• Покрытие: CBN SOLID.
• Сплав: 93 HELI HARD.
• Обработка материалов до: 75 HRC.
• Обрабатываемые материалы: P (стали), M (нержавеющие стали), H (твёрдые сплавы и порошковые металлы).

Конструкция и особенности

Фреза изготовлена из твердосплавного сплава 93 HELI HARD с покрытием CBN SOLID, которое ориентировано на работу с износостойкими материалами. Диаметр режущей части 4 мм и радиус 0,5 мм дают возможность обрабатывать кромки и узкие пазы с заданным скруглением. Рабочая длина 1,5 мм обеспечивает малый вылет режущей кромки, что повышает стабильность при контурной обработке. Длина шейки и рабочей части 16 мм позволяет углубляться в полости без касания боковыми поверхностями. Диаметр шейки 3,9 мм меньше основного диаметра — это снижает риск трения в глубоких выборках. Два зуба (Z2) с углом спирали 30° обеспечивают равномерный съём материала без вибраций.

Применение

Фреза подходит для обработки порошковых металлов и закалённых сталей твёрдостью до 75 HRC. Радиус 0,5 мм позволяет скруглять острые углы в пресс-формах и штампах. Диаметр 4 мм и рабочая длина 1,5 мм удобны для финишных проходов в мелких углублениях и при обработке сопряжённых поверхностей. Малый диаметр режущей части и короткая рабочая длина снижают нагрузку на инструмент при работе на станках с ЧПУ.

Фреза с угловым радиусом 0,5 мм, покрытием CBN SOLID и сплавом 93 HELI HARD рассчитана на обработку порошковых металлов и материалов высокой твёрдости. Короткая рабочая длина и малый диаметр делают её пригодной для получения чистых радиусных переходов на миниатюрных деталях.
