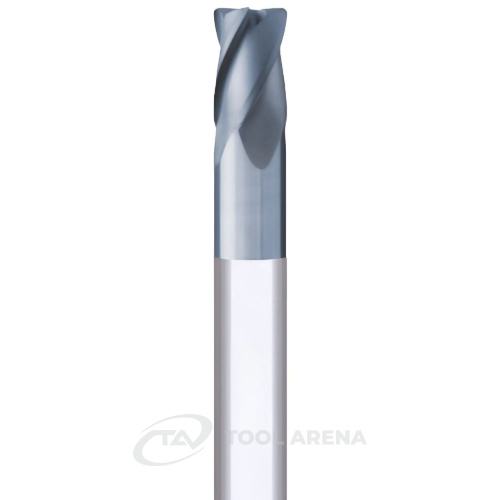

96.8415.1206 Фреза твердосплавная концевая с угловым радиусом D12x18x160x12xZ4 DIAMOND Helion

Фреза твердосплавная концевая с угловым радиусом D12x18x160x12xZ4 DIAMOND Helion – алмазное покрытие для обработки графита

Концевая фреза с угловым радиусом R1 мм, диаметром режущей части 12 мм и четырьмя зубьями (Z4) предназначена для обработки графита. Алмазное покрытие и специальный сплав обеспечивают износостойкость при работе с абразивным материалом.

Конструкция и особенности

• Диаметр режущей части (Dc): 12 мм – подходит для фрезерования пазов, уступов и контуров средней ширины.
• Радиус (R): 1 мм – позволяет создавать скруглённые кромки и плавные переходы без дополнительной обработки.
• Количество зубьев: 4 (Z4) – обеспечивает баланс между производительностью и качеством поверхности.
• Рабочая длина (LU): 18 мм – оптимальна для обработки неглубоких полостей и плоских поверхностей.
• Общая длина (OAL): 160 мм – даёт достаточный вылет для работы в труднодоступных местах.
• Диаметр хвостовика: 12 мм – стандартный размер для большинства цанговых патронов.
• Покрытие: DIAMOND (алмазное) – снижает износ при контакте с абразивным графитом.
• Угол наклона спирали: 30° – обеспечивает плавный съём стружки и снижает вибрации.
• Длина шейки и рабочей части (L3): 45 мм – позволяет обрабатывать детали с глубокими выборками при сохранении жёсткости.
• Серия: CORNER RADIUS – конструкция с угловым радиусом, предназначенная для чистовых и получистовых операций.
• Сплав: 95 HELI DIAMOND – специализированный твердый сплав, адаптированный к высоким нагрузкам при фрезеровании графита.

Применение

Фреза рассчитана на обработку графита – материала с высокой абразивностью, требующего износостойкого инструмента. Радиус R1 мм востребован при изготовлении пресс-форм, электродов для электроэрозионной обработки и деталей с плавными кромками. Диаметр 12 мм и рабочая длина 18 мм подходят для контурного фрезерования и выборки пазов в заготовках средней толщины. Алмазное покрытие продлевает срок службы инструмента при длительном контакте с графитовой пылью.

Твердосплавная концевая фреза D12 с угловым радиусом R1 и алмазным покрытием – решение для операций, где требуется точность и стойкость при обработке графита. Четыре зуба и спираль 30° помогают стабильно удалять стружку, а серия CORNER RADIUS гарантирует повторяемость радиусного профиля.
