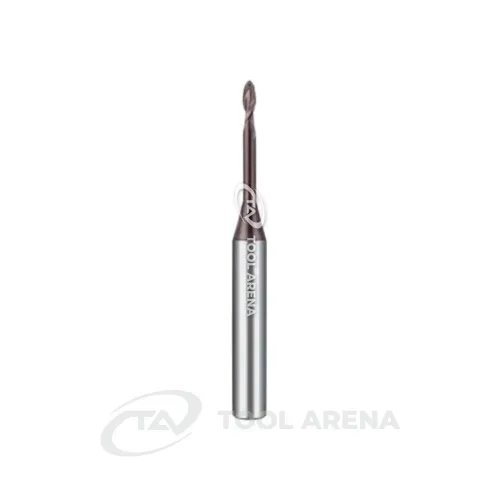

NBM2030-12-d4 Фреза твердосплавная сферическая D3x5x60x4xZ2 ALTIN-NANO ARRALBE

Фреза твердосплавная сферическая D3 мм ARRALBE с покрытием ALTIN-NANO - для закалённых сталей до 62 HRC

Монолитная твердосплавная сферическая фреза серии BALL NOSE диаметром 3 мм с радиусом при вершине R1,5 и нанопокрытием ALTIN-NANO от ARRALBE. Инструмент предназначен для чистовой и получистовой 3D-обработки широкого спектра материалов, включая закалённые и улучшенные стали твёрдостью до 62 HRC.

Конструкция и особенности

Сферическая концевая фреза NBM2030-12-d4 оснащена двумя зубьями (Z2) с углом наклона спирали 30°. Полусферическая форма вершины с радиусом R1,5 обеспечивает плавное формирование криволинейных поверхностей без ступенчатых переходов.

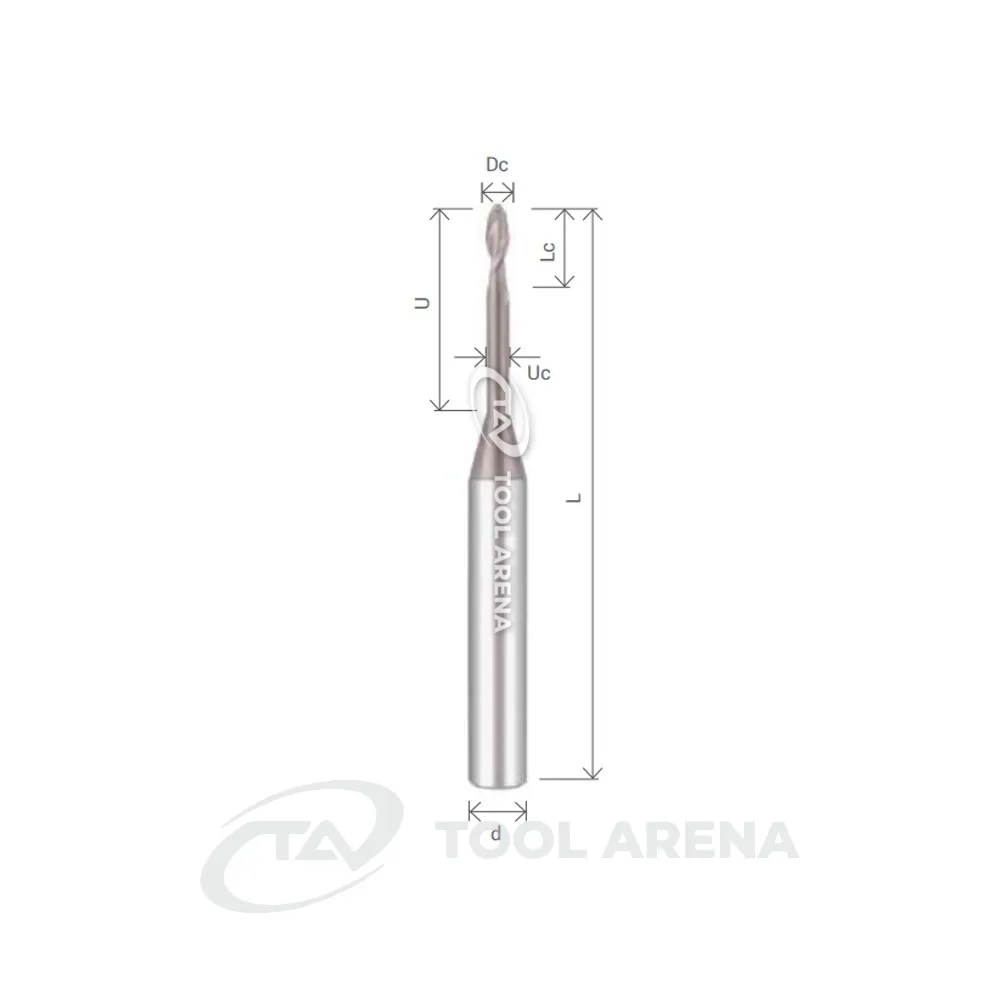

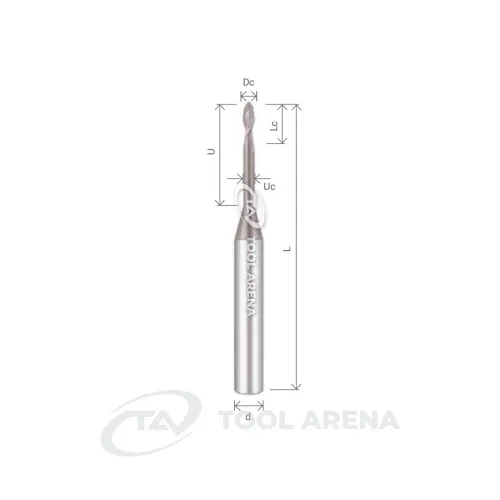

• Диаметр режущей части (Dc): 3 мм
• Радиус при вершине (Re): 1,5 мм - полная полусфера для трёхмерного контурного фрезерования
• Диаметр хвостовика (d): 4 мм - стандартный посадочный размер под цанговые патроны
• Рабочая длина (LU): 5 мм - короткая режущая часть для жёсткости при малом вылете
• Диаметр шейки (DN): 2,9 мм - занижение шейки для уменьшения трения о стенки обрабатываемой детали
• Общая длина (OAL): 60 мм

Покрытие ALTIN-NANO (наноструктурированный нитрид алюминия и титана) наносится методом PVD и обеспечивает режущим кромкам высокую твёрдость и термостойкость. Это позволяет инструменту стабильно работать при повышенных температурах в зоне резания и сохранять геометрию кромки при обработке твёрдых материалов.

Применение

Фреза рассчитана на обработку материалов групп P (конструкционные, легированные и улучшенные стали), M (нержавеющие стали) и K (чугуны). Дополнительно инструмент подходит для меди, титана и закалённых сталей твёрдостью до 62 HRC - именно этот класс материалов является основной областью применения ALTIN-NANO покрытия.

Благодаря малому диаметру и сферической геометрии фреза применяется для 3D-фрезерования криволинейных поверхностей в пресс-формах, штампах и сложнопрофильных деталях, а также для обработки мелких элементов и локальных участков на станках с ЧПУ.

Фреза твердосплавная сферическая NBM2030-12-d4 ARRALBE - инструмент для точной обработки широкого спектра материалов с акцентом на работу с закалёнными сталями до 62 HRC и высокое качество поверхности при 3D-фрезеровании.
