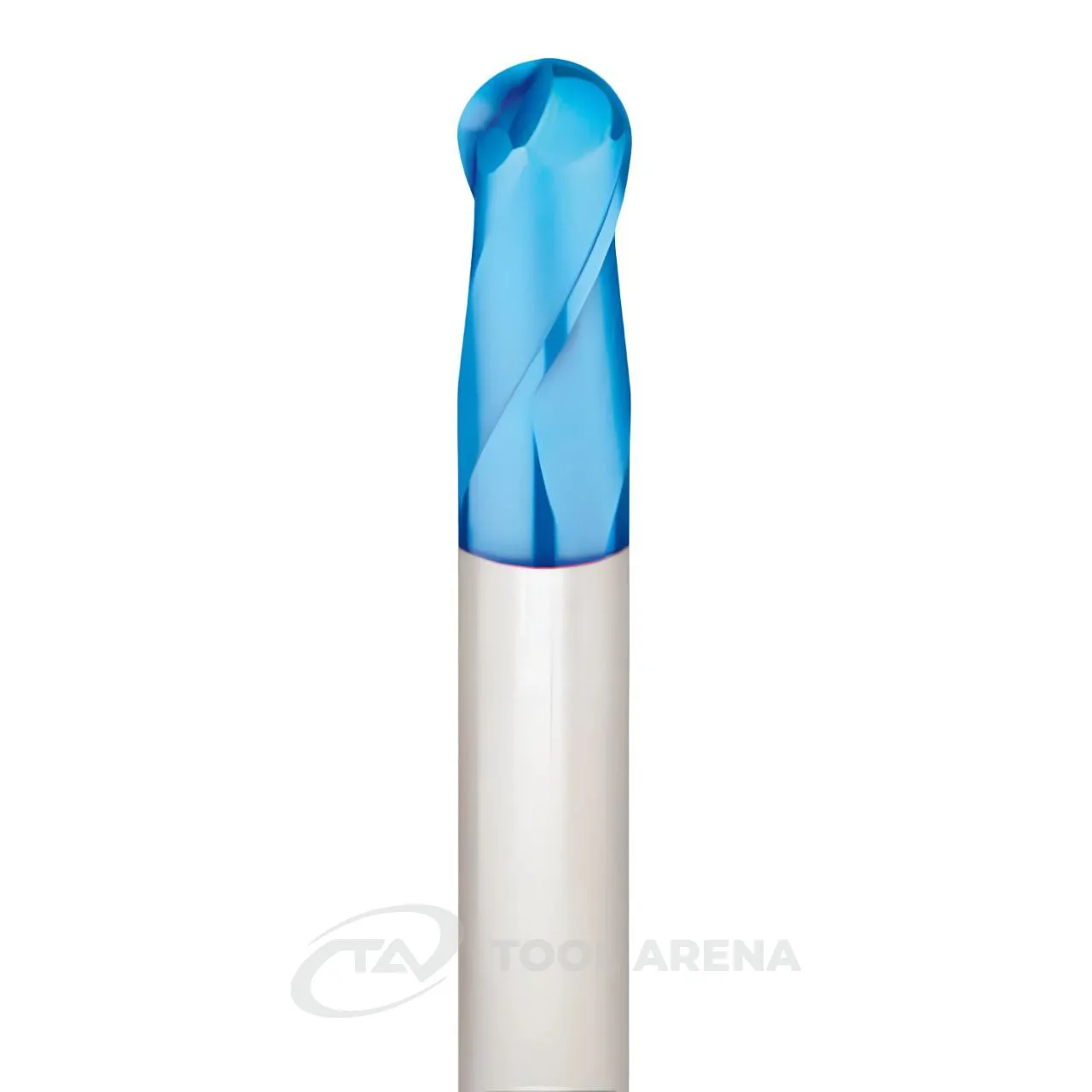

92.6224.0200 Фреза твердосплавная удлинённая сферическая D2x5x75x6xZ2 DEEP BLUE Helion

Фреза твердосплавная удлинённая сферическая D2x5x75x6xZ2 DEEP BLUE Helion — удлинённая конструкция для обработки глубоких полостей и сложных поверхностей

Твердосплавная сферическая фреза с диаметром режущей части 2 мм, двумя зубьями и покрытием DEEP BLUE. Предназначена для обработки чугуна (группа K), нержавеющих сталей (группа M) и закалённых сталей твёрдостью до 70 HRC. Удлинённая геометрия (общая длина 75 мм, рабочая длина 5 мм) и хвостовик 6 мм обеспечивают доступ к труднодоступным участкам при фрезеровании криволинейных поверхностей.

Конструкция и особенности

• Диаметр режущей части (Dc): 2 мм — подходит для чистовой обработки мелких элементов, пазов и радиусных переходов.
• Рабочая длина (LU): 5 мм при общем удлинении 75 мм — позволяет обрабатывать глубокие карманы и выемки без переустановки инструмента.
• Диаметр хвостовика (d): 6 мм — стандартный посадочный размер для надёжного зажима в цанговых патронах.
• Количество зубьев (Z): 2 — обеспечивает достаточное пространство для отвода стружки при работе с вязкими материалами и на чистовых проходах.
• Угол наклона спирали: 30° — сбалансированное значение для сочетания режущей способности и плавности хода.
• Покрытие DEEP BLUE на твердосплавном сплаве 92 HELI MOTION — повышает износостойкость при обработке закалённых сталей и нержавейки.
• Сфера (сферическая форма) — позволяет формировать радиусные элементы и трёхмерные контуры по копиру или с ЧПУ.

Применение

Фреза используется при изготовлении пресс-форм, штампов, матриц и пуансонов из инструментальных и нержавеющих сталей, а также при обработке чугуна. Благодаря удлинённой геометрии и малому диаметру эффективна для:

• финишного фрезерования полостей с отношением глубины к ширине более 2:1;
• обработки 3D-поверхностей с мелкими радиусами и сложными кривизнами;
• работы в узких зонах, где стандартные фрезы с короткой рабочей частью не достают.

Твёрдость обрабатываемой стали может достигать 70 HRC, что характерно для закалённых штамповых сталей. Два зуба и покрытие DEEP BLUE снижают налипание стружки при обработке нержавеющих сталей.

Стандартная общая длина 75 мм даёт возможность устанавливать фрезу в патроны и концедержатели без дополнительных удлинителей, сохраняя жёсткость системы. Инструмент серии BALL NOSE (сферический торец) выпускается в исполнении Helion с оптимизированной геометрией спирали для повышенной плавности резания.
