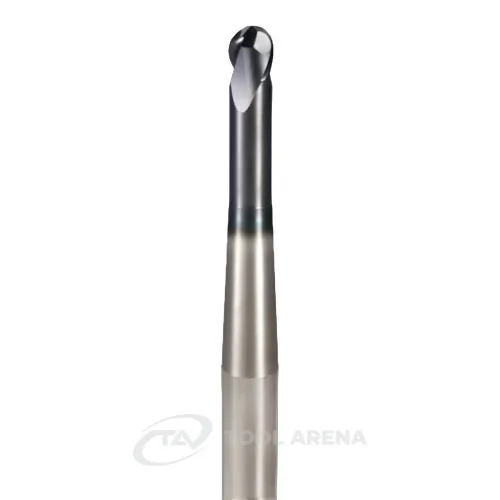

82.6228.0402 Фреза твердосплавная сферическая D4x5x120x6xZ2 RACER PLUS Helion

Фреза твердосплавная сферическая D4x5x120x6xZ2 RACER PLUS Helion – удлинённая коническая шейка для обработки закалённой стали

Сферическая твердосплавная фреза диаметром 4 мм (радиус R2) предназначена для чистовой и получистовой обработки сталей с твёрдостью до 62 HRC. Коническая шейка и покрытие RACER PLUS делают этот инструмент подходящим для финишного фрезерования сложных трёхмерных поверхностей и глубоких полостей.

Конструкция и особенности

• Диаметр режущей части (Dc): 4 мм (R2) – позволяет создавать скруглённые углы и плавные контуры.
• Количество зубьев (Z2): 2 – эффективное удаление стружки при обработке твёрдых материалов.
• Диаметр хвостовика (d): 6 мм – стандартный посадочный размер для цанговых патронов.
• Рабочая длина (LU): 5 мм – компактный режущий участок для точной обработки.
• Общая длина (OAL): 120 мм – увеличенный вылет для доступа к глубоким зонам.
• Диаметр шейки (DN): 3,85 мм – коническая форма шейки повышает жёсткость при больших вылетах.
• Длина шейки и рабочей части (L3): 16 мм – полезная длина до начала конического сужения.
• Удлинённая часть (L4): 60 мм – позволяет обрабатывать глубокие полости без перезажима.
• Угол наклона спирали: 30° – оптимален для твёрдых сталей, сочетает режущую способность и прочность.
• Покрытие: RACER PLUS – износостойкое покрытие для работы с закалёнными материалами до 62 HRC.
• Сплав: 92 HELI MOTION – мелкозернистый твердый сплав для повышенной стойкости инструмента.

Применение

Фреза серии BALL NOSE TAPER NECK (с конической шейкой) предназначена для чистовой обработки трёхмерных поверхностей в пресс-формах, штампах и матрицах. Сферическая форма режущей части диаметром 4 мм (R2) даёт возможность выполнять контурное фрезерование, радиусные переходы и обработку карманов. Удлинённая шейка (L4 = 60 мм) обеспечивает доступ к глубоким полостям, а покрытие RACER PLUS позволяет работать с термически обработанными сталями твёрдостью до 62 HRC. Инструмент применяется на станках с ЧПУ при изготовлении деталей сложной геометрии.

Сферическая твердосплавная фреза D4x5x120 с конической шейкой, покрытием RACER PLUS и сплавом HELI MOTION – решение для финишной обработки закалённой стали до 62 HRC при глубоком профилировании и 3D-фрезеровании.
