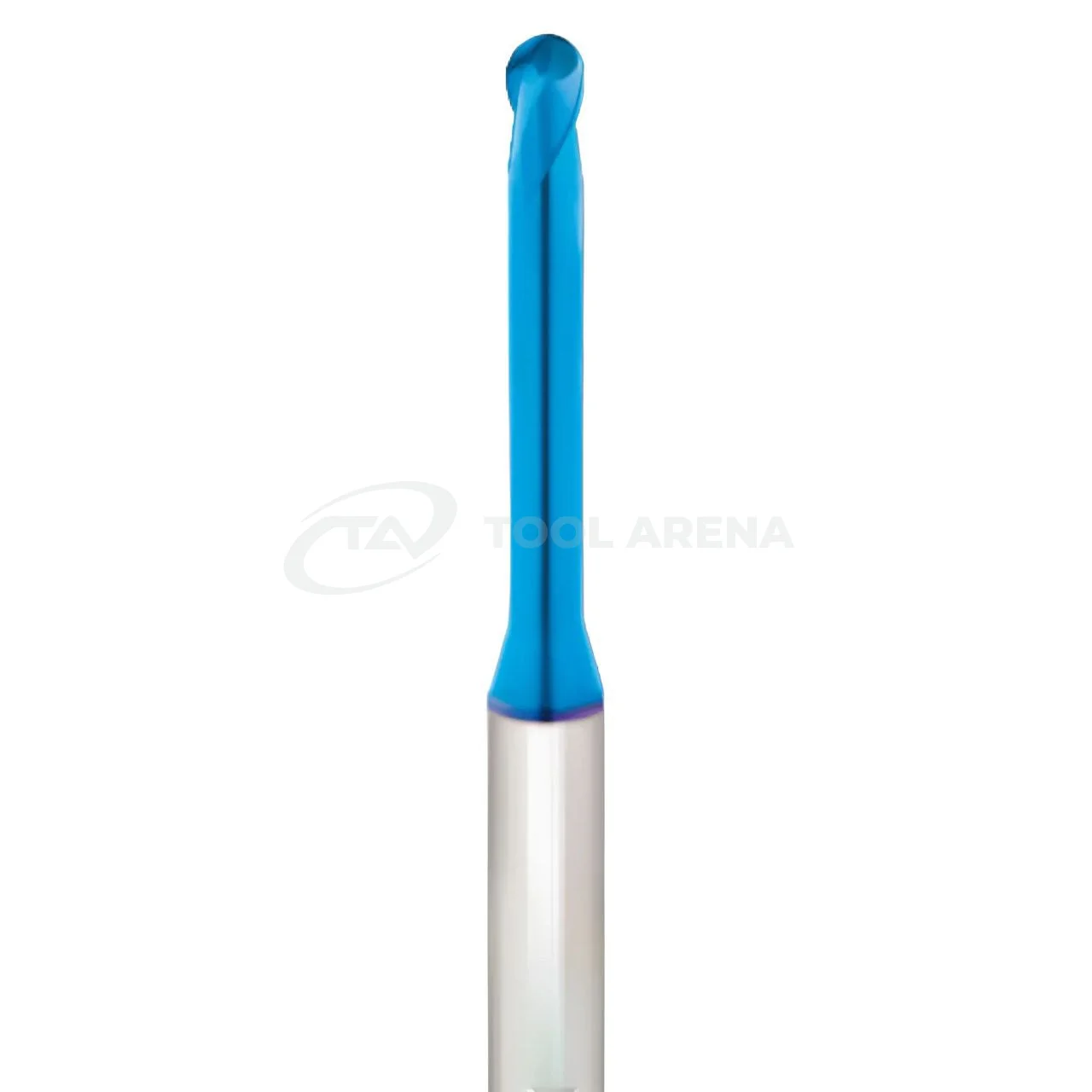

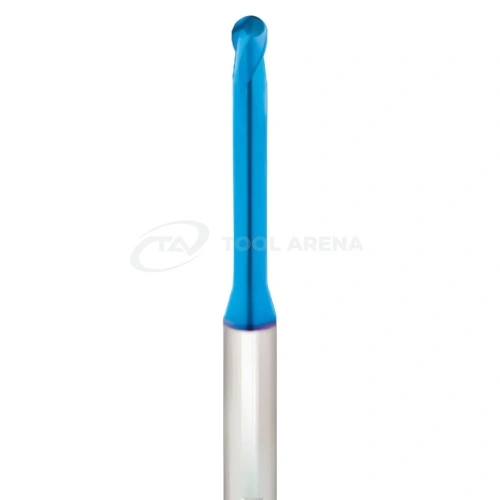

92.6823.0402 Фреза удлинённая твердосплавная сферическая D0,4x0,4x40x4xZ2 DEEP BLUE Helion

Фреза удлинённая твердосплавная сферическая D0,4 мм DEEP BLUE Helion — микрофрезерование закалённых сталей

Твердосплавная сферическая фреза с микроскопическим диаметром режущей части 0,4 мм и удлинённой шейкой. Предназначена для чистовой обработки закалённых сталей твёрдостью до 70 HRC. Покрытие DEEP BLUE и конструкция с малым радиусом обеспечивают работу в условиях высоких нагрузок при микрофрезеровании.

Конструкция и особенности

• Диаметр режущей части (Dc) 0,4 мм — сферическая форма позволяет формировать вогнутые поверхности и радиусные переходы микронного размера.
• Рабочая длина (LU) 0,4 мм и диаметр шейки (DN) 0,35 мм — обеспечивают доступ к узким полостям и глубоким элементам при малом радиусе скругления.
• Общая длина (OAL) 40 мм и хвостовик диаметром 4 мм — стандартные посадочные размеры, совместимые с большинством микрофрезерных станков и патронов.
• Количество зубьев Z2 — двухзубая схема снижает нагрузку на режущую кромку и улучшает отвод стружки при малых подачах.
• Угол наклона спирали 30° — обеспечивает плавное врезание и стабильное резание в твёрдых материалах.
• Покрытие DEEP BLUE — нанесено на твёрдосплавную основу (класс Helion) для повышения износостойкости при работе с закалёнными сталями (до 70 HRC).
• Длина шейки и рабочей части (L3) 2 мм — удлинённая геометрия позволяет обрабатывать глубокие выборки без перегрузки инструмента.

Применение

Фреза рассчитана на микрофрезерование закалённых сталей (группа обрабатываемых материалов K) твёрдостью до 70 HRC. Благодаря сверхмалому диаметру 0,4 мм и сферической форме инструмент применяется для:

• изготовления пресс-форм и штампов с мелкими радиусными элементами;
• гравировки и тиснения на закалённых поверхностях;
• обработки узких канавок, карманов и глубоких полостей в твёрдых сплавах и инструментальных сталях.

Малая рабочая длина (0,4 мм) ограничивает глубину реза за один проход, поэтому фреза используется на финишных операциях с малыми припусками, где требуется высокая точность формы и низкая шероховатость.

Твёрдосплавная сферическая фреза D0,4 мм с покрытием DEEP BLUE и удлинённой шейкой — решение для микрообработки закалённых сталей до 70 HRC. Конструкция с хвостовиком 4 мм и общей длиной 40 мм обеспечивает совместимость с оборудованием, а двухзубая геометрия со спиралью 30° — стабильность резания при микрофрезеровании.
