96.8822.0020 Фреза твердосплавная сферическая с угловым радиусом D0,2x1x45x4xZ2 DIAMOND Helion

Фреза твердосплавная сферическая с угловым радиусом D0,2x1x45x4xZ2 DIAMOND Helion – микроинструмент для обработки графита

Микрофреза с алмазным покрытием предназначена для чистовой и получистовой обработки графита. Диаметр режущей части 0,2 мм и рабочая длина 1 мм позволяют выполнять операции на мелких деталях, в том числе при изготовлении графитовых электродов и пресс-форм.

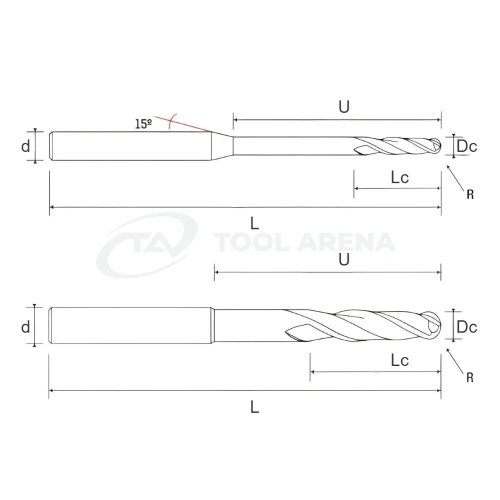

Конструкция и особенности

• Диаметр режущей части (Dc): 0,2 мм – обеспечивает возможность обработки миниатюрных элементов.
• Радиус сферы (R): 0,1 мм – угловой радиус фрезы соответствует полусферической геометрии режущей кромки.
• Рабочая длина (LU): 1 мм – ограниченная длина режущей части подходит для неглубоких пазов и контурной обработки.
• Общая длина (OAL): 45 мм – стандартная длина для использования в цанговых патронах.
• Диаметр хвостовика (d): 4 мм – обеспечивает надёжное закрепление в оснастке.
• Количество зубьев (Z2): два зуба – классическая схема для сферических фрез малого диаметра.
• Угол наклона спирали: 30° – оптимизирован для отвода стружки при обработке графита.
• Покрытие: DIAMOND – алмазное покрытие повышает износостойкость при работе с абразивным графитом.
• Сплав: 95 HELI DIAMOND – мелкозернистый твёрдый сплав, обеспечивающий жёсткость режущей кромки.

Применение

Фреза рассчитана на обработку графита (Graphite). Минимальный диаметр и малая рабочая длина делают её удобной для создания мелких радиусных поверхностей, пазов и углублений. Инструмент востребован в производстве графитовых электродов для электроэрозионной обработки, а также в изготовлении пресс-форм и штампов, где требуются микроразмеры.

Сферическая геометрия с угловым радиусом позволяет выполнять 3D-фрезерование с плавными переходами. Алмазное покрытие снижает налипание материала и продлевает срок службы фрезы при высоких скоростях резания.

Микрофреза D0,2 мм из серии BALL NOSE с покрытием DIAMOND – решение для чистовой обработки графита в условиях, где важны минимальный диаметр и стабильная геометрия режущей кромки.
