96.8822.8005 Фреза твердосплавная сферическая с угловым радиусом D0,8x3x45x4xZ2 DIAMOND Helion

Фреза твердосплавная сферическая с угловым радиусом D0,8x3x45x4xZ2 DIAMOND Helion — микрометрическая обработка графита

Миниатюрная сферическая фреза с угловым радиусом предназначена для чистовой обработки графита. Диаметр режущей части 0,8 мм и радиус 0,4 мм позволяют выполнять точные контурные элементы в мелких деталях, пресс-формах и электродах. Твердосплавный сплав с алмазным покрытием (DIAMOND) обеспечивает износостойкость при фрезеровании абразивных материалов.

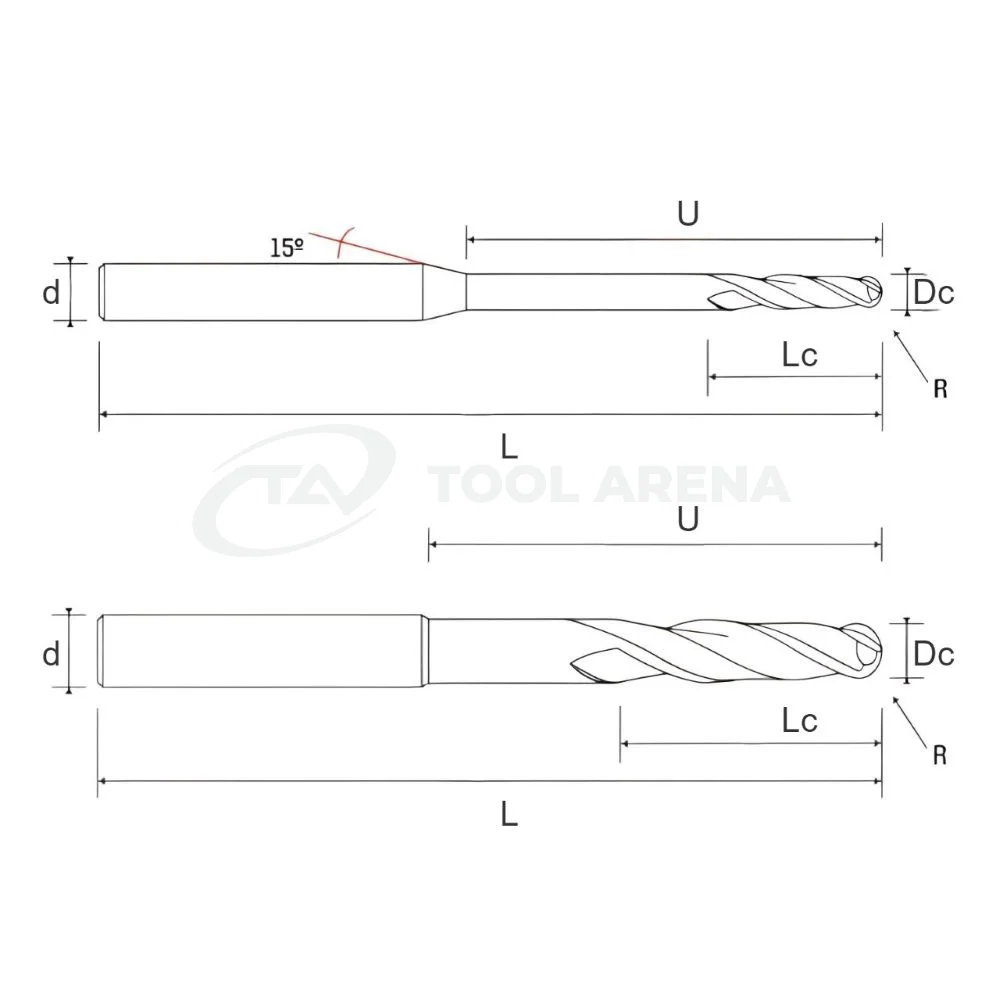

Конструкция и особенности

• Тип фрезы: сферическая с угловым радиусом (серия BALL NOSE) — режущая кромка переходит в радиус, что снижает риск сколов на кромках детали.
• Диаметр режущей части (Dc): 0,8 мм — позволяет обрабатывать узкие пазы и сложные мелкие профили.
• Радиус (R): 0,4 мм — формирует сопряжения и закругления на переходах поверхностей.
• Количество зубьев: Z2 — две режущие кромки обеспечивают баланс между подачей и качеством поверхности.
• Диаметр хвостовика: 4 мм — совместим со стандартными цанговыми патронами.
• Рабочая длина (LU): 3 мм — достаточна для обработки неглубоких полостей.
• Длина шейки и рабочей части (L3): 5 мм — увеличенный вылет для доступа к труднодоступным участкам.
• Общая длина (OAL): 45 мм — стандартный размер для установки в шпиндель.
• Угол наклона спирали: 30° — способствует плавному резанию и отводу стружки.
• Покрытие: DIAMOND — алмазное напыление, стойкое к истиранию при обработке графита.
• Обрабатываемый материал: Graphite (графит) — специально предназначена для этого абразивного материала.

Применение

Фреза используется на станках с ЧПУ для финишной обработки деталей из графита. Благодаря малому диаметру и радиусу подходит для создания мелких элементов пресс-форм, штампов, электродов электроэрозионных станков и других изделий, где требуется точная геометрия с закруглениями. Сферическая форма режущей части позволяет обрабатывать сложные трёхмерные поверхности без перехода на другой инструмент.

Твердосплавная фреза с угловым радиусом D0,8 мм, покрытием DIAMOND и рабочей длиной 3 мм — инструмент для точной обработки графита в миниатюрных деталях. Два зуба и спираль 30° обеспечивают стабильное резание, а диаметр хвостовика 4 мм упрощает установку в стандартную оснастку.
