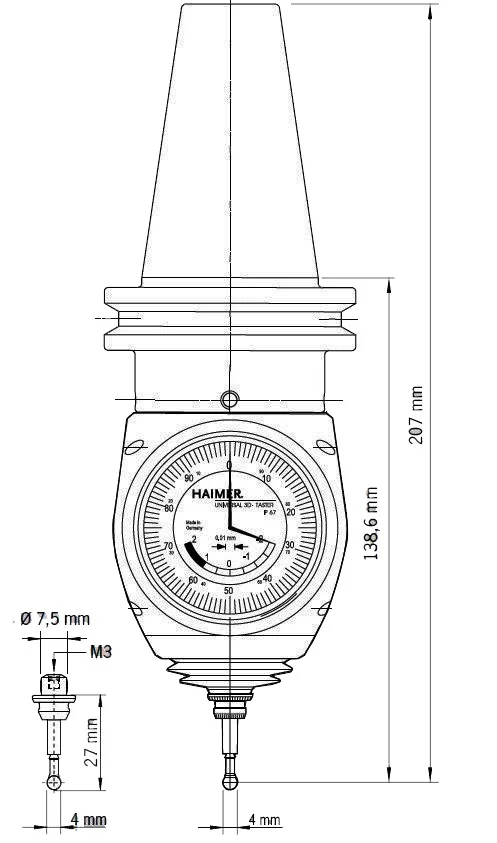

3d щуп Universal HAIMER с короткой оправкой SK30, 80.364.30.FHN

Представляем высокоточный и универсальный измерительный щуп, предназначенный для прецизионной настройки и привязки осей рабочих органов фрезерных и электроэрозионных станков, особенно эффективный для оборудования с обширной рабочей зоной. Специально разработанная инструментальная оправка минимизирует расстояние от торца шпинделя станка до измерительного наконечника, обеспечивая оптимальный вылет.

Функциональные возможности

• Измерение по всем трем линейным координатным осям (X, Y, Z) станка.
• Точное определение нулевых точек деталей, заготовок и зажимных приспособлений.
• Выявление расположения базовых кромок.
• Индикация точного совмещения оси шпинделя с кромкой заготовки при нулевом положении обеих стрелок на шкале.
• Измерение линейных размеров (длина, ширина, высота) по осям X, Y, Z станка с использованием одного устройства.
• Применение в качестве измерительного приспособления для фрезерных и электроэрозионных станков (оснащен наконечником с керамической вставкой).

Преимущества

• Мгновенное получение координат оси в системе управления станка без необходимости дополнительных вычислений.
• Высокая точность измерения до 0,01 мм, достаточная для первичного контроля обработанных деталей.
• Увеличенный циферблат для повышения удобства считывания показаний оператором.
• Не требует специализированного технического обслуживания.
• Прочная, надежная и долговечная конструкция, адаптированная для производственных условий.
• Наконечник с керамической вставкой обеспечивает защиту 3D-щупа от повреждений при перебеге, ломаясь первым и сохраняя основной корпус.
• Быстрая и легкая смена наконечников вручную, без использования специального инструмента.
• Возможность хранения в инструментальном магазине станка.
• Все 3D-щупы проходят тщательное тестирование и предварительную настройку в процессе сборки.
• Степень защиты IP 67.

Комплект поставки

• 3D-щуп Universal с короткой оправкой SK30, артикул 80.364.30.FHN.
• Наконечник к 3D-щупам короткий, артикул 80.362.00.
• Шестигранный ключ, размер №2.
• Инструкция по эксплуатации на русском языке.
