3d щуп NG HAIMER с короткой оправкой HSK-E25, 80.363.E25NG

Артикул: 80.363.E25NG

Характеристики

Диаметр хвостовика Ø, мм.

12 мм

Точность измерения

0,01 мм

Вылет без оправки

101 мм

Все характеристики

Мало

Нашли дешевле?

Получить предложение

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Цена на товар указана ориентировочно БЕЗ НДС. Актуальная цена при запросе КП

Описание

Компания Haimer представляет новое поколение 3D-щупов, разработанных для интеграции преимуществ моделей Universal и Zero Master. Инновационная конструкция инструментальной оправки минимизирует вылет от торца шпинделя станка до измерительного наконечника. Данное решение идеально подходит для высокоточной привязки осей рабочих органов фрезерных и электроэрозионных станков, особенно в условиях ограниченного рабочего пространства.

3D-щуп обеспечивает измерение по всем трем линейным координатным осям (X, Y, Z) станка.
Точное определение нулевых точек заготовок, деталей и зажимных приспособлений.
Эффективное нахождение расположения базовых кромок.
Нулевое положение обеих стрелок на шкале указывает на точное совмещение оси шпинделя с кромкой заготовки.
Измерение линейных размеров (длина, ширина, высота) детали с использованием одного устройства.
Измерительное приспособление предназначено для фрезерных и электроэрозионных станков (оснащено наконечником с керамической вставкой).

Преимущества

Оператор получает координаты оси непосредственно в системе ЧПУ станка моментально, без необходимости дополнительных вычислений.
Высокая точность измерений до 0,01 мм, достаточная для первичного контроля обработанных деталей.
Увеличенный циферблат для повышения удобства считывания показаний оператором.
Не требует специального технического обслуживания.
Прочный, надежный и долговечный кромкоискатель, разработанный для интенсивной эксплуатации в производственных условиях.
Наконечник с керамической вставкой обеспечивает защиту 3D-щупа от повреждений при перебеге: в случае превышения допустимого хода ломается только наконечник, сохраняя целостность основного устройства.
Смена наконечников осуществляется вручную, без использования специального инструмента.
Возможность хранения в инструментальном магазине станка.
Все 3D-щупы проходят тщательное тестирование и предварительную настройку в процессе сборки.
Степень защиты IP 67.

Комплект поставки

3D-щуп NG с короткой оправкой HSK-E25, Арт. 80.363.E25NG
Наконечник для 3D-щупов, короткий, Арт. 80.362.00
Шестигранный ключ, размер №2
Инструкция по эксплуатации на русском языке

Другие варианты оснащения 3D-щупа NG оправкой

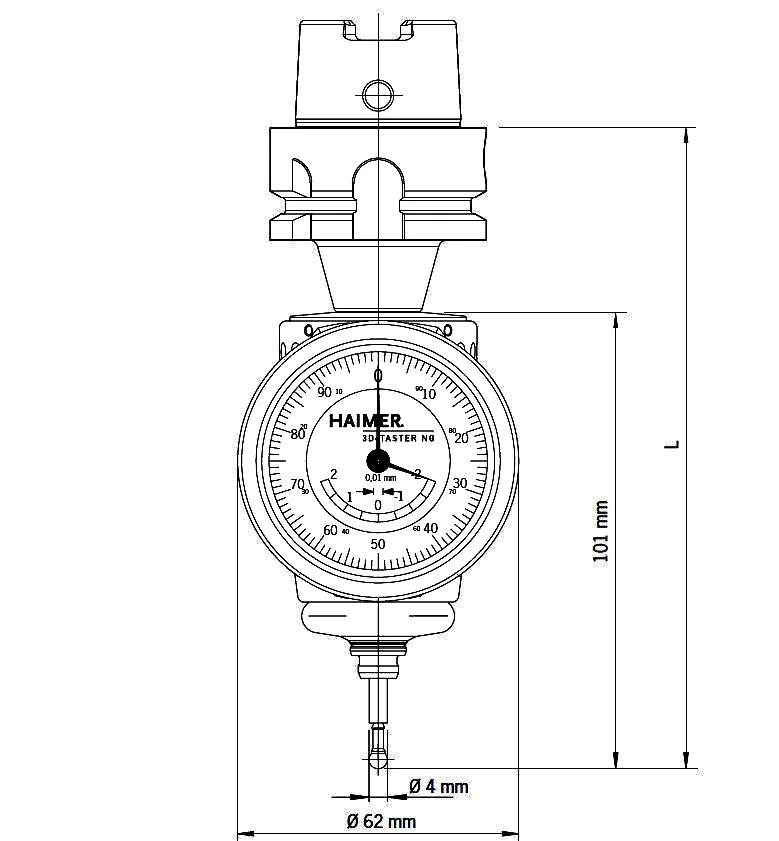

Наименование	Номер заказа	Вылет L
3D-щуп NG с короткой оправкой HSK-E25	80.363.E25NG	126,50 мм
3D-щуп NG с короткой оправкой HSK-E32	80.363.E32NG	136,50 мм
3D-щуп NG с короткой оправкой HSK-E40	80.363.E40NG	136,50 мм
3D-щуп NG с короткой оправкой HSK-E50	80.363.E50NG	143,50 мм
3D-щуп NG с короткой оправкой HSK-A32	80.363.A32NG	136,50 мм
3D-щуп NG с короткой оправкой HSK-A40	80.363.A40NG	136,50 мм
3D-щуп NG с короткой оправкой HSK-A50	80.363.A50NG	143,50 мм
3D-щуп NG с короткой оправкой HSK-A63	80.363.A63NG	147,00 мм
3D-щуп NG с короткой оправкой SK30	80.364.30NG	136,10 мм
3D-щуп NG с короткой оправкой BT30	80.365.30NG	135,50 мм

Характеристики

Диаметр хвостовика Ø, мм.	12 мм
Точность измерения	0,01 мм
Вылет без оправки	101 мм
Вылет измерительного устройства	L 126,5 мм

Дополнительно
Степень защиты IP	67
Страна производства	Германия

Габариты и вес
Вес, кг	0,85-1,5 кг
