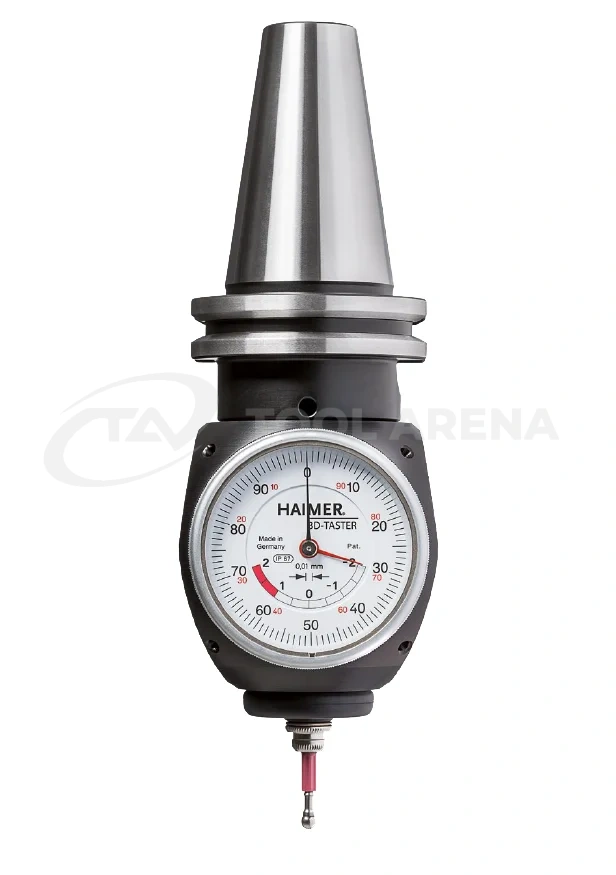

3d щуп Universal HAIMER с оправкой BT30, 80.365.30.FHN

Высокоточный и многофункциональный измерительный прибор, предназначенный для настройки и привязки осей рабочих органов фрезерных и электроэрозионных станков, особенно эффективен для оборудования с большими габаритами рабочей зоны. Особая конструкция инструментальной оправки минимизирует расстояние от торца шпинделя станка до кончика шарика наконечника (вылет), что повышает точность и удобство работы.

Функциональные возможности

• 3D-щуп осуществляет измерения по всем трём линейным координатным осям (X, Y, Z) станка.
• Определяет нулевые точки деталей, заготовок и зажимных приспособлений.
• Позволяет точно находить расположение базовых кромок.
• Нулевое положение обеих стрелок на шкале индикатора свидетельствует о точном совмещении оси шпинделя с кромкой заготовки.
• Обеспечивает измерение линейных размеров (длина, ширина, высота) по осям X, Y, Z станка с использованием одного устройства.
• Предназначен для использования на фрезерных и электроэрозионных станках, оснащен наконечником с керамической вставкой.

Преимущества

• Оператор получает координаты оси непосредственно в системе управления станка, исключая необходимость дополнительных вычислений.
• Высокая точность измерений до 0,01 мм обеспечивает адекватный контроль для первичной проверки обработанных деталей.
• Увеличенный циферблат повышает удобство считывания показаний для оператора.
• Не требует специализированного технического обслуживания.
• Отличается прочностью, надежностью и долговечностью, что делает его идеальным кромкоискателем для производственных условий.
• Наконечник с керамической вставкой служит защитой от перебега: при превышении допустимого хода ломается только наконечник, сохраняя целостность 3D-щупа.
• Смена наконечников осуществляется вручную и не требует применения специального инструмента.
• Возможно хранение в инструментальном магазине станка.
• Все 3D-щупы проходят тщательное тестирование и предварительную настройку в процессе сборки.
• Степень защиты IP 67.

Комплект поставки

• 80.365.30.FHN 3D-щуп Universal с короткой оправкой BT30
• Наконечник к 3D-щупам короткий Арт. 80.362.00
• Шестигранный ключ размер №2
• Инструкция по эксплуатации на Русском языке
