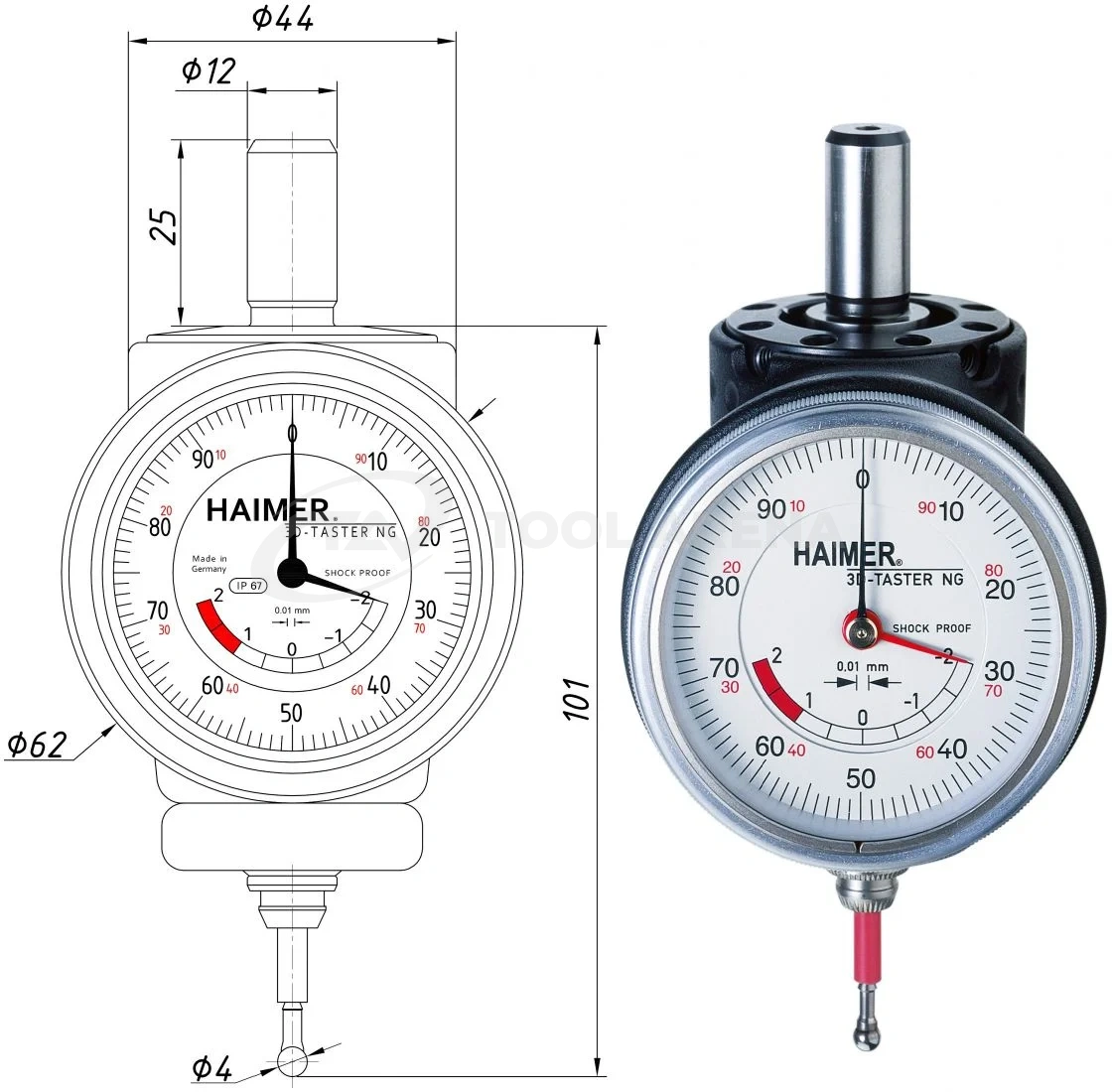

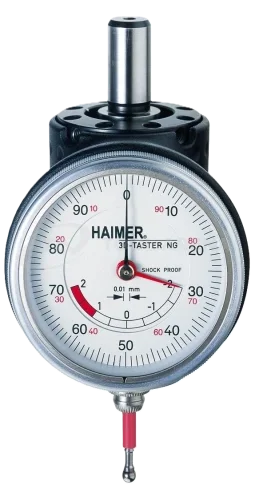

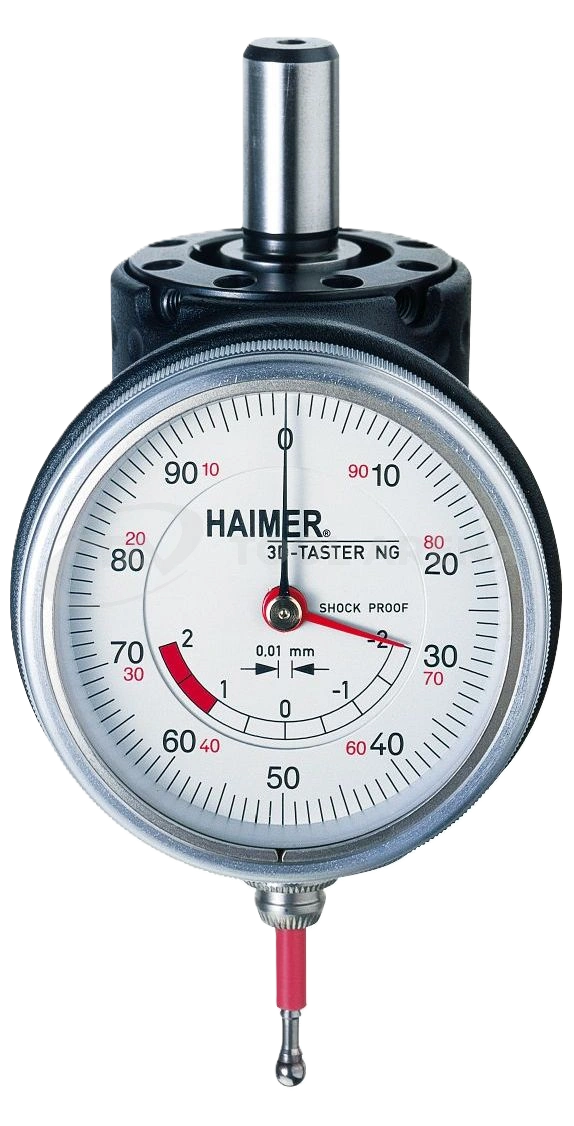

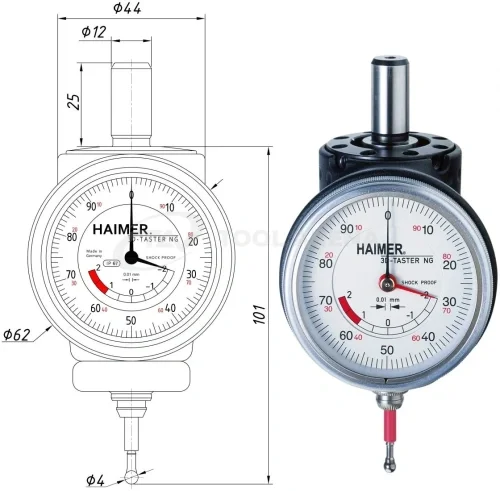

3d щуп NG HAIMER 80.360.00NG

Представляем новое поколение 3D-щупов, разработанное Haimer GmbH специально для привязки фрезерных и электроэрозионных станков со средней рабочей зоной. Данная модель объединяет в себе лучшие характеристики 3D-щупов Universal и Zero Master. Уменьшенный вылет и увеличенный циферблат обеспечивают компактность, присущую щупу Zero Master, в сочетании с надёжностью и функциональностью щупа Universal.

Функциональные возможности

• Осуществляет измерения по всем трём линейным координатным осям (X, Y, Z) станка.
• Определение нулевых точек для деталей, заготовок и зажимных приспособлений.
• Точное определение положения базовых кромок.
• Нулевое положение обеих стрелок на циферблате указывает на точное совмещение оси шпинделя с кромкой заготовки.
• Измерение линейных размеров (длина, ширина, высота) детали по осям X, Y, Z станка с использованием одного устройства.
• Универсальное измерительное приспособление для фрезерных и электроэрозионных станков, оснащённое наконечником с керамической вставкой.

Преимущества

• Оператор получает координаты оси непосредственно в системе управления станка, исключая необходимость ручных вычислений.
• Высокая точность измерения до 0,01 мм обеспечивает надёжный контроль обработанных деталей.
• Увеличенный циферблат для максимального удобства считывания показаний оператором.
• Не требует специального технического обслуживания.
• Прочный, надёжный и долговечный кромкоискатель, предназначенный для интенсивной эксплуатации в производственных условиях.
• Наконечник с предохранительной вставкой для защиты от повреждений при перебеге.
• Быстрая и лёгкая смена наконечников вручную, без использования специального инструмента.
• Возможность хранения в инструментальном магазине станка.
• Каждый 3D-щуп проходит тщательное тестирование и предварительную настройку в процессе сборки.
• Степень защиты IP 67.

Комплект поставки

• 3D-щуп NG
• Наконечник для 3D-щупов, короткий, Арт. 80.362.00
• Шестигранный ключ, размер №2
• Инструкция по эксплуатации на русском языке
