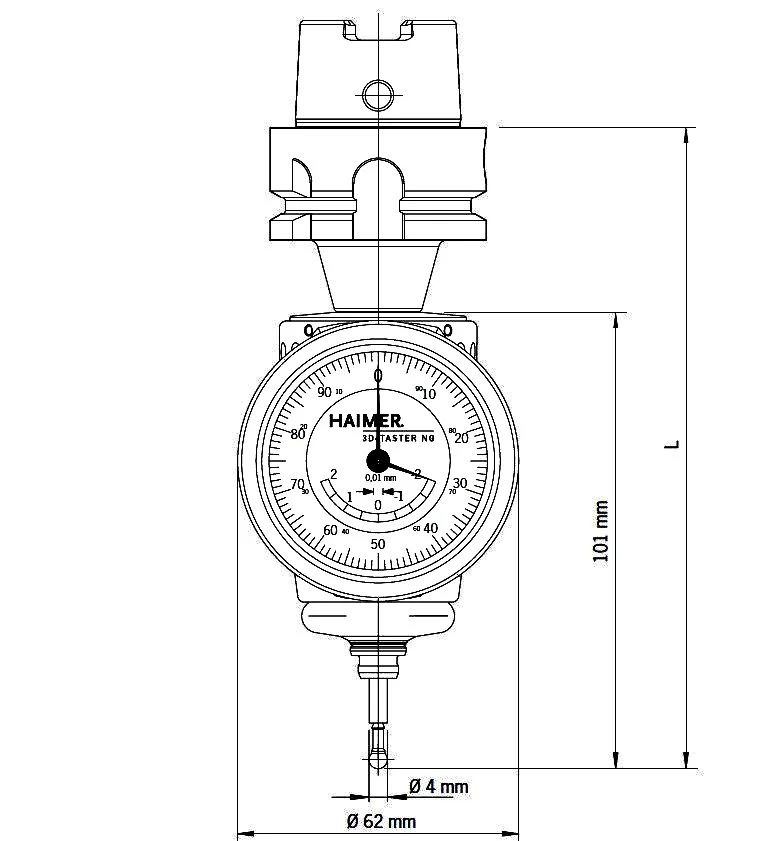

3d щуп NG HAIMER с короткой оправкой HSK-E32, 80.363.E32NG

Компания Haimer представляет новое поколение 3D-щупов, разработанных для интеграции передовых характеристик моделей Universal и Zero Master. Инновационная конструкция инструментальной оправки минимизирует вылет — расстояние от торца шпинделя станка до измерительного наконечника. Данное решение идеально подходит для точной привязки осей рабочих органов фрезерных и электроэрозионных станков, особенно в условиях ограниченного рабочего пространства.

• Измерение по всем трем линейным координатным осям (X, Y, Z) станка.
• Точное определение нулевых точек деталей, заготовок и зажимных приспособлений.
• Эффективное нахождение расположения базовых кромок.
• Индикация нулевого положения обеих стрелок на шкале свидетельствует о точном совмещении оси шпинделя с кромкой заготовки.
• Комплексное измерение линейных размеров (длина, ширина, высота) детали по осям X, Y, Z с использованием одного устройства.
• Универсальное измерительное приспособление для фрезерных и электроэрозионных станков, оснащенное наконечником с керамической вставкой.

Преимущества

• Мгновенное получение координат оси в стойке станка, исключающее необходимость дополнительных вычислений.
• Высокая точность измерения до 0,01 мм, достаточная для оперативного контроля обработанных деталей.
• Увеличенный циферблат для повышения удобства считывания показаний оператором.
• Минимальные требования к техническому обслуживанию.
• Прочная, надежная и долговечная конструкция, адаптированная для интенсивного производственного использования.
• Наконечник с керамической вставкой обеспечивает защиту от перегрузки: при критическом перебеге ломается только наконечник, сохраняя целостность 3D-щупа.
• Простая и быстрая смена наконечников вручную, без использования специального инструмента.
• Возможность хранения в инструментальном магазине станка.
• Каждый 3D-щуп проходит тщательное тестирование и предварительную настройку в процессе сборки.
• Степень защиты IP 67.

Комплект поставки

• 3d щуп NG с короткой оправкой HSK-E32 Арт. 80.363.E32NG
• Наконечник к 3d щупам короткий Арт. 80.362.00
• Шестигранный ключ размер №2
• Инструкция по эксплуатации на Русском языке
