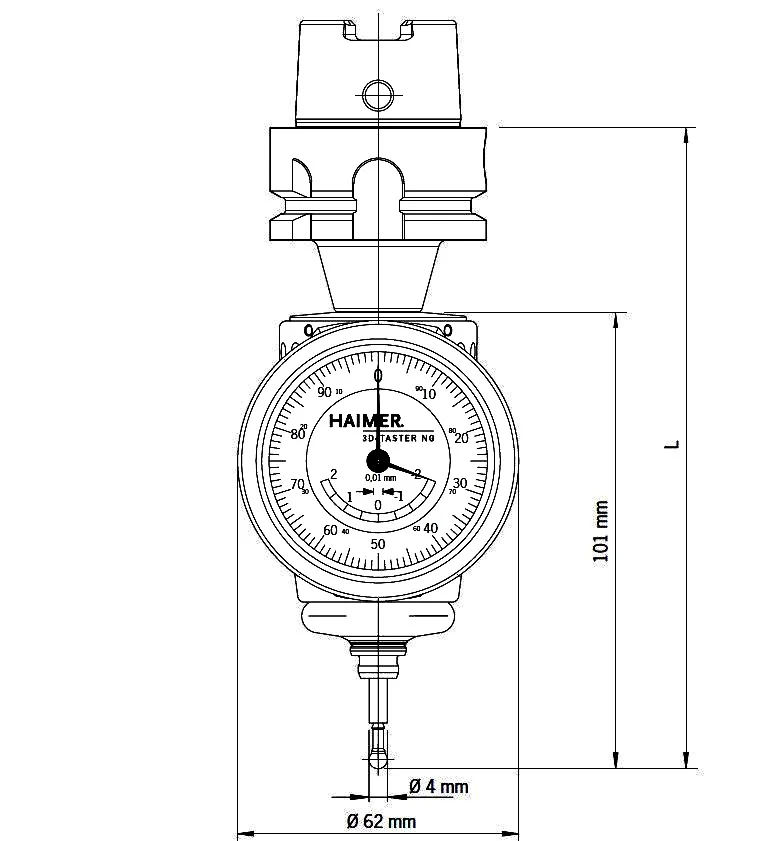

3d щуп NG HAIMER с короткой оправкой HSK-E50, 80.363.E50NG

Новое поколение 3D-щупов, разработанное компанией Haimer, объединяет в себе лучшие характеристики моделей Universal и Zero Master. Благодаря специально спроектированной инструментальной оправке, удалось значительно сократить расстояние от торца шпинделя станка до кончика измерительного шарика (вылет). Данное решение оптимально подходит для высокоточной привязки осей рабочих органов фрезерных и электроэрозионных станков, особенно в условиях ограниченного рабочего пространства.

• 3D-щуп обеспечивает измерения по всем трем линейным координатным осям (X, Y, Z) станка.
• Позволяет точно определять нулевые точки деталей, заготовок и зажимных приспособлений.
• Осуществляет прецизионное нахождение расположения базовых кромок.
• Нулевое положение обеих стрелок на шкале индикатора указывает на точное совмещение оси шпинделя с кромкой заготовки.
• Позволяет измерять линейные размеры (длина, ширина, высота) детали по осям X, Y, Z с использованием одного устройства.
• Является универсальным измерительным приспособлением для фрезерных и электроэрозионных станков (оснащен наконечником с керамической вставкой).

Преимущества

• Оператор получает координаты оси непосредственно в системе ЧПУ станка, что исключает необходимость ручных вычислений.
• Высокая точность измерений до 0,01 мм, достаточная для первичного контроля обработанных деталей.
• Увеличенный циферблат обеспечивает повышенное удобство считывания показаний оператором.
• Устройство не требует специализированного технического обслуживания.
• Прочный, надежный и долговечный кромкоискатель, предназначенный для интенсивной эксплуатации в производственных условиях.
• Наконечник с керамической вставкой обеспечивает защиту 3D-щупа от повреждений при перебеге: при превышении допустимого усилия ломается наконечник, сохраняя основной корпус 3D-щупа целым.
• Смена наконечников осуществляется легко и быстро, без использования специального инструмента.
• Возможность хранения устройства непосредственно в инструментальном магазине станка.
• Все 3D-щупы проходят тщательное тестирование и предварительную настройку в процессе сборки.
• Соответствует степени защиты IP 67.

Комплект поставки

• 3D-щуп NG с короткой оправкой HSK-E50 Арт. 80.363.E50NG
• Наконечник к 3D-щупам короткий Арт. 80.362.00
• Шестигранный ключ размер №2
• Инструкция по эксплуатации на Русском языке
