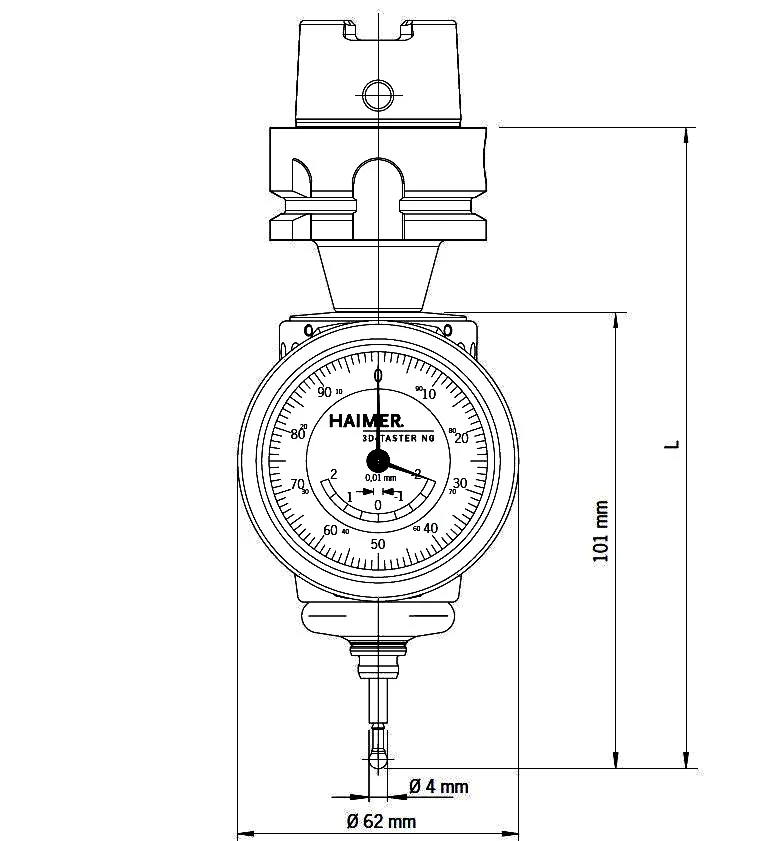

3d щуп NG HAIMER с короткой оправкой HSK-A63, 80.363.A63NG

Представляем новое поколение 3D-щупов, разработанных компанией Haimer. Эта инновационная серия объединяет передовые характеристики моделей Universal и Zero Master, предлагая улучшенную функциональность и удобство использования. Оптимизированная конструкция инструментальной оправки минимизирует вылет, сокращая расстояние от торца шпинделя станка до измерительного шарика наконечника. Данное решение идеально подходит для точной привязки осей рабочих органов фрезерных и электроэрозионных станков, особенно в условиях ограниченного рабочего пространства.

Функциональные возможности

• Обеспечивает высокоточное измерение по всем трем линейным координатным осям (X, Y, Z) станка.
• Позволяет оперативно определять нулевые точки деталей, заготовок и зажимных приспособлений.
• Эффективно находит расположение базовых кромок.
• Индикация нулевого положения обеих стрелок на шкале подтверждает точное совмещение оси шпинделя с кромкой заготовки.
• Осуществляет измерение линейных размеров (длина, ширина, высота) детали по осям X, Y, Z станка с помощью одного устройства.
• Универсальное измерительное приспособление для фрезерных и электроэрозионных станков, оснащенное наконечником с керамической вставкой.

Преимущества

• Мгновенное получение координат оси непосредственно в системе управления станка, исключающее необходимость ручных вычислений.
• Высокая точность измерения до 0,01 мм, достаточная для первичного контроля обработанных деталей.
• Увеличенный циферблат для повышения удобства считывания показаний оператором.
• Не требует специализированного технического обслуживания.
• Прочный, надежный и долговечный кромкоискатель, разработанный для интенсивной производственной эксплуатации.
• Керамический наконечник обеспечивает защиту от повреждений при перебеге: в случае превышения допустимого хода ломается только наконечник, сохраняя целостность 3D-щупа.
• Быстрая и легкая смена наконечников без использования специального инструмента.
• Совместимость с инструментальными магазинами станков для автоматической смены.
• Каждый 3D-щуп проходит тщательное тестирование и предварительную настройку в процессе сборки.
• Степень защиты IP 67.

Комплект поставки

• 3D-щуп NG с короткой оправкой HSK-A63 Арт. 80.363.A63NG
• Наконечник к 3D-щупам короткий Арт. 80.362.00
• Шестигранный ключ размер №2
• Инструкция по эксплуатации на Русском языке
