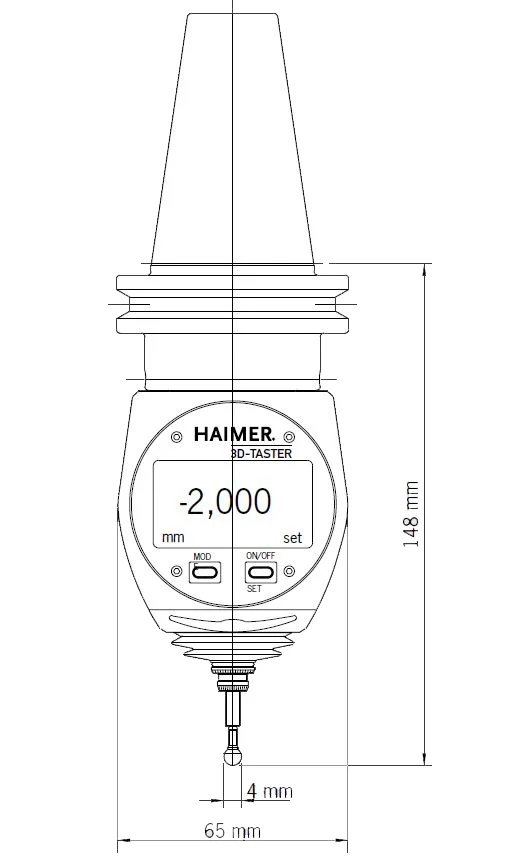

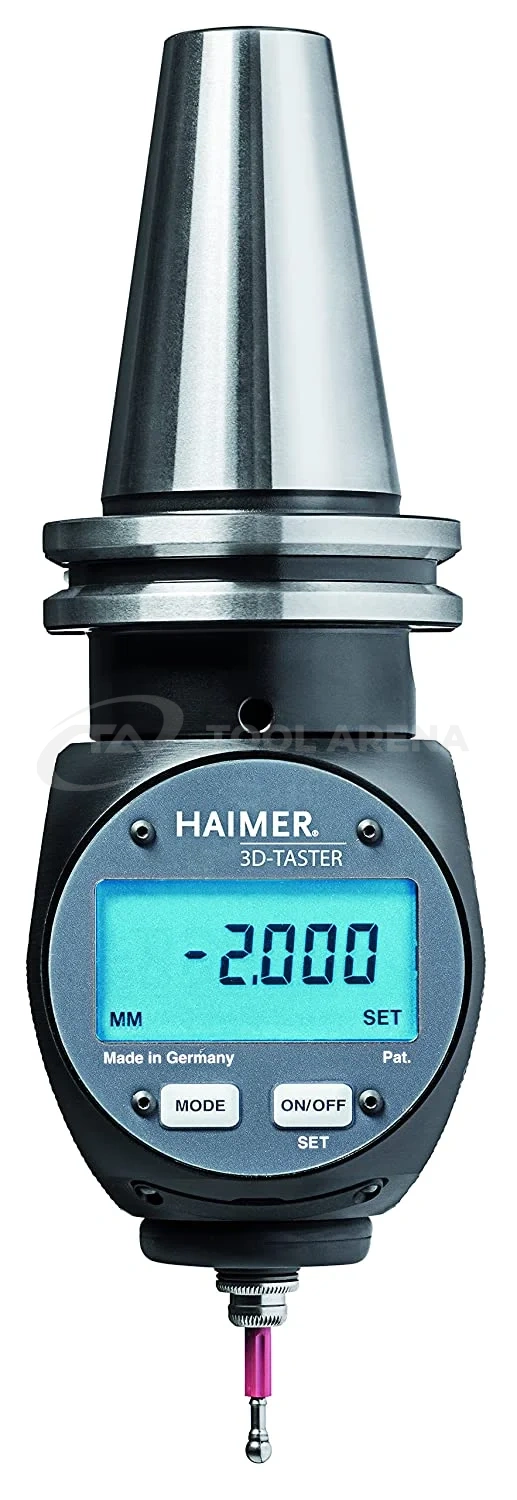

3d щуп Digital (цифровой) HAIMER с оправкой SK40, 80.464.40.FHN

Представляем высокоточный 3D-щуп от Haimer, отличающийся исключительной точностью измерений до 0,005 мм, что выделяет его среди аналогичных решений на рынке. Специально разработанная инструментальная оправка минимизирует вылет от торца шпинделя станка до кончика измерительного шарика, обеспечивая максимальную жесткость и точность. Это универсальное и надежное приспособление предназначено для прецизионной настройки и привязки осей рабочих органов фрезерных и электроэрозионных станков, особенно эффективное при работе с крупногабаритными рабочими зонами.

Функциональные возможности

• Многоосевое измерение: 3D-щуп обеспечивает точные измерения по всем трем линейным координатным осям (X, Y, Z) станка.
• Определение нулевых точек: Позволяет оперативно находить нулевые точки деталей, заготовок и зажимных приспособлений.
• Поиск базовых кромок: Эффективно определяет расположение базовых кромок обрабатываемых элементов.
• Индикация точного положения: Нулевое положение обеих стрелок на шкале указывает на точное совпадение оси шпинделя с кромкой заготовки.
• Комплексные линейные измерения: Одно устройство позволяет измерять линейные размеры (длина, ширина, высота) по осям X, Y, Z станка.
• Универсальное применение: Идеально подходит для фрезерных и электроэрозионных станков благодаря наконечнику с керамической вставкой.
• Центрирование отверстий и валов: Обеспечивает точное нахождение центров осей отверстий и валов.
• Переключение единиц измерения: Поддержка переключения между миллиметрами (мм) и дюймами (дюйм).

Преимущества

• Мгновенное получение координат: Оператор получает точные координаты оси непосредственно в стойке станка, исключая необходимость ручных вычислений и расчетов.
• Информативный дисплей: Оснащен крупным электронным дисплеем размером 45 х 23 мм с высотой символов 8,5 мм для удобства считывания.
• Удобство использования: Крупные цифры и знаки на дисплее значительно повышают комфорт работы оператора.
• Минимальное обслуживание: Устройство не требует специального технического обслуживания, что снижает эксплуатационные расходы.
• Длительный срок службы батареи: Батарея обеспечивает до 3000 часов непрерывной работы.
• Высокая надежность: Прочный, надежный и долговечный кромкоискатель, разработанный для интенсивного производственного использования.
• Защита от перегрузок: Наконечник оснащен ломкой вставкой, которая предотвращает повреждение щупа при перебеге.
• Простая замена наконечников: Смена наконечников осуществляется легко вручную, без использования специального инструмента.
• Предварительная калибровка: Все 3D-щупы проходят тщательное тестирование и предварительную настройку в процессе сборки, гарантируя высокую точность с первого использования.
• Защита от внешних воздействий: Соответствует стандарту защиты IP 64, обеспечивая устойчивость к пыли и брызгам воды.

Комплект поставки

• 3D-щуп Digital (цифровой) с короткой оправкой SK40, модель 80.464.40.FHN.
• Наконечник для 3D-щупов короткий, артикул 80.362.00.
• Шестигранный ключ, размер №2.
• Инструкция по эксплуатации на русском языке.
