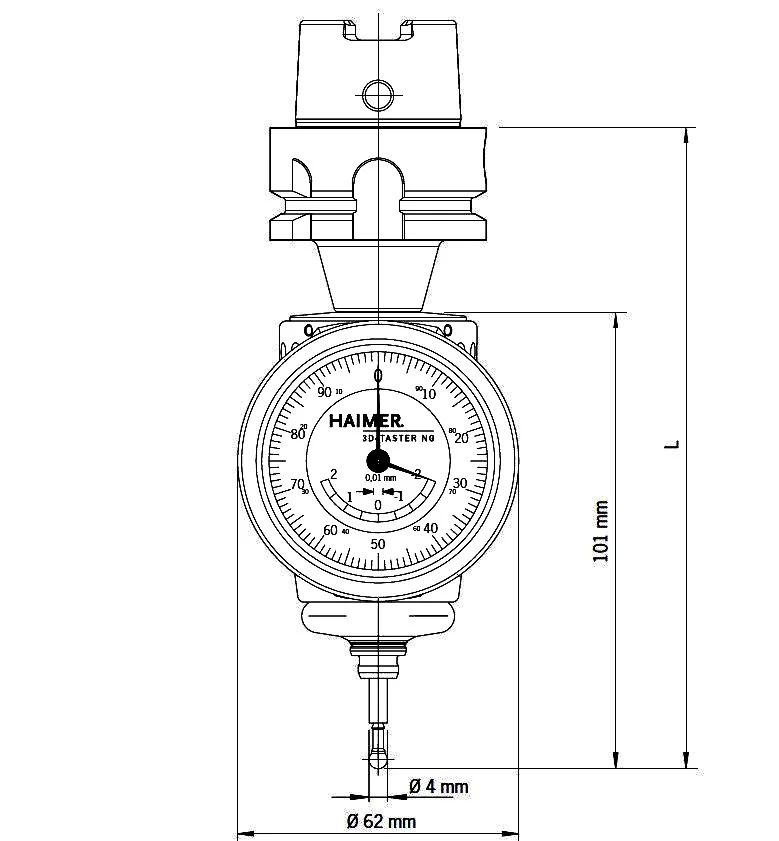

3d щуп NG HAIMER с короткой оправкой SK30, 80.364.30NG

Компания Haimer представляет новое поколение 3D-щупов, разработанных для интеграции передовых характеристик моделей Universal и Zero Master. Особая конструкция инструментальной оправки минимизирует вылет, сокращая расстояние от торца шпинделя станка до измерительного наконечника. Данное решение оптимально для точной привязки осей рабочих органов на фрезерных и электроэрозионных станках с ограниченными габаритами рабочей зоны.

• Осуществляет измерения по всем трём линейным координатным осям (X, Y, Z) станка.
• Обеспечивает точное определение нулевых точек для деталей, заготовок и зажимных приспособлений.
• Позволяет эффективно находить расположение базовых кромок.
• Нулевое положение обеих стрелок на шкале индикатора свидетельствует о точном совмещении оси шпинделя с кромкой заготовки.
• Позволяет измерять линейные размеры (длина, ширина, высота) детали по осям X, Y, Z с использованием одного устройства.
• Универсальное измерительное приспособление для фрезерных и электроэрозионных станков, оснащённое наконечником с керамической вставкой.

Преимущества

• Мгновенное получение координат оси непосредственно в системе управления станка, исключающее необходимость ручных вычислений.
• Высокая точность измерений до 0,01 мм, достаточная для оперативного контроля обработанных деталей.
• Увеличенный циферблат для повышения удобства считывания показаний оператором.
• Не требует специализированного технического обслуживания.
• Прочная, надёжная и долговечная конструкция, предназначенная для интенсивной эксплуатации в производственных условиях.
• Наконечник с керамической вставкой обеспечивает защиту от повреждений при перебеге: в случае превышения допустимого хода ломается только наконечник, сохраняя целостность 3D-щупа.
• Быстрая и простая смена наконечников вручную, без использования специального инструмента.
• Совместимость с инструментальными магазинами станков для автоматизированной смены.
• Каждый 3D-щуп проходит тщательное тестирование и предварительную настройку в процессе сборки.
• Степень защиты IP 67.

Комплект поставки

• 3D-щуп NG с короткой оправкой SK30, Арт. 80.364.30NG
• Короткий наконечник для 3D-щупов, Арт. 80.362.00
• Шестигранный ключ, размер №2
• Инструкция по эксплуатации на русском языке
