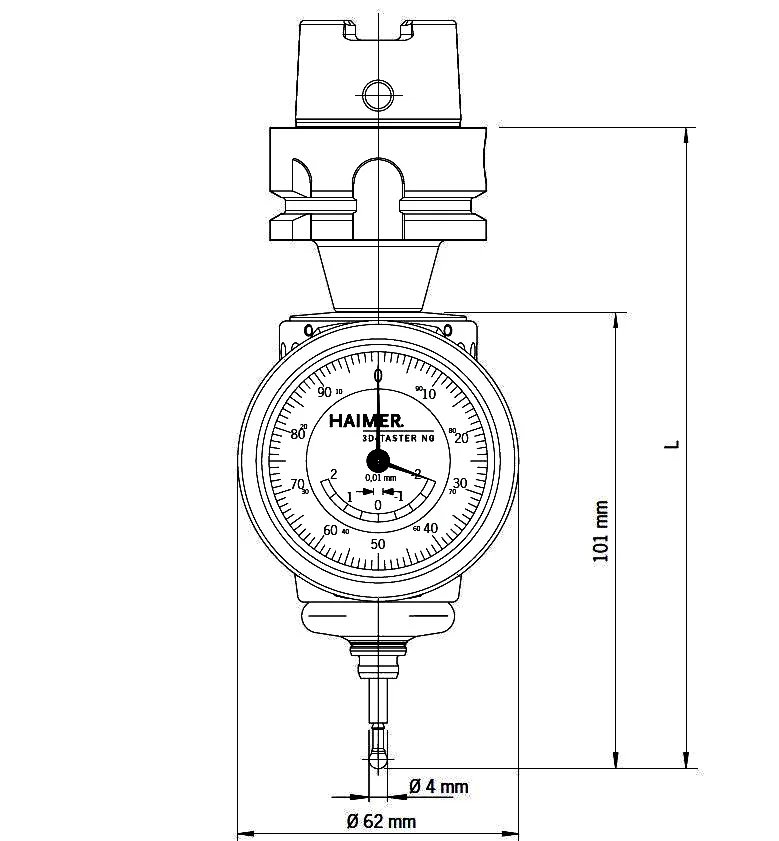

3d щуп NG HAIMER с короткой оправкой BT30, 80.365.30NG

Компания Haimer представляет новое поколение 3D-щупов, разработанное для интеграции передовых характеристик моделей Universal и Zero Master. Инновационная конструкция инструментальной оправки минимизирует вылет — расстояние от торца шпинделя станка до измерительного наконечника. Данное решение идеально подходит для высокоточной привязки осей рабочих органов на фрезерных и электроэрозионных станках, особенно в условиях ограниченного рабочего пространства.

• Осуществляет высокоточные измерения по всем трём линейным координатным осям станка (X, Y, Z).
• Обеспечивает точное определение нулевых точек для деталей, заготовок и зажимных приспособлений.
• Позволяет эффективно находить расположение базовых кромок.
• Индикация нулевого положения обеих стрелок на шкале подтверждает точное совмещение оси шпинделя с кромкой заготовки.
• Предназначен для измерения линейных размеров (длина, ширина, высота) по осям X, Y, Z станка с использованием одного устройства.
• Оптимизирован для применения на фрезерных и электроэрозионных станках, оснащен наконечником с керамической вставкой.

Преимущества

• Мгновенное получение координат оси непосредственно в системе управления станка, исключая необходимость ручных вычислений.
• Высокая точность измерений до 0,01 мм, что достаточно для первичного контроля обработанных деталей.
• Увеличенный циферблат для повышения удобства считывания показаний оператором.
• Не требует специализированного технического обслуживания.
• Прочная, надёжная и долговечная конструкция, обеспечивающая длительный срок службы в производственных условиях.
• Наконечник с керамической вставкой обеспечивает защиту от повреждений при перебеге: в случае превышения допустимого хода ломается только наконечник, сохраняя целостность основного блока 3D-щупа.
• Смена наконечников осуществляется вручную, без использования специального инструмента.
• Возможность хранения в инструментальном магазине станка.
• Каждый 3D-щуп проходит тщательное тестирование и предварительную настройку в процессе сборки.
• Степень защиты IP 67.

Комплект поставки

• 3D-щуп NG с короткой оправкой BT30, Арт. 80.365.30NG
• Короткий наконечник для 3D-щупов, Арт. 80.362.00
• Шестигранный ключ, размер №2
• Инструкция по эксплуатации на русском языке
