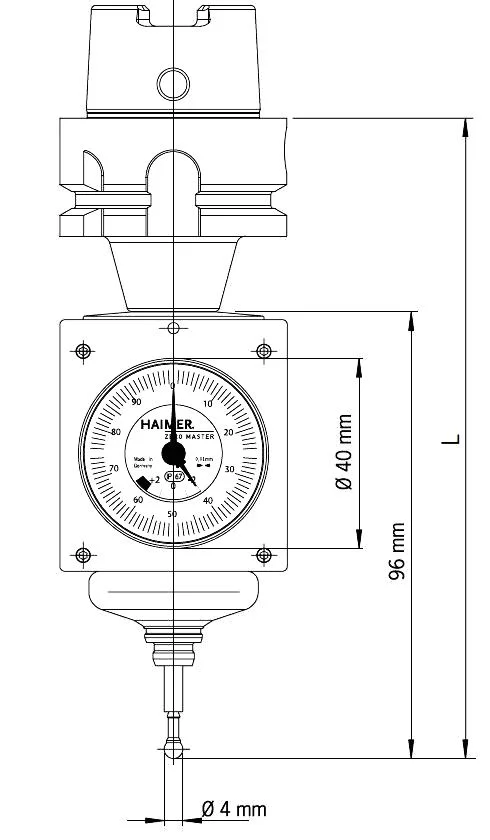

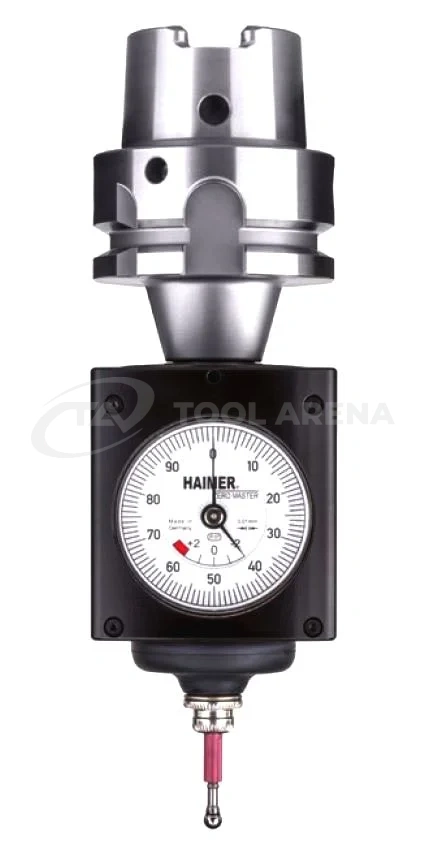

3d щуп Zero Master HAIMER с короткой оправкой HSK-E32, 80.963.E32

Представляем самый компактный 3D-щуп в мире, отличающийся минимальным вылетом. Благодаря инновационной короткой оправке, разработанной Haimer, значительно сокращается расстояние от торца шпинделя станка до измерительного наконечника. Это инженерное решение оптимизирует интеграцию 3D-щупа в рабочую зону, делая его идеальным для точной привязки осей рабочих органов фрезерных и электроэрозионных станков, особенно при работе с деталями малых габаритов.

Для выбора подходящей модели, соответствующей типу конуса шпинделя вашего станка, обратитесь к таблице заказа ниже.

Функциональные возможности 3D-щупа

• Осуществляет прецизионные измерения по трем линейным координатным осям (X, Y, Z) станка.
• Обеспечивает точное определение нулевых точек для деталей, заготовок и зажимных приспособлений.
• Позволяет оперативно находить расположение базовых кромок.
• Индикация нулевого положения обеих стрелок на основной и счетной шкалах подтверждает точное совмещение оси шпинделя с кромкой заготовки.
• Предназначен для использования на фрезерных и электроэрозионных станках, оснащен керамическим измерительным наконечником.
• Позволяет определять центры осей отверстий и валов (подробности в инструкции по эксплуатации).

Преимущества

• Компактность: Представляет собой самый миниатюрный 3D-щуп в мире, оптимизированный для ограниченных рабочих пространств.
• Мгновенное определение координат: Оператор получает точные координаты оси непосредственно в системе управления станка, исключая необходимость ручных вычислений.
• Высокая точность: Обеспечивает точность измерений до 0,01 мм, что достаточно для оперативного контроля качества обработанных деталей.
• Улучшенная эргономика: Оснащен увеличенным циферблатом для повышения удобства считывания показаний.
• Минимальное обслуживание: Не требует специализированного технического обслуживания, что снижает эксплуатационные расходы.
• Надежность и долговечность: Разработан как прочный и долговечный измерительный инструмент для интенсивного производственного использования.
• Защита от повреждений: Керамический измерительный наконечник служит предохранителем: при превышении допустимого хода он ломается, сохраняя целостность основного корпуса 3D-щупа.
• Простая замена наконечников: Смена измерительных наконечников осуществляется вручную, без применения специального инструмента.
• Интеграция в инструментальный магазин: Конструкция позволяет хранить 3D-щуп в автоматическом инструментальном магазине станка.
• Гарантия качества: Каждый 3D-щуп проходит тщательное тестирование и предварительную настройку в процессе сборки.
• Защита от внешних воздействий: Соответствует классу защиты IP 67, обеспечивая надежную работу в условиях производственной среды.

Комплект поставки

• 3D-щуп Zero Master с короткой оправкой HSK-E32, Арт. 80.963.E32
• Короткий измерительный наконечник для 3D-щупов, Арт. 80.362.00
• Шестигранный ключ, размер №2
• Инструкция по эксплуатации на русском языке

Доступные конфигурации 3D-щупа Zero Master с оправками
