V-32566 Метчик машинный M20 x 2.5 DIN 376, HSS-E без покрытия, форма B, VÖLKEL

V-32566 Метчик машинный M20 x 2.5 DIN 376 HSS-E для сквозных отверстий

Машинный метчик VÖLKEL V-32566, соответствующий стандарту DIN 376, предназначен для высокопроизводительного нарезания правой метрической резьбы M20 с шагом 2.5 в сквозных отверстиях. Инструмент изготовлен из быстрорежущей стали с добавлением кобальта (HSS-E) и не имеет покрытия, что делает его оптимальным выбором для обработки стали и чугуна.

Конструкция и особенности

Данный инструмент обеспечивает формирование резьбы с полем допуска 6G (ISO3) и имеет следующие ключевые характеристики:

• Материал: HSS-E (быстрорежущая сталь с кобальтом) гарантирует повышенную износостойкость по сравнению со стандартными быстрорежущими сталями.

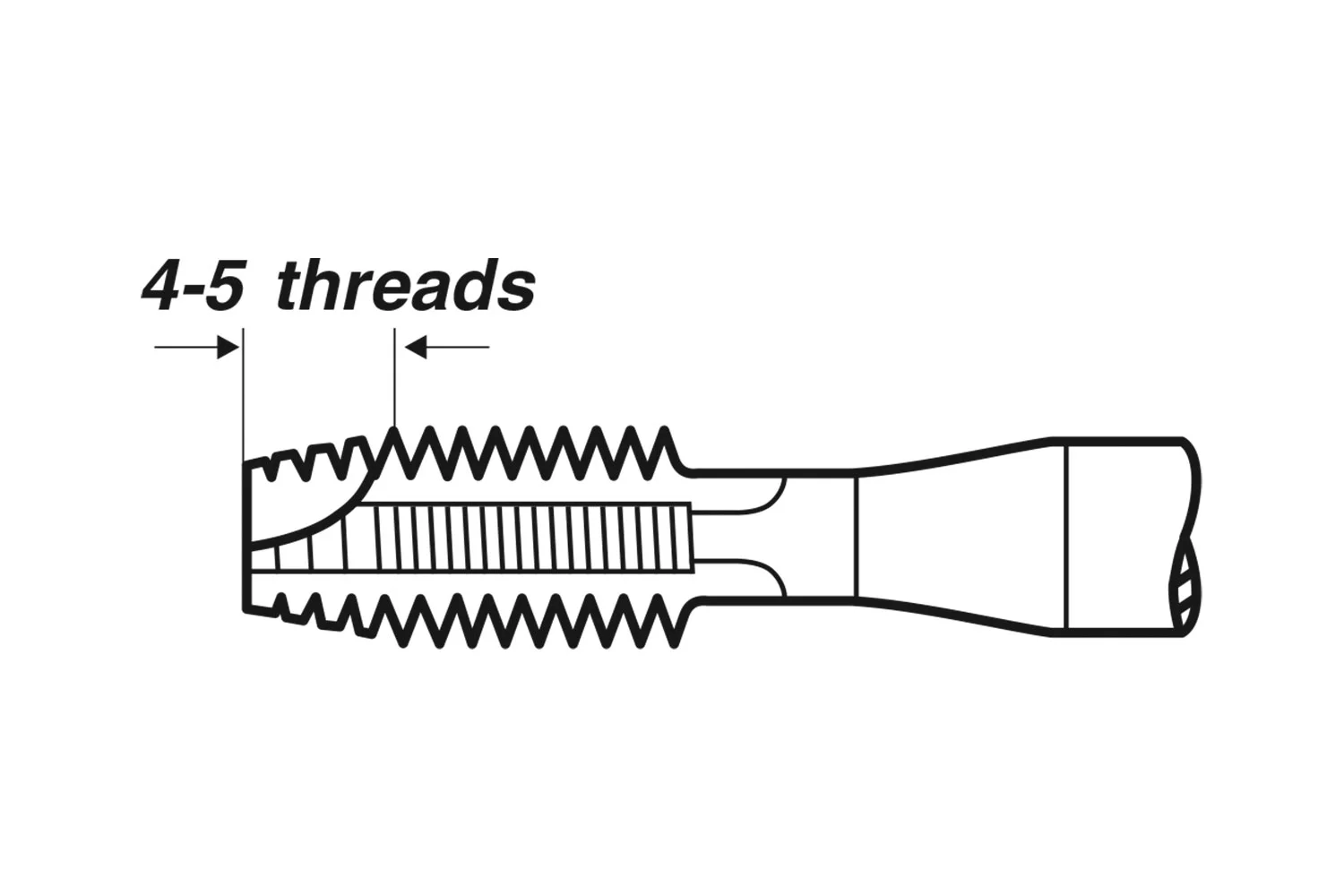

• Форма: Исполнение B, что означает наличие 4-5 заходных ниток для плавного входа в материал.
• Стандарт и размер: Соответствует DIN 376 для метрической резьбы M20 x 2.5.
• Размеры: Общая длина составляет 140 мм, длина режущей части (Lc) – 34 мм. Диаметр хвостовика d равен 16 мм, а размер приводного квадрата (SW) – 12 мм.
• Покрытие: Отсутствует, что характерно для инструментов, применяемых с соответствующей смазочно-охлаждающей жидкостью на заготовках из стали и чугуна.

Применение

Метчик V-32566 используется в станках с механическим приводом (например, сверлильных или обрабатывающих центрах) для нарезания резьбы в сквозных отверстиях. Он рекомендован для обработки деталей из конструкционных сталей и чугуна.

Поскольку метчик имеет форму B, он идеально подходит для сквозных отверстий, где нет необходимости формировать конус на входе. Для достижения требуемого размера резьбы M20 x 2.5 необходимо предварительно просверлить отверстие диаметром 17.5 мм.

Это надежный инструмент для серийного производства, требующий использования соответствующего станочного оборудования для зажима хвостовика 16 мм.
