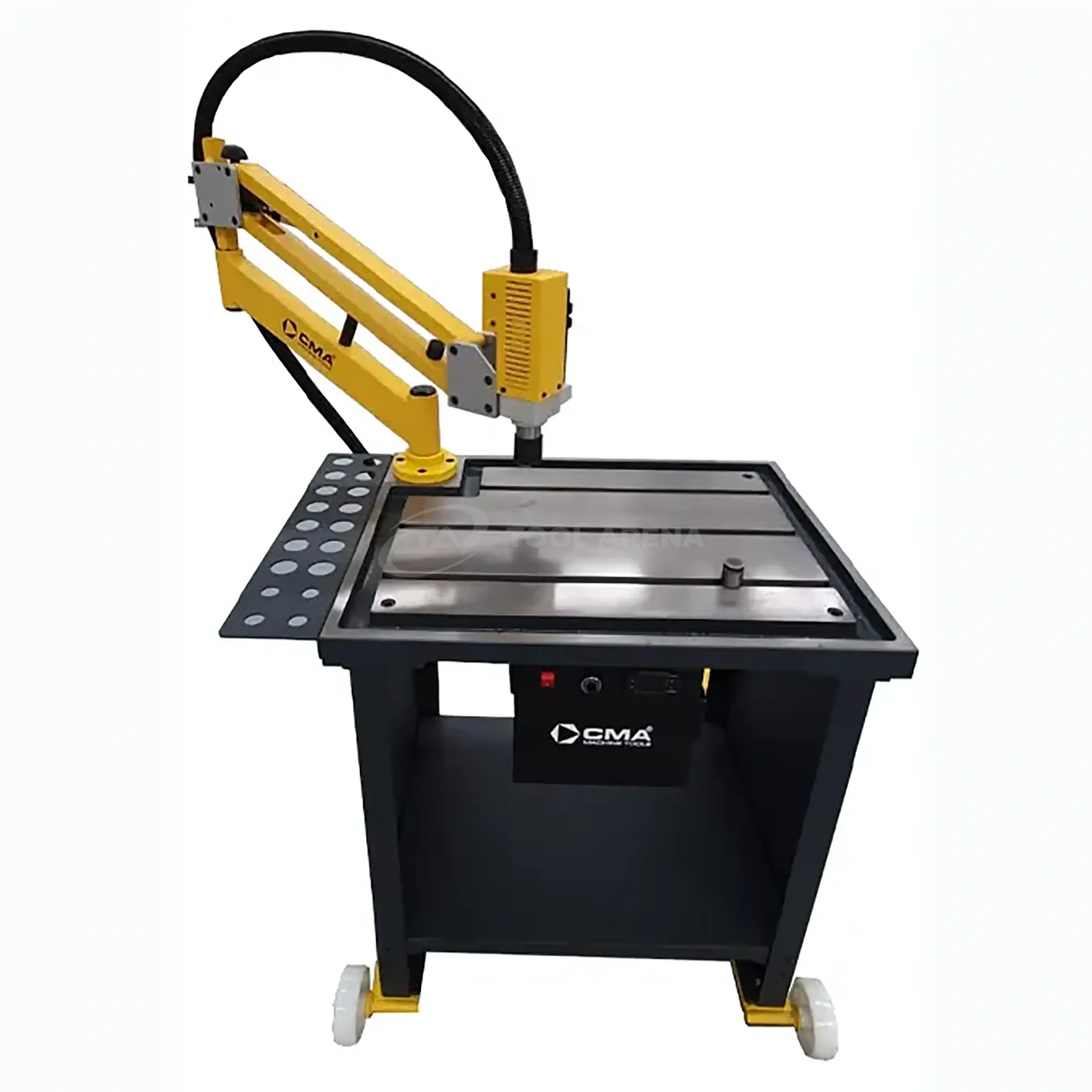

Электрический резьбонарезной манипулятор CMA RE16D с неподвижной головкой

Электрический резьбонарезной станок CMA RE16D

Электрический резьбонарезной станок CMA RE16D рассчитан на нарезание внутренней метрической резьбы от M3 до M16. Неподвижная головка сохраняет постоянную ориентацию инструмента относительно рычажного механизма и подходит для рабочего места, где выбранное направление обработки обычно не меняется.

Схема рабочей зоны

Рабочая зона с радиусом досягаемости до 1270 мм.

Основные технические характеристики

Особенности выбранного исполнения

В этой версии установлена неподвижная головка. Её ориентация не регулируется, поэтому исполнение удобно для повторяющихся операций в одинаковом положении инструмента. Сенсорного программирования нет; параметры модели и режимы вращения представлены в характеристиках ниже.

Стандартная комплектация

• Однофазный бесщёточный электродвигатель для питания от сети 220 В.
• Двухзвенный регулируемый рычажный механизм.
• Неподвижная головка.
• Быстросменный патрон для цанг системы Bilz.
• Регулятор управления приводом с прямым и обратным вращением.
• Цифровая индикация.
• Магнитный позиционер.
• Стационарное крепление.

Управление станком

Модификация не оснащается сенсорным программированием. В стандартную комплектацию входят цифровая индикация и управление приводом с прямым и обратным вращением.

Опции

Для настройки рабочего места и подбора инструмента производитель указывает следующие варианты оснащения:

• Комплект быстросменных цанг системы Bilz с предохранительной муфтой для метчиков M3–M24.
• Переходники для установки сверлильных патронов.
• Цанги для плашек.
• Магнитное основание B1.
• Струбцинное крепление.
• Стальной рабочий стол размером 800 × 600 мм.
• Чугунный рабочий стол 800 × 600 мм с Т-образными пазами шириной 18 мм.
• Рабочий стол 800 × 600 мм с отверстиями.
• Боковой рабочий стол 600 × 360 мм с Т-образными пазами.
• Комплект колёс для рабочего стола.

Обратите внимание: в технической документации CMA указано исполнение без рабочего стола. Стол, цанги и перечисленные дополнительные принадлежности приобретаются отдельно и согласуются при заказе.

Перед оформлением заказа проверьте код модели RE16D и комплект опций, необходимый для конкретной технологической операции.
