Электрический резьбонарезной манипулятор CMA RE24D с неподвижной головкой

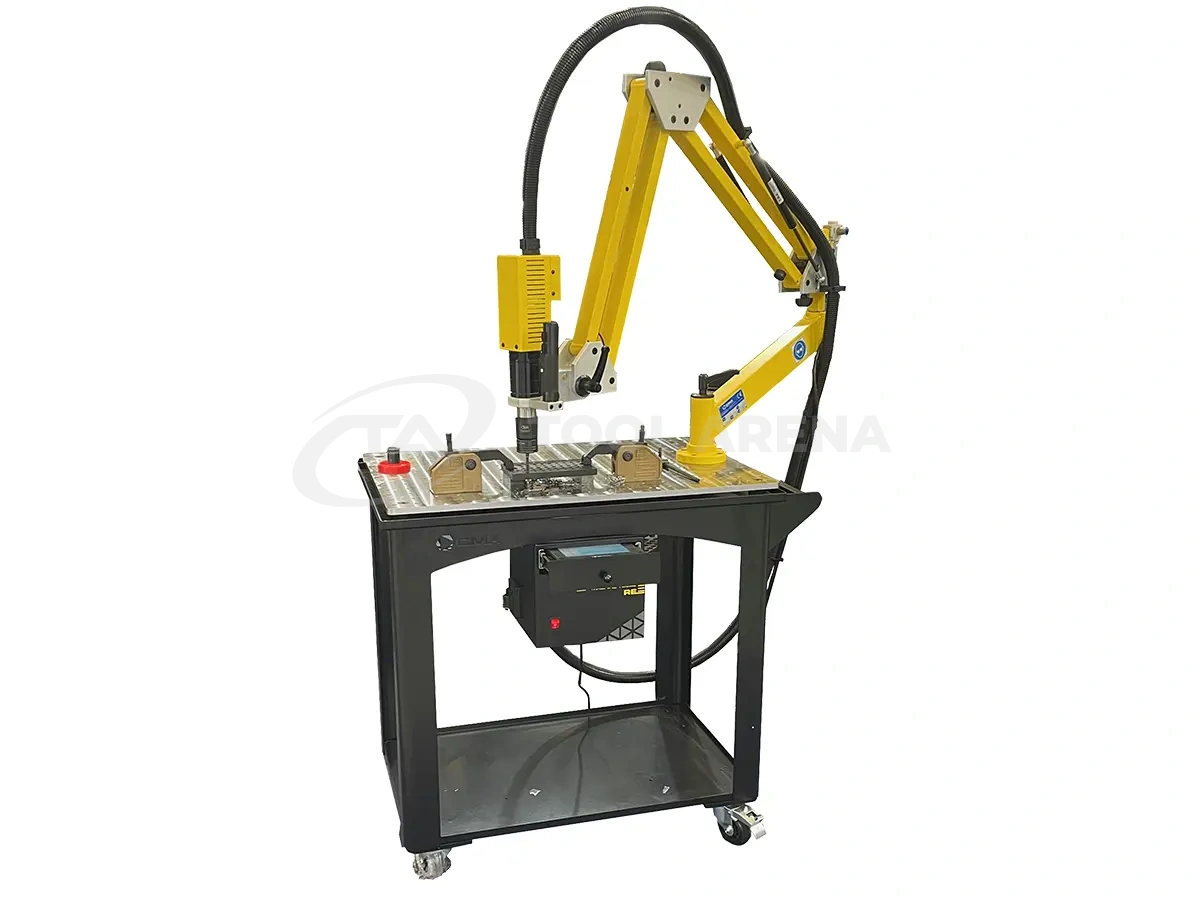

Электрический резьбонарезной станок CMA RE24D

Электрический резьбонарезной станок CMA RE24D предназначен для получения внутренней резьбы от M3 до M24. Неподвижная головка задаёт постоянную ориентацию инструмента, а рабочая зона радиусом 1270 мм позволяет подводить его к различным точкам закреплённой заготовки в пределах досягаемости рычажного механизма.

Схема рабочей зоны

Рабочая зона с радиусом досягаемости до 1270 мм.

Основные технические характеристики

Особенности выбранного исполнения

Вариант RE24D отличается диапазоном нарезаемой резьбы до M24 и неподвижной головкой. Сенсорный экран с программированием рабочих циклов не предусмотрен; в стандартном исполнении остаются цифровая индикация и управление приводом с прямым и обратным вращением.

Стандартная комплектация

• Однофазный бесщёточный электродвигатель для питания от сети 220 В.
• Регулируемый шарнирный рычажный механизм.
• Неподвижная головка.
• Быстросменный патрон для цанг системы Bilz.
• Регулятор управления приводом с прямым и обратным вращением.
• Цифровая индикация.
• Магнитный позиционер.
• Стационарное крепление.

Управление станком

Эта версия использует стандартное управление без сенсорного программирования. Состояние операции отображается цифровой индикацией, а привод поддерживает прямое и обратное вращение.

Опции

Для настройки рабочего места и подбора инструмента производитель указывает следующие варианты оснащения:

• Набор быстросменных цанг Bilz с предохранительной муфтой для метчиков размеров M3–M24.
• Переходные элементы для использования сверлильных патронов.
• Цанги, предназначенные для работы с плашками.
• Магнитное основание модели B1.
• Крепление в виде струбцины.
• Стальной стол для рабочего места, 800 × 600 мм.
• Чугунный стол 800 × 600 мм с Т-образными пазами 18 мм.
• Стол размером 800 × 600 мм, оснащённый отверстиями.
• Боковой стол 600 × 360 мм с Т-образными пазами.
• Колёсный комплект для перемещения рабочего стола.

Обратите внимание: в технической документации CMA указано исполнение без рабочего стола. Стол, цанги и перечисленные дополнительные принадлежности приобретаются отдельно и согласуются при заказе.

Перед оформлением заказа проверьте код модели RE24D и комплект опций, необходимый для конкретной технологической операции.
