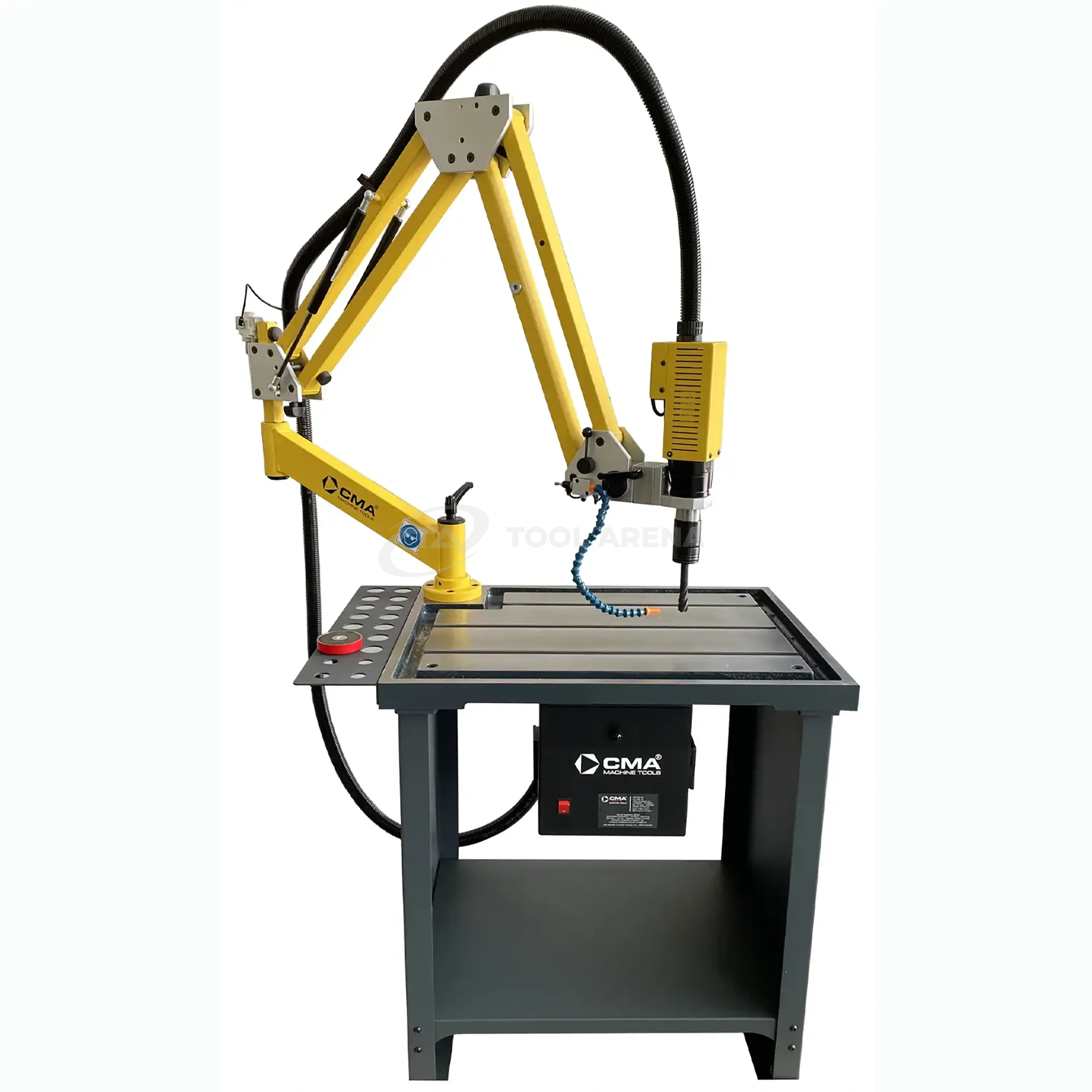

Электрический резьбонарезной манипулятор CMA RE16DD с неподвижной головкой

Электрический резьбонарезной станок CMA RE16DD

CMA RE16DD предназначен для нарезания резьбы M3–M16 на рабочем участке с увеличенной зоной досягаемости. По сравнению с серией D исполнение DD имеет радиус рабочей зоны 1800 мм, трёхзвенный регулируемый рычажный механизм и систему распылительной смазки при нарезании резьбы.

Схема рабочей зоны

Рабочая зона с радиусом досягаемости до 1800 мм.

Основные технические характеристики

Особенности выбранного исполнения

У RE16DD неподвижная головка, увеличенная рабочая зона радиусом 1800 мм и встроенная система распылительной смазки. Сенсорного программирования в этой версии нет; подача смазочного состава предусмотрена в стандартной комплектации семейства DD.

Стандартная комплектация

• Однофазный бесщёточный электродвигатель для питания от сети 220 В.
• Трёхзвенный регулируемый рычажный механизм.
• Неподвижная головка.
• Быстросменный патрон для цанг системы Bilz.
• Регулятор управления приводом с прямым и обратным вращением.
• Цифровая индикация.
• Система распылительной смазки при нарезании резьбы.
• Магнитный позиционер.
• Стационарное крепление.

Управление станком

В данном исполнении программирование через сенсорный экран отсутствует. Оператор использует стандартное управление приводом, цифровую индикацию и реверс.

Опции

Для настройки рабочего места и подбора инструмента производитель указывает следующие варианты оснащения:

• Комплект быстросменных цанг с предохранительной муфтой; предусмотрены типоразмеры для метчиков M3–M24.
• Переходники для сверлильного патрона.
• Цанги для установки плашек.
• Магнитное основание B1 для крепления станка на подходящей металлической поверхности.
• Струбцинное крепление.
• Стальной стол 800 × 600 мм.
• Чугунный стол 800 × 600 мм с Т-образными пазами шириной 18 мм.
• Рабочий стол 800 × 600 мм с отверстиями для закрепления заготовок.
• Боковой стол 600 × 360 мм с Т-образными пазами.
• Комплект колёс для рабочего стола.

Обратите внимание: в технической документации CMA указано исполнение без рабочего стола. Стол, цанги и перечисленные дополнительные принадлежности приобретаются отдельно и согласуются при заказе.

Перед оформлением заказа проверьте код модели RE16DD и комплект опций, необходимый для конкретной технологической операции.
