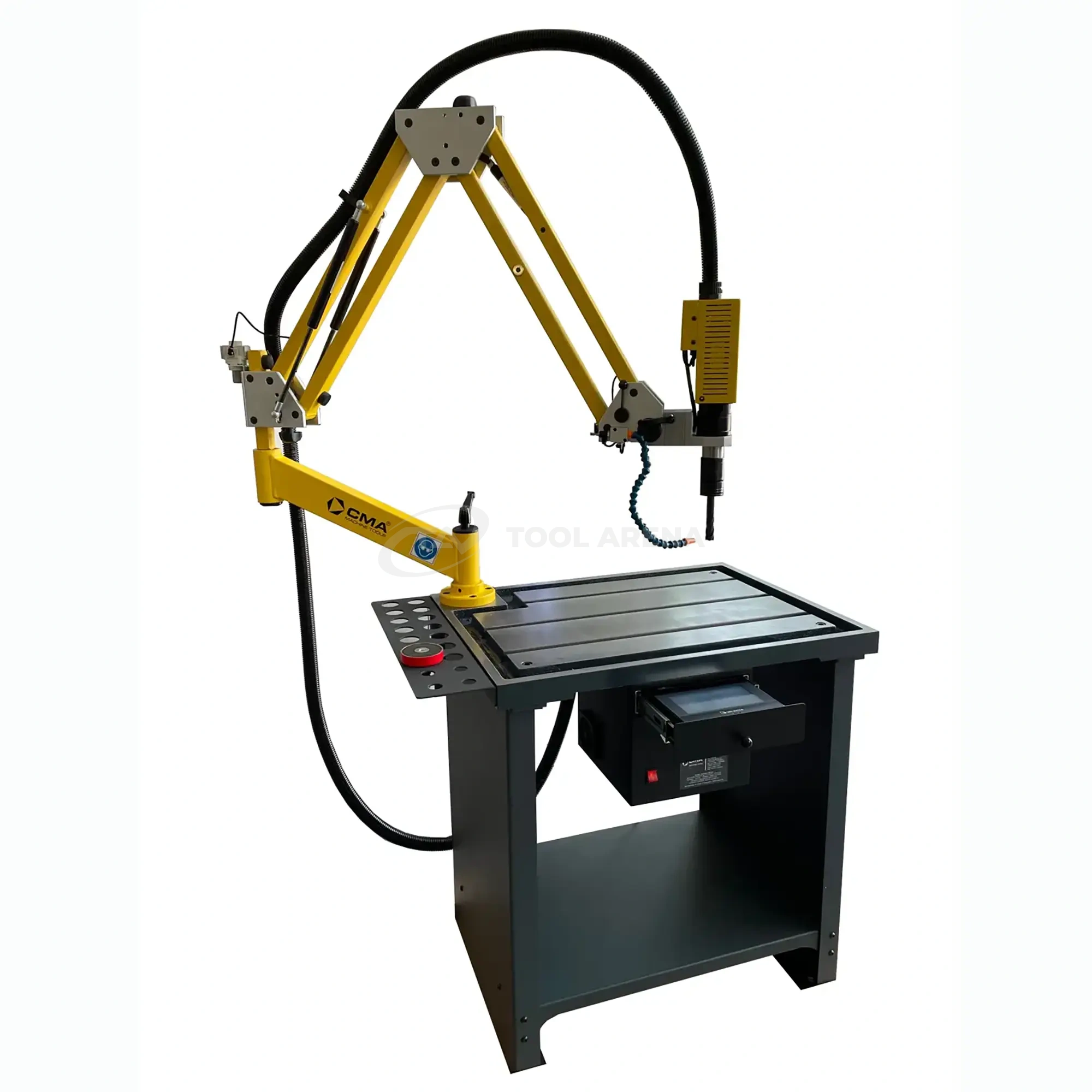

Электрический резьбонарезной манипулятор CMA RE24DD с неподвижной головкой

Электрический резьбонарезной станок CMA RE24DD

CMA RE24DD рассчитан на нарезание внутренней резьбы M3–M24 и работу в зоне радиусом 1800 мм. Неподвижная головка поддерживает постоянное положение инструмента, а рычажный механизм серии DD обеспечивает увеличенную досягаемость; система распылительной смазки входит в стандартное оснащение.

Схема рабочей зоны

Рабочая зона с радиусом досягаемости до 1800 мм.

Основные технические характеристики

Особенности выбранного исполнения

Модель RE24DD объединяет неподвижную головку, рабочую зону радиусом 1800 мм и диапазон нарезаемой резьбы до M24. Сенсорного программирования нет, но предусмотрены цифровая индикация, управление прямым и обратным вращением, а также система распылительной смазки.

Стандартная комплектация

• Однофазный бесщёточный электродвигатель для питания от сети 220 В.
• Трёхзвенный регулируемый рычажный механизм.
• Неподвижная головка.
• Быстросменный патрон для цанг системы Bilz.
• Регулятор управления приводом с прямым и обратным вращением.
• Цифровая индикация.
• Система распылительной смазки при нарезании резьбы.
• Магнитный позиционер.
• Стационарное крепление.

Управление станком

Модель RE24DD оснащена стандартной системой управления без сенсорного программирования, цифровой индикацией и переключением прямого и обратного вращения.

Опции

Для настройки рабочего места и подбора инструмента производитель указывает следующие варианты оснащения:

• Быстросменные цанги Bilz с предохранительной муфтой для нарезания резьбы метчиками M3–M24.
• Переходники под сверлильные патроны.
• Цанги для плашек.
• Магнитное основание B1.
• Крепление-струбцина.
• Рабочий стол из стали, габариты 800 × 600 мм.
• Рабочий стол из чугуна, 800 × 600 мм, с Т-образными пазами 18 мм.
• Стол 800 × 600 мм с отверстиями.
• Дополнительный боковой стол 600 × 360 мм с Т-образными пазами.
• Набор колёс для рабочего стола.

Обратите внимание: в технической документации CMA указано исполнение без рабочего стола. Стол, цанги и перечисленные дополнительные принадлежности приобретаются отдельно и согласуются при заказе.

Перед оформлением заказа проверьте код модели RE24DD и комплект опций, необходимый для конкретной технологической операции.
