Пневматический резьбонарезной манипулятор CMA LCN12.400 с неподвижной головкой

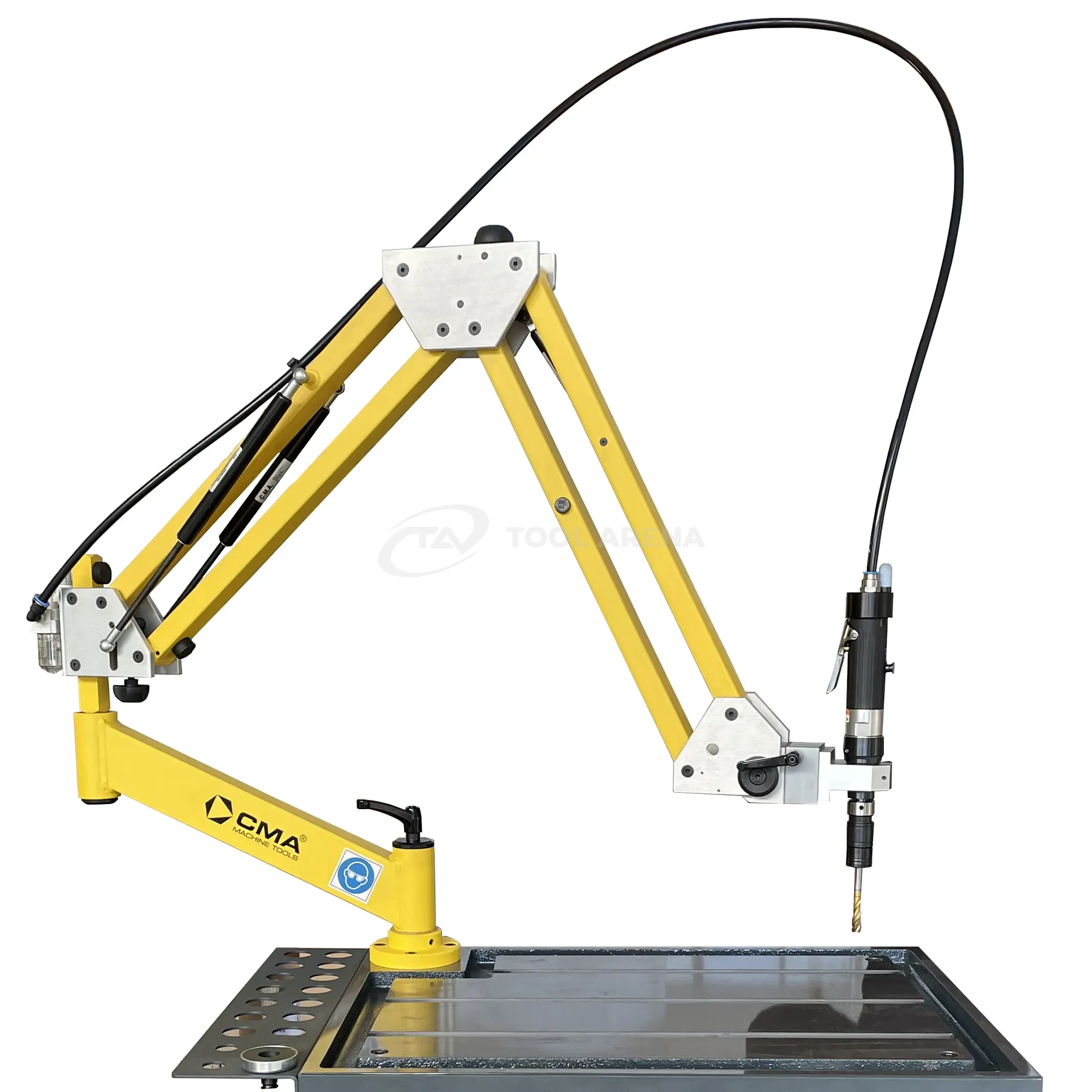

Пневматический резьбонарезной манипулятор CMA LCN12.400

Пневматический резьбонарезной манипулятор CMA LCN12.400 рассчитан на нарезание внутренней метрической резьбы в диапазоне от M2 до M12. Модель сочетает расширенный диапазон обрабатываемых размеров с частотой вращения 400 об/мин и подходит для оснащения универсального рабочего места на участке механической обработки.

Пневматический двигатель приводит шпиндель во вращение за счёт энергии сжатого воздуха. Трёхзвенный регулируемый рычажный механизм помогает перемещать головку над заготовкой и подводить метчик к отверстиям в пределах рабочей зоны радиусом 1800 мм. Такое построение позволяет выполнять резьбонарезание непосредственно на рабочем месте, не перемещая каждую деталь к отдельному станку.

Рабочая зона

Оригинальная схема рабочей зоны производителя CMA. Радиус R1800 мм.

Основные технические характеристики

Особенности выбранного исполнения

Модификация LCN12.400 оснащена неподвижной головкой. Она сохраняет заданную ориентацию инструмента, что удобно при обработке деталей с повторяющимся расположением отверстий и одинаковым направлением подвода метчика.

Диапазон M2–M12 позволяет использовать манипулятор для широкого набора операций с мелкой и средней метрической резьбой. Быстросменный патрон типоразмера 1 с посадочным диаметром 19 мм предназначен для цанг системы Bilz. Для смены размера метчика применяются соответствующие быстросменные цанги.

Стандартная комплектация

• Пневматический двигатель.
• Трёхзвенный регулируемый рычажный механизм.
• Неподвижная резьбонарезная головка.
• Блок подготовки сжатого воздуха: регулятор давления, манометр, фильтр и лубрикатор.
• Быстросменный патрон для цанг системы Bilz.
• Магнитный позиционер.
• Стационарное крепление манипулятора.

Опции

Для комплектации рабочего места и подбора оснастки производитель предусматривает следующие опции:

• Комплект быстросменных цанг системы Bilz с предохранительной муфтой для метчиков M2–M12
• Переходники для установки сверлильных патронов
• Цанги для плашек
• Магнитное основание B1
• Струбцинное крепление
• Система распылительной подачи смазочно-охлаждающей жидкости
• Стальной рабочий стол 800 × 600 мм
• Чугунный рабочий стол 800 × 600 мм с Т-образными пазами шириной 18 мм
• Комплект колёс для рабочего стола.

Важно: рабочий стол, быстросменные цанги, переходники и другие опции не следует считать частью базовой поставки, если они отдельно не указаны в спецификации заказа.

При подборе манипулятора учитывайте максимальный размер резьбы, требуемую ориентацию головки и типоразмер быстросменной оснастки Bilz.
