Пневматический резьбонарезной манипулятор CMA LCN20 с неподвижной головкой

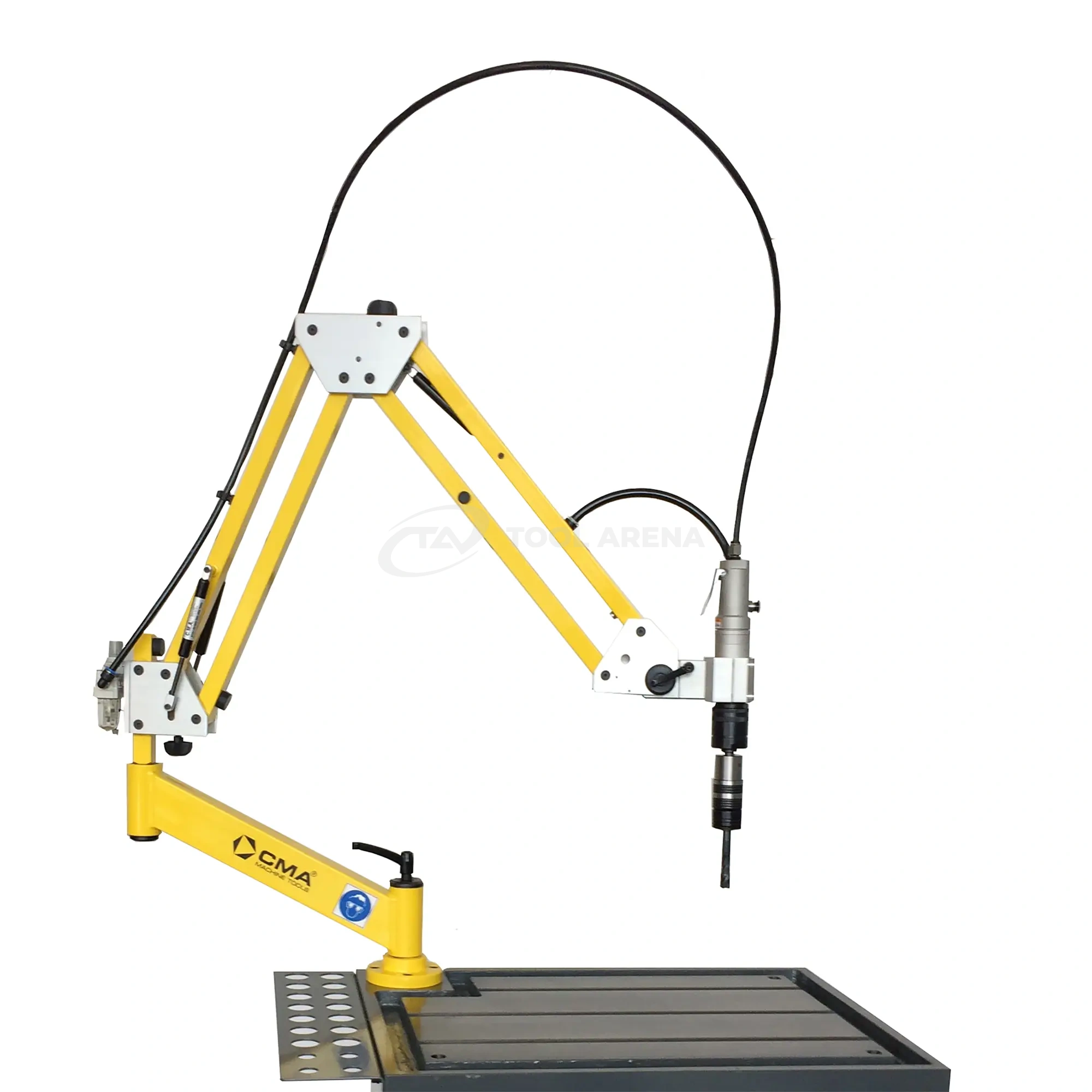

Пневматический резьбонарезной манипулятор CMA LCN20

Пневматический резьбонарезной манипулятор CMA LCN20 предназначен для нарезания внутренней метрической резьбы от M3 до M20. Модель рассчитана на более крупные размеры резьбы и оснащена двухступенчатым редуктором, позволяющим выбирать одну из двух частот вращения - 250 или 90 об/мин.

Пневматический двигатель обеспечивает привод инструмента от сжатого воздуха. Трёхзвенный регулируемый рычаг позволяет перемещать резьбонарезную головку над рабочим местом и подводить её к отверстиям на заготовке. Радиус рабочей зоны составляет 1800 мм. Двухступенчатый редуктор расширяет возможности выбора режима вращения при работе с различными диаметрами резьбы.

Рабочая зона

Оригинальная схема рабочей зоны производителя CMA. Радиус R1800 мм.

Основные технические характеристики

Особенности выбранного исполнения

Исполнение LCN20 имеет неподвижную головку с постоянной ориентацией относительно рычажного механизма. Оно подходит для технологических операций, при которых метчик подводится к детали под одним и тем же углом.

Для серии LCN20 предусмотрен быстросменный патрон типоразмера 2 с посадочным диаметром 31 мм. В таблице оснастки CMA также приведены цанги с хвостовиками Ø19 мм для меньших размеров резьбы, цанги Ø31 мм для M12–M20 и переходник-редуктор Ø31/Ø19. Это позволяет подобрать быстросменную оснастку под требуемый размер метчика.

Стандартная комплектация

• Пневматический двигатель.
• Трёхзвенный регулируемый рычажный механизм.
• Неподвижная резьбонарезная головка.
• Блок подготовки сжатого воздуха: регулятор давления, манометр, фильтр и лубрикатор.
• Быстросменный патрон для цанг системы Bilz.
• Магнитный позиционер.
• Стационарное крепление манипулятора.
• Двухступенчатый редуктор с двумя частотами вращения.

Опции

Для комплектации рабочего места и подбора оснастки производитель предусматривает следующие опции:

• Комплект быстросменных цанг системы Bilz с предохранительной муфтой для метчиков M3–M20
• Переходники для установки сверлильных патронов
• Цанги для плашек
• Переходник-редуктор Ø31/Ø19 для применения оснастки соответствующего типоразмера
• Магнитное основание B1
• Струбцинное крепление
• Система распылительной подачи смазочно-охлаждающей жидкости
• Стальной рабочий стол 800 × 600 мм
• Чугунный рабочий стол 800 × 600 мм с Т-образными пазами шириной 18 мм
• Комплект колёс для рабочего стола.

Важно: рабочий стол, быстросменные цанги, переходники и другие опции не следует считать частью базовой поставки, если они отдельно не указаны в спецификации заказа.

При подборе манипулятора учитывайте максимальный размер резьбы, требуемую ориентацию головки и типоразмер быстросменной оснастки Bilz.
