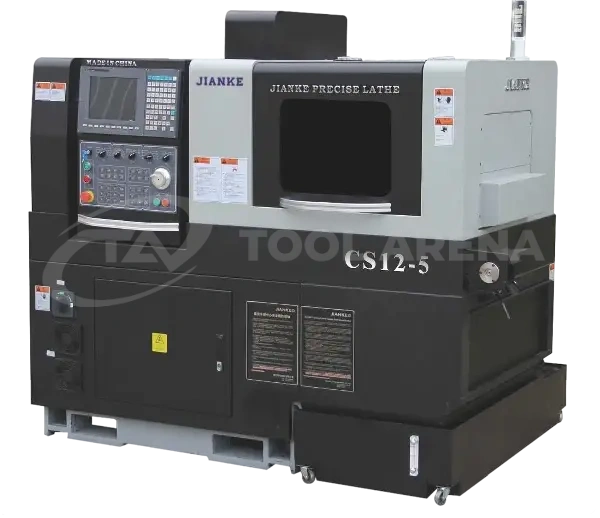

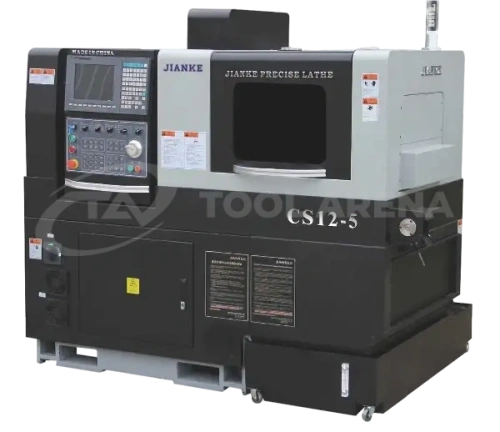

Двухшпиндельный автомат продольного точения (швейцарского типа) CS12-5
Новинка
Характеристики
Максимальный диаметр прутка, мм
12
Макс. длина точения с вращающейся втулкой, мм
135
Макс. длина точения без втулки, мм
30
Все характеристики
Под заказ
Нашли дешевле?
Получить предложение
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Описание
CS12-5 — двухшпиндельный автомат продольного точения швейцарского типа
CS12-5 предназначен для тонких валов и мелких прецизионных деталей диаметром до 12 мм. По донорской странице это компактная 5-осевая модель с поддержкой работы как с направляющей втулкой, так и без неё.
Оси C на обоих шпинделях
Главный и противошпиндель в стандартной конфигурации имеют управляемую индексацию.
Главный и противошпиндель в стандартной конфигурации имеют управляемую индексацию.
Диаметр до 12 мм
Станок ориентирован на мелкие детали связи, медицины и приборостроения.
Станок ориентирован на мелкие детали связи, медицины и приборостроения.
Режим со втулкой и без неё
Можно работать как по длинному прутку, так и по короткой детали с уменьшенным отходом материала.
Можно работать как по длинному прутку, так и по короткой детали с уменьшенным отходом материала.
Ключевые особенности
- Стандартная конфигурация оси C на главном и вспомогательном шпинделе.
- Максимальный диаметр обработки — 12 мм, длина подачи с втулкой — 135 мм.
- Фиксированный инструмент позволяет сверление до Φ8 мм и резьбу до M6.
- Приводной инструмент обеспечивает сверление до Φ5 мм и резьбу до M4.
- Станок особенно полезен для тонких валов и миниатюрных деталей со сложным циклом.
Описание
CS12-5 закрывает базовый набор операций по мелким деталям: точение, сверление, резьба и простая приводная обработка в одной установке. По паспорту модель ориентирована на стабильное массовое производство деталей связи, медицинской техники, электроники и других изделий малого диаметра.
На донорской странице нет полного блока по системе ЧПУ и общим габаритам, поэтому ниже в таблице сохранены только подтверждённые характеристики, а отсутствующие пункты помечены как не указанные производителем.
Технические характеристики
| Двухшпиндельный автомат продольного точения CS12-5 | |||
| Система | Оси C | Главный и вспомогательный шпиндель, стандартная конфигурация | |
| Система ЧПУ | Не указано на донорской странице | ||
| Минимальная установка единицы | Не указано на донорской странице | ||
| Обработка | Макс. диаметр обработки | Φ12 мм | |
| Максимальная длина обработки за один раз | С направляющей втулкой | 135 мм | |
| Без направляющей втулки | 1:2,5D | ||
| Фиксированный инструмент | Макс. диаметр сверления | Φ8 мм | |
| Макс. резьба | M6 | ||
| Приводной инструмент | Макс. диаметр сверления | Φ5 мм | |
| Макс. резьба | M4 | ||
| Инструмент | Инструменты противошпинделя | Макс. диаметр сверления | Φ5 мм |
| Инструменты противошпинделя | Макс. резьба | M4 | |
| Торцевой расточной инструмент | ER11 × 4 | ||
| Инструментальная схема | Несколько вариантов рамок и держателей по донорской странице | ||
| Шпиндель | Скорость электроинструмента | ER8 | до 9 000 об/мин |
| Скорость шпинделя | ER11 | до 9 000 об/мин | |
| Приводной двигатель | 1,0 кВт | ||
| Мощность двигателя | Мощность главного шпинделя | 2,2 / 3,7 кВт | |
| Мощность вспомогательного шпинделя | 1,5 / 2,5 кВт | ||
| Мощность приводного инструмента* | 1,0 кВт | ||
| Прочее | Режим без направляющей втулки | Опция для экономии материала | |
| Примечание | *Параметр опции по донорской странице | ||
| Габариты и масса | Не указаны на донорской странице | ||
Области применения
- Медицинские миниатюрные детали, тонкие валики, штифты, контактные элементы и мелкая арматура.
- Электронная промышленность и связь: втулки, соединители, контактные детали и малые корпуса.
- Приборостроение и контрактная мехобработка деталей до 12 мм с несколькими переходами за один установ.
- Серийные участки, где важна экономия материала при переходе на режим без направляющей втулки.
Вопросы и ответы
- Какой максимальный диаметр обработки у CS12-5?
До 12 мм. - Для каких деталей подходит эта модель?
Для тонких валов и небольших деталей сложной формы, особенно в медицине, связи и приборостроении. - Можно ли работать без направляющей втулки?
Да, такая опция предусмотрена и позволяет экономить материал на коротких деталях. - Какие возможности у фиксированного инструмента?
Сверление до Φ8 мм и резьба до M6. - Какие возможности у приводного инструмента?
Сверление до Φ5 мм и резьба до M4. - Почему в таблице нет части системных параметров?
Потому что на донорской странице они не опубликованы, и здесь оставлены только подтверждённые данные.
Чертежи продукции
Характеристики
| Максимальный диаметр прутка, мм | 12 |
| Макс. длина точения с вращающейся втулкой, мм | 135 |
| Макс. длина точения без втулки, мм | 30 |
| Макс. мощность приводного радиального инструмента, кВт | 1,0 |
| Шпиндель | |
| Мощность привода шпинделя (пост / 30 мин) | 2,2 / 3,7 |
| Максимальная частота вращения шпинделя, об/мин | 9000 |
