CS12-6 — двухшпиндельный автомат продольного точения швейцарского типа

CS12-6 — двухшпиндельный автомат продольного точения швейцарского типа

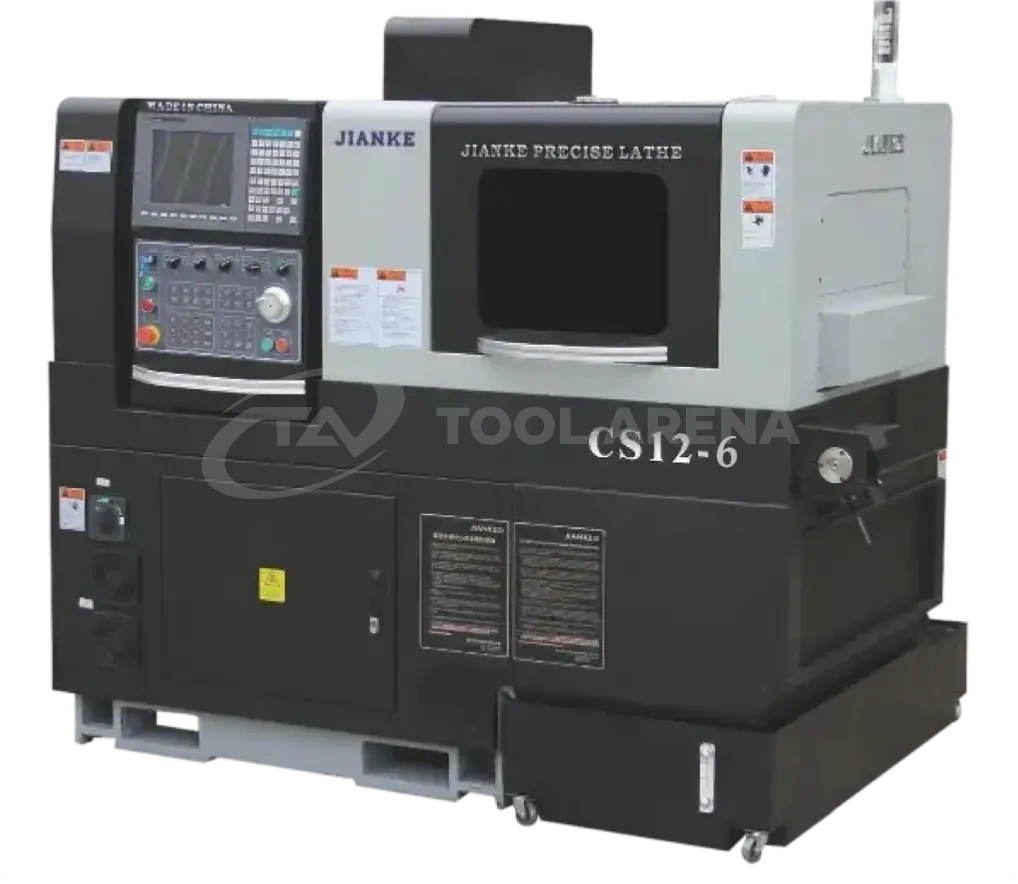

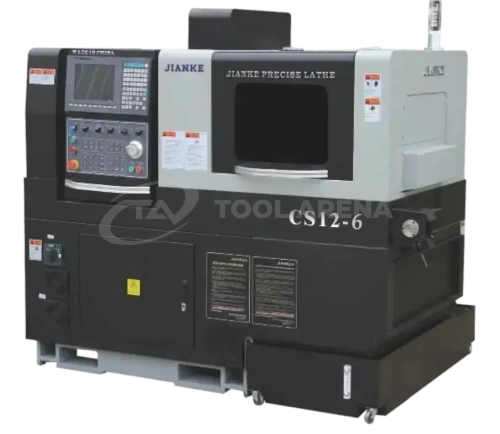

CS12-6 — развитие компактной платформы для обработки деталей до 12 мм, где к базовым операциям добавлена более развитая приводная обработка со стороны противошпинделя.

Ключевые особенности

• Оси C установлены на главном и вспомогательном шпинделе в стандартной комплектации.
• Максимальный диаметр обработки — 12 мм, длина подачи с втулкой — 135 мм.
• Фиксированный инструмент: сверление до Φ8 мм, резьба до M6.
• Приводной инструмент: сверление до Φ5 мм, резьба до M4.
• На противошпинделе доступны и боковые, и торцевые фрезерные операции до 9 000 об/мин.

Описание

CS12-6 лучше воспринимать как более функциональную версию CS12-5: по основным размерам обработки модели близки, но донорская таблица показывает наличие дополнительной боковой и торцевой фрезерной обработки на противошпинделе. Это делает станок полезнее для деталей с обратными поперечными переходами.

Как и в случае с CS12-5, на донорской странице опубликован неполный набор системных параметров, поэтому в спецификации ниже оставлены только подтверждённые данные, а отсутствующие пункты явно отмечены.

Технические характеристики

Области применения

• Медицинские, электронные и приборные детали малого диаметра с повышенными требованиями к повторяемости.
• Тонкие валы, втулки, штифты и соединители с обработкой с двух сторон.
• Серийные детали, где на противошпинделе нужны торцевые и боковые фрезерные операции.
• Производства, где важны компактность, экономия материала и высокая плотность оборудования на участке.

Вопросы и ответы

1. Чем CS12-6 отличается от CS12-5?
   По донорской таблице у CS12-6 явно указаны дополнительные боковые и торцевые фрезерные операции на противошпинделе.
2. Какой максимальный диаметр обработки?
   До 12 мм.
3. Какие возможности у фиксированного инструмента?
   Сверление до Φ8 мм и резьба до M6.
4. Какие возможности у приводного инструмента?
   Сверление до Φ5 мм и резьба до M4.
5. Можно ли использовать режим без направляющей втулки?
   Да, эта опция предусмотрена для сокращения отхода материала на коротких деталях.
6. Почему часть данных отсутствует?
   Производитель не публикует на донорской странице полный системный паспорт, поэтому в таблицу внесены только подтверждённые характеристики.

Чертежи продукции
