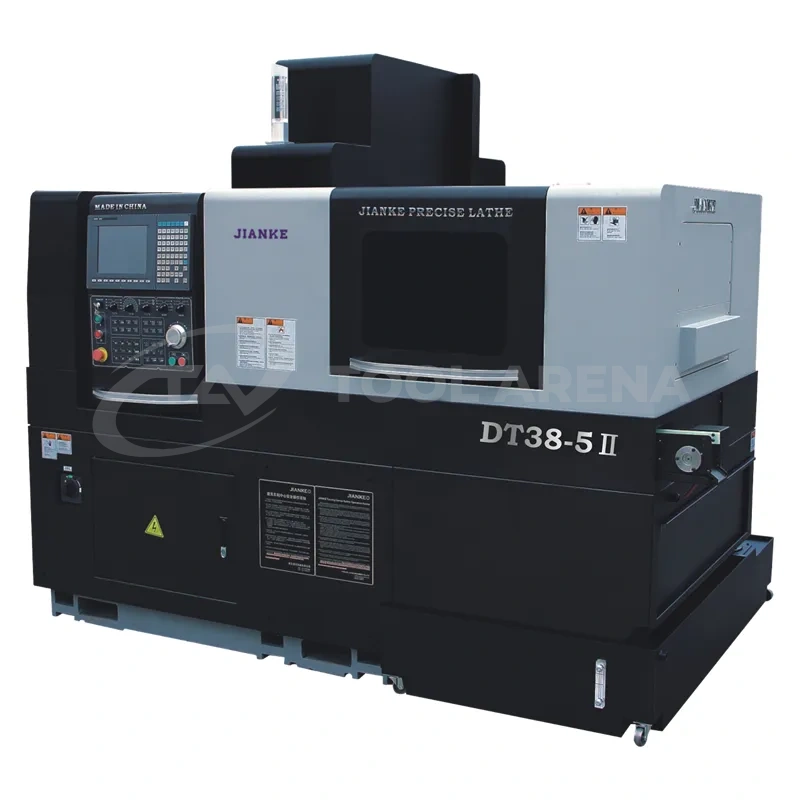

DT38-5Ⅱ — двухшпиндельный автомат продольного точения швейцарского типа
Новинка
Характеристики
Максимальный диаметр прутка, мм
38
Количество управляемых осей
5
Макс. длина точения с вращающейся втулкой, мм
150 мм (опция)
Все характеристики
Под заказ
Нашли дешевле?
Получить предложение
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Описание
DT38-5Ⅱ — двухшпиндельный автомат продольного точения швейцарского типа
DT38-5Ⅱ рассчитан на обработку прутка диаметром до 38 мм и ориентирован на серийный выпуск деталей, где важно совместить высокую производительность с точной соосностью переходов между главным и противошпинделем.
Два шпинделя
Главный и противошпиндель позволяют передавать деталь внутри цикла без ручного перезажима.
Главный и противошпиндель позволяют передавать деталь внутри цикла без ручного перезажима.
5 управляемых осей
Кинематика X1, Y1, Z1, X2, Z2 подходит для токарных, сверлильных и фрезерных операций.
Кинематика X1, Y1, Z1, X2, Z2 подходит для токарных, сверлильных и фрезерных операций.
Мощная живая оснастка
До 10 приводных позиций со стороны главного шпинделя и отдельные торцевые позиции на противошпинделе.
До 10 приводных позиций со стороны главного шпинделя и отдельные торцевые позиции на противошпинделе.
Электрошпиндели с масляным охлаждением
Стабильный тепловой режим и повторяемость размеров при длинных сериях.
Стабильный тепловой режим и повторяемость размеров при длинных сериях.
Ключевые особенности
- Двухканальное ЧПУ SYNTEC Syntec210TB-A с минимальным шагом установки 0,001 мм.
- Обработка прутка до 38 мм, с направляющей втулкой до 150 мм за подачу.
- Главный и противошпиндель имеют индексацию по оси C с шагом 0,001°.
- На главном шпинделе доступны 7 наружных резцов 16×16 мм и 10 приводных позиций ER20/ER16.
- Отдельные торцевые инструментальные позиции на главном и противошпинделе сокращают число переналадок.
Описание
По данным донорской страницы модель DT38-5Ⅱ комплектуется главным и вспомогательным шпинделями одинаковой мощности 11 / 18,5 кВт и рассчитана на интенсивную многопереходную обработку. Схема особенно эффективна для деталей, где после обработки со стороны главного шпинделя требуется точная доработка торца или обратной стороны на противошпинделе.
Набор инструмента ориентирован на сложные технологические маршруты: наружное точение, осевое и радиальное сверление, резьбонарезание, а также приводную обработку на главном и противошпинделе. Это типичный станок для серийного производства фитингов, валиков, корпусов небольшого диаметра и точной арматуры.
Технические характеристики
| Двухшпиндельный швейцарский токарный станок с ЧПУ DT38-5 II | |||
| Система | Система ЧПУ | Тайвань SYNTEC Syntec210TB-A | |
| Канал управления | Двойной канал | ||
| Минимальная установка единицы | 0,001 мм | ||
| Обработка | Макс. диаметр обработки | 38 мм | |
| Максимальная длина обработки за один раз | С направляющей втулкой | 150 мм (опция) | |
| Без направляющей втулки | 1:2,5D (диаметр:длина) | ||
| Макс. диаметр сверления главного шпинделя | Главный шпиндель, осевое | Φ23 мм | |
| Макс. диаметр резьбы главного шпинделя | Главный шпиндель, осевое | M16 | |
| Макс. диаметр сверления приводного инструмента | Радиальное | Φ10 мм | |
| Макс. диаметр резьбы приводного инструмента | Радиальное | M8 | |
| Макс. диаметр сверления противошпинделя | Противошпиндель, осевое | Φ10 мм | |
| Макс. диаметр резьбы противошпинделя | Противошпиндель, осевое | M8 | |
| Инструмент | Расположение инструментальной базы | Портальное | |
| Наружные резцы главного шпинделя | 7 шт. | 16×16 мм | |
| Приводной инструмент со стороны главного шпинделя | 10 шт. | 7×ER20 + 3×ER16 | |
| Торцевой инструмент главного шпинделя | 5 шт. | 2×ER20 + 3×ER16 | |
| Торцевой инструмент противошпинделя | 4 шт. | 1×ER20 + 3×ER16 | |
| Шпиндель | Тип главного/противошпинделя | Электрошпиндель с внутренним масляным охлаждением | |
| Скорость главного/противошпинделя | 6 000 об/мин | ||
| Индексация главного/противошпинделя | 0,001° | ||
| Диаметр сквозного отверстия главного/противошпинделя | 44 мм | ||
| Высота центра главного/противошпинделя | 1 090 мм | ||
| Мощность двигателя | Мощность главного шпинделя (номинальная/максимальная) | 11 / 18,5 кВт | |
| Мощность противошпинделя (номинальная/максимальная) | 11 / 18,5 кВт | ||
| Мощность двигателя вращающегося инструмента главного шпинделя | 3.1 кВт | ||
| Скорость инструмента со стороны главного шпинделя | ER16 × 3 шт. | 8 000 об/мин | |
| ER20 × 7 шт. | 6 000 об/мин | ||
| Скорость инструмента противошпинделя | Боковой приводной инструмент | 7 500 об/мин | |
| Торцевой приводной инструмент | 8 000 об/мин | ||
| Количество подвижных осей | 5 осей | X1, Y1, Z1, X2, Z2 | |
| Быстрая скорость подачи | X1 | 24 м/мин | |
| Y1, Z1, X2, Z2 | 32 м/мин | ||
| Мощность двигателя осей | 1,1 кВт | ||
| Прочее | Устройство приёма деталей | Короткий материал | Ленточный конвейер для сбора деталей |
| Длинный материал | Выброс через противошпиндель | ||
| Мощность | 34.8 кВт | ||
| Давление воздуха | Выше 0,4 МПа | ||
| Ёмкость бака для технологического масла | 340 л | ||
| Размер станка (Д × Ш × В) | 2,6 × 1,5 × 2,28 м | ||
| Масса станка | 3 900 кг | ||
Области применения
- Гидравлическая и пневматическая арматура: штуцеры, корпуса клапанов, переходники, муфты.
- Автокомпоненты: точёные валы, оси, втулки, детали топливной аппаратуры и крепёж повышенной точности.
- Приборостроение и электроника: прецизионные корпуса, переходные элементы, контактные детали.
- Контрактное серийное производство, где важны многопереходная обработка и стабильность размера в партии.
Вопросы и ответы
- Какой максимальный диаметр обработки у DT38-5Ⅱ?
До 38 мм по прутку, что соответствует среднему классу швейцарских автоматов для серийной токарно-фрезерной обработки. - Для чего нужен противошпиндель?
Он принимает деталь после обработки на главном шпинделе и позволяет закончить обратную сторону без отдельной операции переустановки. - Какие операции станок выполняет в одном цикле?
Наружное точение, осевое и радиальное сверление, резьбонарезание и приводную обработку с нескольких инструментальных позиций. - Подходит ли модель для тяжёлой серийной работы?
Да, по мощности шпинделей и количеству приводного инструмента станок рассчитан именно на интенсивную серийную загрузку. - Какая система управления установлена?
Двухканальная SYNTEC Syntec210TB-A с минимальным шагом программной установки 0,001 мм. - Какой воздух нужен для работы станка?
По паспорту требуется давление сжатого воздуха выше 0,4 МПа.
Чертежи продукции
Характеристики
| Максимальный диаметр прутка, мм | 38 |
| Количество управляемых осей | 5 |
| Макс. длина точения с вращающейся втулкой, мм | 150 мм (опция) |
| Макс. длина точения без втулки, мм | 95 |
| Кол-во / посадка приводного радиального инструмента | 7 / ER20, 3 / ER16 |
| Подачи | |
| Ускоренная подача по осям Z, м/мин | 32 |
| Ускоренная подача по оси X, м/мин | 24 |
| Шпиндель | |
| Кол-во / посадка инструментов для наружной обработки | 16×16 мм |
| Кол-во / посадка инструментов для внутренней обработки (главный шпиндель) | 2 / ER20, 3 / ER16 |
| Кол-во / посадка инструментов для внутренней обработки (противошпиндель) | 1 / ER20, 3 / ER16 |
| Мощность привода шпинделя (пост / 30 мин) | 11 / 18,5 |
| Мощность привода контршпинделя (пост. / 30 мин), кВт | 11 / 18,5 |
| Дискретность оси C, ° | 0,001 |
| Дискретность оси C контршпинделя, ° | 0,001 |
| Система ЧПУ | |
| Контроллер (система ЧПУ) | Тайвань SYNTEC Syntec210TB-A |
| Дополнительно | |
| Емкость бака СОЖ, Л | 340 |
| Кол-во управляемых каналов обработки | 2 |
| Давление сжатого воздуха, МПа | 0,4 |
| Потребляемая мощность, кВт | 34.8 |
| Габариты и вес | |
| Вес станка, кг | 3 900 |
| Габариты станка, мм | 2600 × 1500 |
