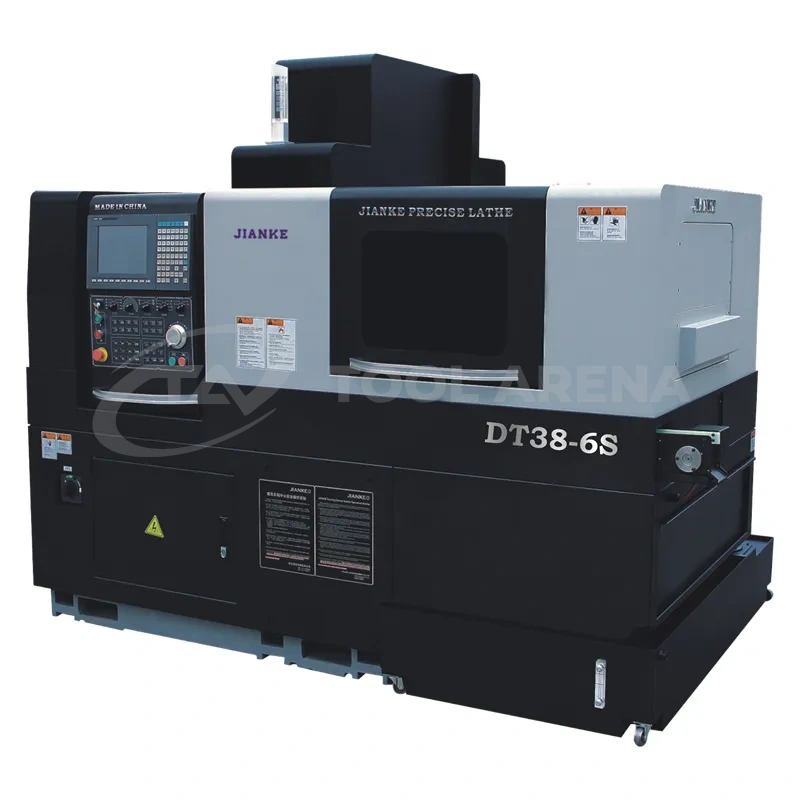

DT38-6S — двухшпиндельный автомат продольного точения швейцарского типа
Новинка
Характеристики
Максимальный диаметр прутка, мм
42
Количество управляемых осей
6
Макс. длина точения с вращающейся втулкой, мм
150 мм (опция)
Все характеристики
Под заказ
Нашли дешевле?
Получить предложение
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Описание
DT38-6S — двухшпиндельный автомат продольного точения швейцарского типа
DT38-6S — 6-осевая версия модели для обработки прутка до 42 мм, где кроме главного и противошпинделя требуется более развитая обработка со стороны противошпинделя в одном цикле.
6 осей ЧПУ
Оси X1, Y1, Z1, X2, Y2, Z2 расширяют возможности противошпинделя.
Оси X1, Y1, Z1, X2, Y2, Z2 расширяют возможности противошпинделя.
Два шпинделя
Передача детали внутри цикла сокращает число отдельных установов и уменьшает накопление погрешности.
Передача детали внутри цикла сокращает число отдельных установов и уменьшает накопление погрешности.
Расширенная живая оснастка
Есть дополнительные приводные позиции на торце и сбоку противошпинделя.
Есть дополнительные приводные позиции на торце и сбоку противошпинделя.
Масляноохлаждаемые электрошпиндели
Стабильная термогеометрия при длительной серийной работе.
Стабильная термогеометрия при длительной серийной работе.
Ключевые особенности
- 6-осевая кинематика даёт больше свободы при боковой и торцевой обработке со стороны противошпинделя.
- Максимальный диаметр обработки по донору — 42 мм, длина подачи с втулкой — 150 мм.
- На главном шпинделе доступны 10 приводных позиций, на противошпинделе — отдельные торцевые и боковые приводные узлы.
- Индексация шпинделей 0,001° позволяет выполнять позиционную обработку по оси C.
- Двухканальная система SYNTEC упрощает синхронную работу главного и противошпинделя.
Описание
По составу оснастки DT38-6S заметно функциональнее 5-осевой версии: кроме стандартных позиций на главном шпинделе, станок имеет приводные торцевые и боковые позиции на противошпинделе и два наружных резца 12×12 мм на узле обратной обработки. Такая схема позволяет за один цикл полностью закрывать более сложные детали без переноса на отдельный станок.
Модель подходит для серийного выпуска деталей арматуры, переходников, тел вращения с несколькими поперечными отверстиями и торцевыми элементами. При правильной наладке станок хорошо работает там, где важны короткий цикл, устойчивый размер и минимизация межоперационного запаса.
Технические характеристики
| Двухшпиндельный швейцарский токарный станок с ЧПУ DT38-6S | |||
| Система | Система ЧПУ | Тайвань SYNTEC Syntec210TB-A | |
| Канал управления | Двойной канал | ||
| Минимальная установка единицы | 0,001 мм | ||
| Обработка | Макс. диаметр обработки | 42 мм | |
| Максимальная длина обработки за один раз | С направляющей втулкой | 150 мм (опция) | |
| Без направляющей втулки | 1:2,5D (диаметр:длина) | ||
| Макс. диаметр сверления главного шпинделя | Главный шпиндель, осевое | Φ23 мм | |
| Макс. диаметр резьбы главного шпинделя | Главный шпиндель, осевое | M16 | |
| Макс. диаметр сверления приводного инструмента | Радиальное | Φ10 мм | |
| Макс. диаметр резьбы приводного инструмента | Радиальное | M8 | |
| Макс. диаметр сверления противошпинделя | Противошпиндель, осевое | Φ10 мм | |
| Макс. диаметр резьбы противошпинделя | Противошпиндель, осевое | M8 | |
| Инструмент | Расположение инструментальной базы | Портальное | |
| Наружные резцы главного шпинделя | 7 шт. | 16×16 мм | |
| Приводной инструмент со стороны главного шпинделя | 10 шт. | 7×ER20 + 3×ER16 | |
| Торцевой инструмент главного шпинделя | 5 шт. | 2×ER20 + 3×ER16 | |
| Торцевой фиксированный инструмент противошпинделя | 4 шт. | 1×ER20 + 3×ER16 | |
| Торцевой приводной инструмент противошпинделя | 3 шт. | 3×ER20 | |
| Боковой приводной инструмент противошпинделя | 4 шт. | 3×ER20 + 1×ER16 | |
| Наружные резцы противошпинделя | 2 шт. | 12×12 мм | |
| Шпиндель | Тип главного/противошпинделя | Электрошпиндель с внутренним масляным охлаждением | |
| Скорость главного/противошпинделя | 6 000 об/мин | ||
| Индексация главного/противошпинделя | 0,001° | ||
| Диаметр сквозного отверстия главного/противошпинделя | 44 мм | ||
| Высота центра главного/противошпинделя | 1 090 мм | ||
| Мощность двигателя | Мощность главного шпинделя (номинальная/максимальная) | 11 / 18,5 кВт | |
| Мощность противошпинделя (номинальная/максимальная) | 11 / 18,5 кВт | ||
| Мощность приводного инструмента главного/противошпинделя | 3,1 / 1,1 кВт | ||
| Скорость инструмента со стороны главного шпинделя | ER16 × 3 шт. | 8 000 об/мин | |
| ER20 × 7 шт. | 6 000 об/мин | ||
| Скорость инструмента противошпинделя | Боковой приводной инструмент | 7 500 об/мин | |
| Торцевой приводной инструмент | 8 000 об/мин | ||
| Количество подвижных осей | 6 осей | X1, Y1, Z1, X2, Y2, Z2 | |
| Быстрая скорость подачи | X1, Y2 | 24 м/мин | |
| Y1, Z1, X2, Z2 | 32 м/мин | ||
| Мощность двигателя осей | 1,1 кВт | ||
| Прочее | Устройство приёма деталей | Короткий материал | Ленточный конвейер для сбора деталей |
| Длинный материал | Выброс через противошпиндель | ||
| Мощность | 34,8 кВт | ||
| Давление воздуха | Выше 0,4 МПа | ||
| Ёмкость бака для технологического масла | 340 л | ||
| Размер станка (Д × Ш × В) | 2,6 × 1,5 × 2,28 м | ||
| Масса станка | 3 900 кг | ||
Области применения
- Сложные детали арматуры и приборостроения с обработкой с двух сторон и несколькими поперечными переходами.
- Автомобильные и гидравлические компоненты, требующие высокой повторяемости в серийном цикле.
- Корпусные и валовые детали малого и среднего диаметра с торцевой и боковой обработкой.
- Производства, где важно сократить число операций между токарным автоматом и дополнительным оборудованием.
Вопросы и ответы
- В чём практическое отличие DT38-6S от 5-осевой версии?
Здесь добавлена ось Y2 и расширен инструментальный пакет противошпинделя, поэтому сложные элементы обратной стороны можно закрывать прямо в цикле. - Какой максимальный диаметр обработки?
По донорской странице — до 42 мм. - Какая система ЧПУ установлена?
Двухканальная SYNTEC Syntec210TB-A с минимальной единицей задания 0,001 мм. - Для каких деталей особенно полезна эта модель?
Для деталей, где после передачи на противошпиндель нужно выполнять боковую или торцевую приводную обработку без второго станка. - Какое давление воздуха требуется?
Выше 0,4 МПа. - Какова масса станка?
Около 3 900 кг по паспорту производителя.
Чертежи продукции
Характеристики
| Максимальный диаметр прутка, мм | 42 |
| Количество управляемых осей | 6 |
| Макс. длина точения с вращающейся втулкой, мм | 150 мм (опция) |
| Макс. длина точения без втулки, мм | 105 |
| Кол-во / посадка приводного радиального инструмента | 3 / ER20, 1 / ER16 |
| Макс. мощность приводного радиального инструмента, кВт | 3,1 / 1,1 |
| Подачи | |
| Ускоренная подача по осям Z, м/мин | 32 |
| Ускоренная подача по оси Y, м/мин | 24 |
| Шпиндель | |
| Кол-во / посадка инструментов для наружной обработки | 16×16 мм |
| Кол-во / посадка инструментов для внутренней обработки (главный шпиндель) | 2 / ER20, 3 / ER16 |
| Кол-во / посадка инструментов для внутренней обработки (противошпиндель) | 3 / ER20 |
| Мощность привода шпинделя (пост / 30 мин) | 11 / 18,5 |
| Мощность привода контршпинделя (пост. / 30 мин), кВт | 11 / 18,5 |
| Дискретность оси C, ° | 0,001 |
| Дискретность оси C контршпинделя, ° | 0,001 |
| Система ЧПУ | |
| Контроллер (система ЧПУ) | Тайвань SYNTEC Syntec210TB-A |
| Дополнительно | |
| Емкость бака СОЖ, Л | 340 |
| Кол-во управляемых каналов обработки | 2 |
| Давление сжатого воздуха, МПа | 0,4 |
| Потребляемая мощность, кВт | 34,8 |
| Габариты и вес | |
| Вес станка, кг | 3 900 |
| Габариты станка, мм | 2600 × 1500 |
