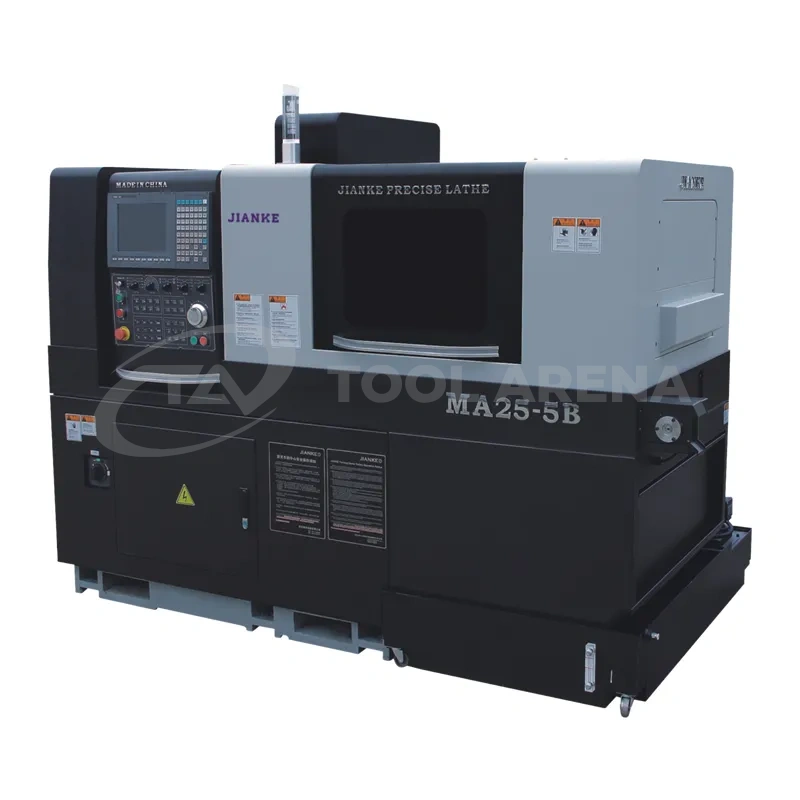

Двухшпиндельный автомат продольного точения (швейцарского типа) - MA25-5B
Новинка
Характеристики
Максимальный диаметр прутка, мм
25
Количество управляемых осей
5
Диаметр прутка контршпинделя, мм
25
Все характеристики
Под заказ
Нашли дешевле?
Получить предложение
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Описание
Двухшпиндельный автомат продольного точения (швейцарского типа) — MA25-5B
MA25-5B — 5-осевой двухшпиндельный автомат для прецизионной обработки заготовок диаметром до 25 мм. Отличие от MA25-5Ⅱ — вращающиеся инструменты оси B на главном шпинделе вместо фиксированного торцевого инструмента.
Два шпинделя
Обработка на главном шпинделе и доработка на противошпинделе в одном цикле.
Обработка на главном шпинделе и доработка на противошпинделе в одном цикле.
5 осей ЧПУ
Оси X1, Y1, Z1, X2, Z2 — токарные и фрезерные операции в одной установке.
Оси X1, Y1, Z1, X2, Z2 — токарные и фрезерные операции в одной установке.
Ось B на главном шпинделе
Вращающиеся инструменты ER11/ER16 для фрезерных операций с торца.
Вращающиеся инструменты ER11/ER16 для фрезерных операций с торца.
Масляноохлаждаемые электрошпиндели
Стабильная геометрия при длительной серийной работе.
Стабильная геометрия при длительной серийной работе.
Ключевые особенности
- Двухшпиндельная схема — полный цикл без ручного перезажима.
- Вращающиеся инструменты оси B на главном шпинделе (4 позиции ER11/ER16).
- 5-осевая кинематика X1, Y1, Z1, X2, Z2.
- Встроенные электрошпиндели с масляным охлаждением.
- Двухканальное управление SYNTEC Syntec210TB-A.
Описание
MA25-5B — двухшпиндельный автомат продольного точения для деталей диаметром до 25 мм. Конфигурация с осью B расширяет фрезерные возможности на главном шпинделе. После обработки деталь передаётся на противошпиндель для доработки обратной стороны.
Технические характеристики
| Двухшпиндельный швейцарский токарный станок с ЧПУ MA25-5B | |||
| Система | Тайвань SYNTEC | Syntec210TB-A | |
| Канал управления | Двойной канал | ||
| Минимальная установка единицы | 0,001 мм | ||
| Обработка | Макс. диаметр обработки | 25 мм | |
| Максимальная длина обработки за один раз | С направляющей втулкой | 195 мм | |
| Без направляющей втулки | 1:2,5D (диаметр:длина) | ||
| Макс. диаметр сверления главного шпинделя | Главный шпиндель, осевое | Φ10 мм | |
| Макс. диаметр резьбы главного шпинделя | Главный шпиндель, осевое | M8 | |
| Максимальный диаметр сверления головки электропривода | Радиальное | Φ8 мм | |
| Максимальный диаметр резьбы головки привода | Радиальное | M6 | |
| Макс. диаметр сверления контршпинделя | Противошпиндель, осевое | Φ8 мм | |
| Макс. диаметр резьбы контршпинделя | Противошпиндель, осевое | M6 | |
| Инструмент | Расположение гнезда инструмента | Верхний держатель инструмента | |
| Главный шпиндель токарного инструмента | 6 шт. | 1×10×10 + 5×12×12 мм | |
| Главный шпиндель со стороны вращающейся силовой головки | 4 шт. | 2×ER11 + 2×ER16 | |
| Вращающиеся инструменты оси B главного шпинделя | 4 шт. | ER11 / ER16 | |
| Фиксированное гнездо для инструмента на торцевой поверхности контршпинделя | 4 шт. | ER11 / ER16 | |
| Шпиндель | Тип основного/вспомогательного шпинделя | Встроенный электрошпиндель с масляным охлаждением | |
| Скорость основного/вспомогательного шпинделя | 10 000 об/мин | ||
| Индекс основного/вспомогательного шпинделя | 0,001° | ||
| Диаметр отверстия главного/вспомогательного шпинделя | 26 мм | ||
| Высота центра основного/вспомогательного шпинделя | 1 018,5 мм | ||
| Мощность двигателя | Мощность главного шпинделя (номинальная/максимальная) | 2,5 / 3,7 кВт | |
| Мощность противошпинделя (номинальная/максимальная) | 2,5 / 3,7 кВт | ||
| Мощность двигателя боковой вращающейся головки | 1,0 кВт | ||
| Скорость вращения боковой головки | ER11 × 2 шт. | 10 000 об/мин | |
| ER16 × 2 шт. | 6 000 об/мин | ||
| Количество подвижных осей | 5 осей | X1, Y1, Z1, X2, Z2 | |
| Быстрая скорость подачи | X1 | 24 м/мин | |
| Y1, Z1, X2, Z2 | 32 м/мин | ||
| Мощность двигателя подвижной оси | 1,0 кВт | ||
| Прочее | Устройство для приёма деталей | Короткий материал | Ленточный конвейер для сбора деталей |
| Длинный материал | Выброс деталей с задней стороны противошпинделя | ||
| Мощность | 15 кВт | ||
| Давление воздуха | Выше 0,4 МПа | ||
| Ёмкость бака для режущего масла | 250 л | ||
| Размер станка (Д × Ш × В) | 2,4 × 1,4 × 1,7 м | ||
| Вес токарного станка | 3 050 кг | ||
Области применения
- Автомобильная промышленность — арматура, фитинги, клапаны и прецизионные детали узлов.
- Медицина и микроэлектроника — миниатюрные втулки, штифты, соединители и имплантаты.
- Авиация, приборостроение и часовое производство — мелкие валы и детали сложного профиля.
- Серийное изготовление тонких валов и мини-деталей с высокими требованиями к точности.
Вопросы и ответы
- Какой максимальный диаметр обрабатываемой детали?
До 25 мм. - Чем MA25-5B отличается от MA25-5Ⅱ?
У MA25-5B вместо фиксированного торцевого инструмента на главном шпинделе установлены вращающиеся инструменты оси B (4 позиции ER11/ER16). - Как обеспечивается точность?
5-осевая кинематика, двухшпиндельная схема и масляноохлаждаемые электрошпиндели. - Можно ли использовать в автоматизированной линии?
Да, двухканальное управление и система приёма деталей позволяют интеграцию в автоматизированные участки. - Какие габариты станка?
Около 2,4 × 1,4 × 1,7 м, масса 3 050 кг. - Для каких операций подходит ось B?
Фрезерование пазов, отверстий и контуров с торца заготовки на главном шпинделе.
Чертежи продукции
Характеристики
| Максимальный диаметр прутка, мм | 25 |
| Количество управляемых осей | 5 |
| Диаметр прутка контршпинделя, мм | 25 |
| Макс. длина точения с вращающейся втулкой, мм | 195 |
| Макс. длина точения без втулки, мм | 62.5 |
| Кол-во / посадка приводного радиального инструмента | 2 / ER11, 2 / ER16 |
| Макс. мощность приводного радиального инструмента, кВт | 1,0 |
| Макс. скорость приводного радиального инструмента, об/мин | 10000 |
| Подачи | |
| Ускоренная подача по осям Z, м/мин | 32 |
| Ускоренная подача по оси X, м/мин | 24 |
| Шпиндель | |
| Тип привода | мотор-шпиндель |
| Кол-во / посадка инструментов для наружной обработки | 1×10×10 + 5×12×12 мм |
| Кол-во / посадка инструментов для внутренней обработки (противошпиндель) | ER11 / ER16 |
| Мощность привода шпинделя (пост / 30 мин) | 2,5 / 3,7 |
| Мощность привода контршпинделя (пост. / 30 мин), кВт | 2,5 / 3,7 |
| Максимальная частота вращения шпинделя, об/мин | 10000 |
| Дискретность оси C, ° | 0,001 |
| Дискретность оси C контршпинделя, ° | 0,001 |
| Система ЧПУ | |
| Контроллер (система ЧПУ) | Syntec210TB-A |
| Дополнительно | |
| Емкость бака СОЖ, Л | 250 |
| Кол-во управляемых каналов обработки | 2 |
| Давление сжатого воздуха, МПа | 0,4 |
| Потребляемая мощность, кВт | 15 |
| Габариты и вес | |
| Вес станка, кг | 3 050 |
| Габариты станка, мм | 2400 × 1400 |
