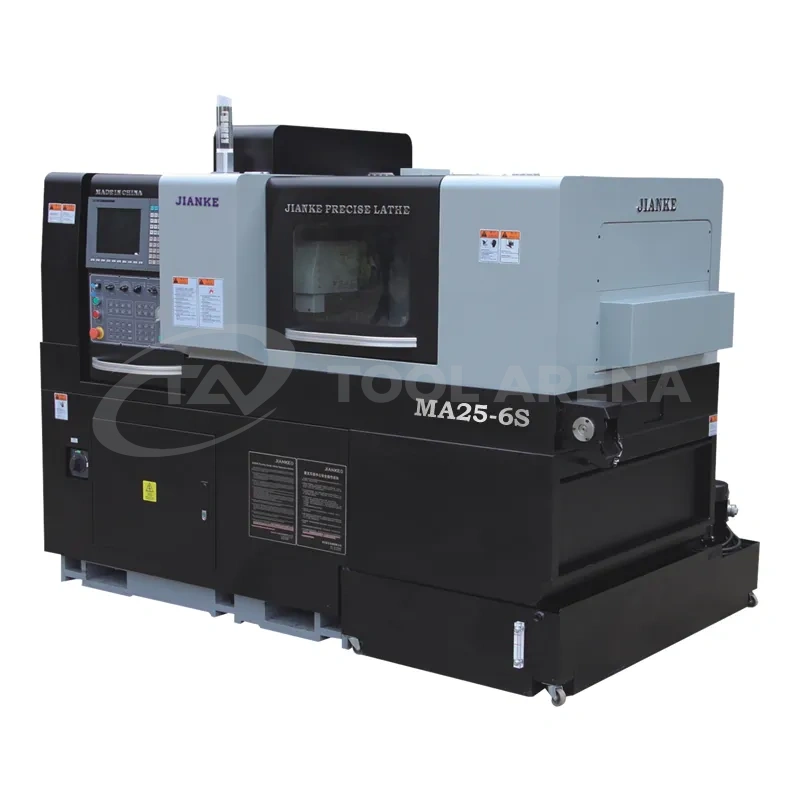

MA25-6S - двухшпиндельный автомат продольного точения швейцарского типа
Новинка
Характеристики
Максимальный диаметр прутка, мм
25
Количество управляемых осей
6
Макс. длина точения с вращающейся втулкой, мм
195
Все характеристики
Под заказ
Нашли дешевле?
Получить предложение
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Описание
MA25-6S — двухшпиндельный автомат продольного точения швейцарского типа
MA25-6S рассчитан на обработку прутка до 25 мм и сочетает двухшпиндельную схему с 6-осевой кинематикой, что удобно для деталей, где нужно завершать обратную сторону прямо в одном цикле.
6 управляемых осей
Оси X1, Y1, Z1, X2, Y2, Z2 дают больше свободы при обработке со стороны противошпинделя.
Оси X1, Y1, Z1, X2, Y2, Z2 дают больше свободы при обработке со стороны противошпинделя.
Два шпинделя
Передача детали между шпинделями снижает число промежуточных установов.
Передача детали между шпинделями снижает число промежуточных установов.
Компактная силовая схема
Шпиндели 2,5 / 3,7 кВт подходят для точной серийной обработки мелких и средних деталей.
Шпиндели 2,5 / 3,7 кВт подходят для точной серийной обработки мелких и средних деталей.
Развитая оснастка
Есть приводные и фиксированные позиции на главном и противошпинделе.
Есть приводные и фиксированные позиции на главном и противошпинделе.
Ключевые особенности
- 6-осевая кинематика полезна для сложной боковой и торцевой обработки после передачи детали на противошпиндель.
- Главный и противошпиндель имеют индексацию 0,001° и скорость до 10 000 об/мин.
- Поддерживается работа с направляющей втулкой до 195 мм за подачу и без втулки в режиме короткой детали.
- На противошпинделе предусмотрены фиксированные, торцевые и боковые приводные позиции.
- Система управления — двухканальная SYNTEC Syntec210TB-A.
Описание
По таблице донора MA25-6S является развитием серии MA25 с увеличенным набором инструмента на противошпинделе. Станок особенно интересен для производства деталей, где кроме основной токарной обработки требуется вторичная торцевая или боковая обработка после перехвата детали.
За счёт сравнительно компактных габаритов и умеренной потребляемой мощности модель хорошо подходит для серийных участков по изготовлению фитингов, штуцеров, прецизионных втулок, осей и других небольших деталей вращения с несколькими переходами.
Технические характеристики
| Двухшпиндельный швейцарский токарный станок с ЧПУ MA25-6S | |||
| Система | Система ЧПУ | Тайвань SYNTEC Syntec210TB-A | |
| Канал управления | Двойной канал | ||
| Минимальная установка единицы | 0,001 мм | ||
| Обработка | Макс. диаметр обработки | 25 мм | |
| Максимальная длина обработки за один раз | С направляющей втулкой | 195 мм | |
| Без направляющей втулки | 1:2,5D (диаметр:длина) | ||
| Макс. диаметр сверления главного шпинделя | осевой (главный шпиндель) | Φ10 мм | |
| Диаметр резьбы главного шпинделя | осевой | M8 | |
| Макс. диаметр сверления вращающегося инструмента | радиальный | Φ8 мм | |
| Макс. диаметр нарезаемой резьбы вращающимися инструментами | радиальный | M6 | |
| Макс. диаметр сверления контршпинделя | Осевой (противошпиндельный) | Φ8 мм | |
| Макс. диаметр резьбы контршпинделя | осевой | M6 | |
| Инструмент | Расположение инструментальной базы | Верхний ряд | |
| Наружные резцы главного шпинделя | 6 шт. | 1×16×16 мм + 5×12×12 мм | |
| Приводной инструмент со стороны главного шпинделя | 4 шт. | 2×ER11 + 2×ER16 | |
| Фиксированный инструмент на торце главного шпинделя | 4 шт | ER11 / ER16 | |
| Фиксированный инструмент на торце противошпинделя | 4 шт. | ER11 / ER16 | |
| Торцевой приводной инструмент противошпинделя | 3 шт. | ER11 / ER16 | |
| Боковой приводной инструмент противошпинделя | 4 шт. | ER11 / ER16 | |
| Наружные резцы противошпинделя | 2 шт. | 12×12 мм | |
| Шпиндель | Тип главного/противошпинделя | Электрошпиндель с внутренним масляным охлаждением | |
| Скорость главного/противошпинделя | 10 000 об/мин | ||
| Индексация главного/противошпинделя | 0,001° | ||
| Диаметр сквозного отверстия главного/противошпинделя | 26 мм | ||
| Высота центра главного/противошпинделя | 1 018,5 мм | ||
| Мощность двигателя | Мощность главного шпинделя (номинальная/максимальная) | 2,5 / 3,7 кВт | |
| Мощность противошпинделя (номинальная/максимальная) | 2,5 / 3,7 кВт | ||
| Мощность двигателя вращающихся инструментов главного/вспомогательного шпинделя | 1.1 кВт | ||
| Скорость инструмента со стороны главного шпинделя | ER11 × 2 шт. | 10 000 об/мин | |
| ER16 × 2 шт. | 6 000 об/мин | ||
| Скорость инструмента противошпинделя | Боковой приводной инструмент | 6 000 об/мин | |
| Торцевой приводной инструмент | 6 500 об/мин | ||
| Количество подвижных осей | 6 осей | X1, Y1, Z1, X2, Y2, Z2 | |
| Быстрая скорость подачи | X1, Y2 | 24 м/мин | |
| Y1, Z1, X2, Z2 | 32 м/мин | ||
| Мощность двигателя осей | 1,0 кВт | ||
| Прочее | Устройство приёма деталей | Короткий материал | Ленточный конвейер для сбора деталей |
| Длинный материал | Выброс через противошпиндель | ||
| Мощность | 15 кВт | ||
| Давление воздуха | Выше 0,4 МПа | ||
| Ёмкость бака для технологического масла | 250 л | ||
| Размер станка (Д × Ш × В) | 2,4 × 1,4 × 1,7 м | ||
| Масса станка | 3 050 кг | ||
Области применения
- Точное серийное производство фитингов, штуцеров, мелких корпусов и осей с обработкой с двух сторон.
- Медицинские и электронные детали малого диаметра, где важны повторяемость и минимальная деформация после перехвата.
- Приборостроение и контрактная мехобработка многопереходных деталей до 25 мм.
- Участки, где нужно сократить межоперационную логистику и закрывать максимум операций на одном автомате.
Вопросы и ответы
- Какой максимальный диаметр обработки у MA25-6S?
До 25 мм по донорской спецификации. - Зачем модели нужна ось Y2?
Она расширяет возможности обработки на противошпинделе и позволяет выполнять более сложные боковые переходы в одном цикле. - Какая скорость шпинделей?
Главный и противошпиндель развивают до 10 000 об/мин. - Можно ли работать без направляющей втулки?
Да, для коротких деталей при соотношении длины к диаметру 1:2,5. - Какой бак СОЖ установлен?
По таблице — 250 л. - Для каких производств подходит станок?
Для серийных участков, где нужно в одном цикле выполнять точение, сверление, резьбу и обратную обработку мелких деталей.
Чертежи продукции
Характеристики
| Максимальный диаметр прутка, мм | 25 |
| Количество управляемых осей | 6 |
| Макс. длина точения с вращающейся втулкой, мм | 195 |
| Макс. длина точения без втулки, мм | 62.5 |
| Кол-во / посадка приводного радиального инструмента | ER11 / ER16 |
| Подачи | |
| Ускоренная подача по осям Z, м/мин | 32 |
| Ускоренная подача по оси Y, м/мин | 24 |
| Шпиндель | |
| Кол-во / посадка инструментов для наружной обработки | 1×16×16 мм + 5×12×12 мм |
| Кол-во / посадка инструментов для внутренней обработки (главный шпиндель) | ER11 / ER16 |
| Кол-во / посадка инструментов для внутренней обработки (противошпиндель) | ER11 / ER16 |
| Мощность привода шпинделя (пост / 30 мин) | 2,5 / 3,7 |
| Мощность привода контршпинделя (пост. / 30 мин), кВт | 2,5 / 3,7 |
| Дискретность оси C, ° | 0,001 |
| Дискретность оси C контршпинделя, ° | 0,001 |
| Система ЧПУ | |
| Контроллер (система ЧПУ) | Тайвань SYNTEC Syntec210TB-A |
| Дополнительно | |
| Емкость бака СОЖ, Л | 250 |
| Кол-во управляемых каналов обработки | 2 |
| Давление сжатого воздуха, МПа | 0,4 |
| Потребляемая мощность, кВт | 15 |
| Габариты и вес | |
| Вес станка, кг | 3 050 |
| Габариты станка, мм | 2400 × 1400 |
