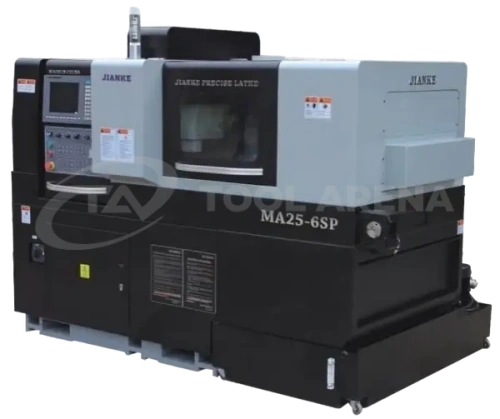

MA25-6SP - двухшпиндельный автомат продольного точения швейцарского типа
Новинка
Характеристики
Максимальный диаметр прутка, мм
25
Количество управляемых осей
6
Макс. длина точения с вращающейся втулкой, мм
195
Все характеристики
Под заказ
Нашли дешевле?
Получить предложение
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Описание

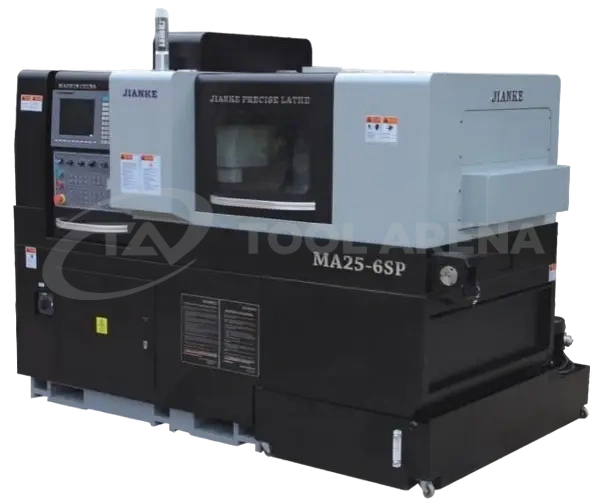

MA25-6SP — двухшпиндельный автомат продольного точения швейцарского типа
MA25-6SP — версия серии MA25 с расширенной инструментальной компоновкой и глубокой расточной позицией 400 мм. Модель рассчитана на пруток до 25 мм и предназначена для серийных деталей, где требуется насыщенный маршрут обработки с двух сторон.
6 управляемых осей
Кинематика X1, Y1, Z1, X2, Y2, Z2 для обработки с двух сторон без переноса детали на отдельный станок.
Кинематика X1, Y1, Z1, X2, Y2, Z2 для обработки с двух сторон без переноса детали на отдельный станок.
Ось B и глубокое растачивание
Дополнительные инструментальные позиции и глубокая расточная позиция 400 мм расширяют технологические возможности.
Дополнительные инструментальные позиции и глубокая расточная позиция 400 мм расширяют технологические возможности.
Режим со втулкой и без неё
Подходит как для длинных валиков, так и для коротких деталей с минимальными отходами прутка.
Подходит как для длинных валиков, так и для коротких деталей с минимальными отходами прутка.
Масляноохлаждаемые электрошпиндели
Стабильный размер при длительной серийной работе и хорошая жёсткость узла.
Стабильный размер при длительной серийной работе и хорошая жёсткость узла.
Ключевые особенности
- Двухканальная система SYNTEC 220TB с минимальной единицей задания 0,001 мм.
- Режим работы с направляющей втулкой до 195 мм за подачу и без втулки для коротких деталей.
- Главный и противошпиндель развивают до 10 000 об/мин и имеют индексацию 0,001°.
- Развитая инструментальная схема: ось B, торцевой и боковой приводной инструмент противошпинделя, глубокая расточная позиция 400 мм.
- Передний конвейер для коротких деталей и выброс длинных деталей через противошпиндель.
Описание
MA25-6SP ориентирован на детали малого и среднего диаметра, где за один цикл нужно совместить точение, осевое и радиальное сверление, нарезание резьбы и обработку после передачи на противошпиндель. В отличие от базовых версий серии, здесь расширен состав инструмента, а в таблице донора отдельно указана глубокая расточная позиция 400 мм.
С практической точки зрения это станок для более насыщенных маршрутов обработки: прецизионные фитинги, ступенчатые валики, детали приборостроения и сложные токарно-фрезерные элементы, где требуется уменьшить количество межоперационных переходов и сократить время цикла.
Технические характеристики
| Двухшпиндельный автомат продольного точения с ЧПУ MA25-6SP | |||
| Система | Система ЧПУ | Тайвань SYNTEC 220TB | |
| Канал управления | Двойной канал | ||
| Минимальная установка единицы | 0,001 мм | ||
| Обработка | Макс. диаметр обработки | 25 мм | |
| Максимальная длина обработки за один раз | С направляющей втулкой | 195 мм | |
| Без направляющей втулки | 1:2,5D (диаметр:длина) | ||
| Макс. диаметр сверления главного шпинделя | осевой (главный шпиндель) | Φ10 мм | |
| Диаметр резьбы главного шпинделя | осевой | M8 | |
| Макс. диаметр сверления вращающегося инструмента | радиальный | Φ8 мм | |
| Макс. диаметр нарезаемой резьбы вращающимися инструментами | радиальный | M6 | |
| Макс. диаметр сверления контршпинделя | Противошпиндель, осевое | Φ8 мм | |
| Макс. диаметр резьбы контршпинделя | осевой | M6 | |
| Инструмент | Расположение инструментальной базы | Верхний ряд | |
| Наружные резцы главного шпинделя | 6 шт. | 1×16×16 мм + 5×12×12 мм | |
| Приводной инструмент со стороны главного шпинделя | 4 шт. | 2×ER11 + 2×ER16 | |
| Приводной инструмент оси B главного шпинделя | 4 шт. | ER11 / ER16 | |
| Фиксированный инструмент на торце противошпинделя | 3 шт. | ER11 / ER16 | |
| Торцевой приводной инструмент противошпинделя | 3 шт. | ER11 / ER16 | |
| Боковой приводной инструмент противошпинделя | 2 шт. | ER11 / ER16 | |
| Приводной инструмент оси B противошпинделя | 4 шт. | ER11 / ER16 | |
| Наружные резцы противошпинделя | 2 шт. | 12×12 мм | |
| Глубокая расточная позиция | 1 шт. | 400 мм | |
| Шпиндель | Тип главного/противошпинделя | Электрошпиндель с внутренним масляным охлаждением | |
| Скорость главного/противошпинделя | 10 000 об/мин | ||
| Индексация главного/противошпинделя | 0,001° | ||
| Диаметр сквозного отверстия главного/противошпинделя | 26 мм | ||
| Высота центра главного/противошпинделя | 1 018,5 мм | ||
| Мощность двигателя | Мощность главного шпинделя (номинальная/максимальная) | 2,5 / 3,7 кВт | |
| Мощность противошпинделя (номинальная/максимальная) | 2,5 / 3,7 кВт | ||
| Мощность приводного инструмента главного/противошпинделя | 1,1 кВт | ||
| Скорость инструмента со стороны главного шпинделя | ER11 × 2 шт. | 10 000 об/мин | |
| ER16 × 2 шт. | 6 000 об/мин | ||
| Скорость инструмента противошпинделя | Боковой приводной инструмент | 6 000 об/мин | |
| Торцевой приводной инструмент | 6 500 об/мин | ||
| Количество подвижных осей | 6 осей | X1, Y1, Z1, X2, Y2, Z2 | |
| Быстрая скорость подачи | X1, Y2 | 24 м/мин | |
| Y1, Z1, X2, Z2 | 32 м/мин | ||
| Мощность двигателя осей | 1,0 кВт | ||
| Прочее | Устройство приёма деталей | Короткий материал | Ленточный конвейер для сбора деталей |
| Длинный материал | Выброс через противошпиндель | ||
| Мощность | 15 кВт | ||
| Давление воздуха | Выше 0,4 МПа | ||
| Ёмкость бака для технологического масла | 250 л | ||
| Размер станка (Д × Ш × В) | 2,4 × 1,4 × 1,7 м | ||
| Масса станка | 3 600 кг | ||
Области применения
- Детали со сложной обратной обработкой и насыщенным маршрутом из нескольких торцевых и боковых переходов.
- Точная арматура, валы малого диаметра, приборные детали и тонкие корпуса.
- Серийное производство, где важно сократить межоперационные запасы и количество переналадок.
- Технологии глубокого растачивания и комбинированной токарно-фрезерной обработки на одном оборудовании.
Вопросы и ответы
- Чем MA25-6SP отличается от MA25-6S?
У версии SP расширен набор инструмента, добавлены позиции оси B и указана глубокая расточная позиция 400 мм. - Какой максимальный диаметр обработки?
До 25 мм по донорской таблице. - Можно ли работать как с длинным, так и с коротким прутком?
Да, поддерживаются режимы с направляющей втулкой и без неё. - Как реализован съём готовых деталей?
Короткие детали подаются на ленточный конвейер, длинные могут выбрасываться через противошпиндель. - Какая масса станка?
Около 3 600 кг. - Для каких задач особенно полезна модель?
Для сложных серийных деталей, где нужно закрыть максимум операций за один установ и уменьшить число промежуточных переходов.
Чертежи продукции
Характеристики
| Максимальный диаметр прутка, мм | 25 |
| Количество управляемых осей | 6 |
| Макс. длина точения с вращающейся втулкой, мм | 195 |
| Макс. длина точения без втулки, мм | 62.5 |
| Кол-во / посадка приводного радиального инструмента | ER11 / ER16 |
| Макс. мощность приводного радиального инструмента, кВт | 1,1 |
| Подачи | |
| Ускоренная подача по осям Z, м/мин | 32 |
| Ускоренная подача по оси Y, м/мин | 24 |
| Шпиндель | |
| Кол-во / посадка инструментов для наружной обработки | 1×16×16 мм + 5×12×12 мм |
| Кол-во / посадка инструментов для внутренней обработки (противошпиндель) | ER11 / ER16 |
| Мощность привода шпинделя (пост / 30 мин) | 2,5 / 3,7 |
| Мощность привода контршпинделя (пост. / 30 мин), кВт | 2,5 / 3,7 |
| Дискретность оси C, ° | 0,001 |
| Дискретность оси C контршпинделя, ° | 0,001 |
| Система ЧПУ | |
| Контроллер (система ЧПУ) | Тайвань SYNTEC 220TB |
| Дополнительно | |
| Емкость бака СОЖ, Л | 250 |
| Кол-во управляемых каналов обработки | 2 |
| Давление сжатого воздуха, МПа | 0,4 |
| Потребляемая мощность, кВт | 15 |
| Габариты и вес | |
| Вес станка, кг | 3 600 |
| Габариты станка, мм | 2400 × 1400 |
