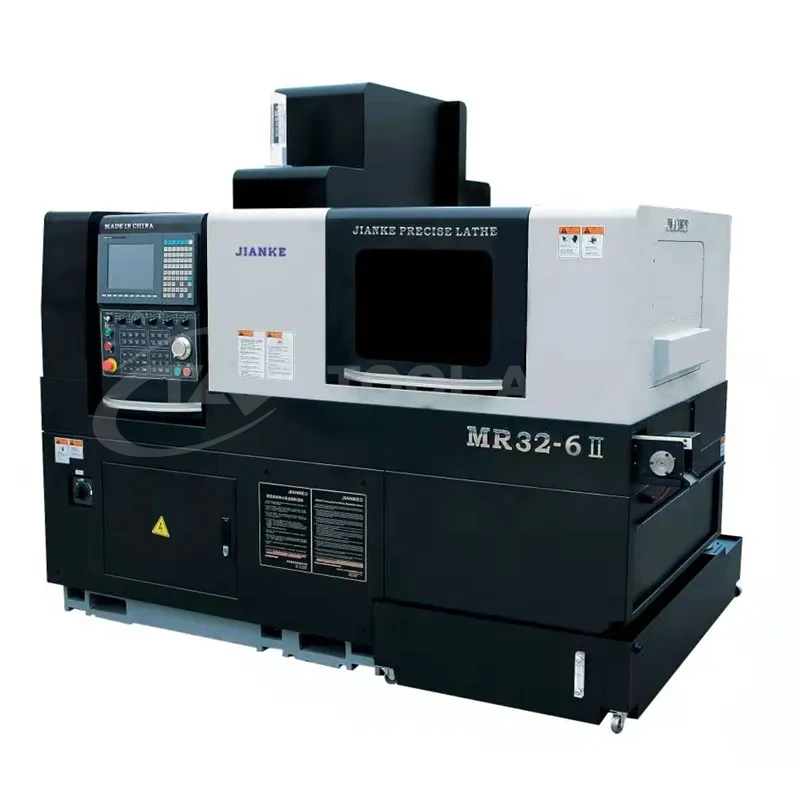

MR32-6Ⅱ - двухшпиндельный автомат продольного точения (швейцарского типа)
Новинка
Характеристики
Максимальный диаметр прутка, мм
32
Количество управляемых осей
6
Диаметр прутка контршпинделя, мм
32
Все характеристики
Под заказ
Нашли дешевле?
Получить предложение
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Описание
MR32-6Ⅱ — двухшпиндельный автомат продольного точения (швейцарского типа)
6-осевой двухшпиндельный станок для прецизионной обработки цилиндрических заготовок диаметром до 32 мм. Оптимален для серийного производства мелких деталей со сложным профилем и высокими требованиями к точности.
Два шпинделя
Одновременная или последовательная обработка двух заготовок в одном автоматическом цикле.
Одновременная или последовательная обработка двух заготовок в одном автоматическом цикле.
6 осей ЧПУ
Кинематика X1, Y1, Z1, X2, Y2, Z2 для токарных и фрезерных операций без перезажима.
Кинематика X1, Y1, Z1, X2, Y2, Z2 для токарных и фрезерных операций без перезажима.
Серводвигатели шпинделей
Плавный разгон и стабильная работа при длительных серийных циклах.
Плавный разгон и стабильная работа при длительных серийных циклах.
Компактный корпус
Умеренная установочная площадь — удобно для цехов с ограниченным пространством.
Умеренная установочная площадь — удобно для цехов с ограниченным пространством.
Ключевые особенности
- Двухшпиндельная схема для высокоэффективного центрирования заготовок до 32 мм.
- 6-осевая система ЧПУ SYNTEC с шагом установки 0,001 мм.
- Прецизионные линейные направляющие и шарико-винтовые передачи — точность центрирования ±0,005 мм (по данным производителя).
- Встроенные масляноохлаждаемые электрошпиндели с индексацией 0,001°.
- Сенсорный интерфейс для удобной наладки и контроля процесса.
Описание
MR32-6Ⅱ — высокоточный двухшпиндельный автомат продольного точения (швейцарского типа) для быстрой и точной обработки цилиндрических заготовок. Два независимо управляемых шпинделя на прецизионных направляющих позволяют совмещать операции на главном и противошпинделе, существенно повышая производительность по сравнению с одношпиндельными решениями.
Шесть управляемых осей дают дополнительную свободу при обработке боковых поверхностей и торцевых элементов. Станок поддерживает работу с направляющей втулкой (до 260 мм подачи) и без неё (соотношение длины к диаметру до 1:2,5). Компактная конструкция упрощает размещение на производственных участках.
Технические характеристики
| Двухшпиндельный автомат продольного точения (швейцарского типа) с ЧПУ MR32-6II | |||
| Система | Тайвань SYNTEC | Syntec 220TB | |
| Канал управления | Двойной канал | ||
| Минимальная установка единицы | 0,001 мм | ||
| Обработка | Макс. диаметр обработки | 32 мм | |
| Максимальная длина обработки за один раз | С направляющей втулкой | 260 мм | |
| Без направляющей втулки | 1:2,5D (диаметр:длина) | ||
| Макс. диаметр сверления главного шпинделя | Главный шпиндель, осевое | ER20 — Φ13 мм | |
| ER16 — Φ10 мм | |||
| ER11 — Φ7 мм | |||
| Максимальный диаметр сверления головки электропривода | Радиальное | Φ10 мм | |
| Макс. диаметр сверления контршпинделя | Противошпиндель, осевое | Φ10 мм | |
| Макс. диаметр резьбы контршпинделя | Противошпиндель, осевое | M8 | |
| Инструмент | Расположение гнезда инструмента | Верхнее посадочное место для инструмента | |
| Главный шпиндель токарного инструмента | 6 шт. | 16×16 мм | |
| Главный шпиндель, вращающаяся силовая головка | 5 шт. | ER16 | |
| Фиксированный инструмент на торце главного шпинделя | 4 шт. | ER11 / ER16 / ER20 | |
| Фиксированный инструмент на торце контршпинделя | 4 шт. | ER11 / ER16 | |
| Шпиндель | Тип основного/вспомогательного шпинделя | Встроенный электрошпиндель с масляным охлаждением | |
| Скорость основного/вспомогательного шпинделя | 8 000 об/мин | ||
| Индекс основного/вспомогательного шпинделя | 0,001° | ||
| Диаметр отверстия главного/вспомогательного шпинделя | 34 мм | ||
| Высота центра основного/вспомогательного шпинделя | 1 060 мм | ||
| Мощность двигателя | Мощность главного шпинделя (номинальная/максимальная) | 3,5 / 6,0 кВт | |
| Мощность противошпинделя (номинальная/максимальная) | 3,5 / 6,0 кВт | ||
| Мощность двигателя боковой вращающейся головки | 1,7 кВт | ||
| Скорость вращения боковой головки | 5 000 об/мин | ||
| Количество подвижных осей | 6 осей | X1, Y1, Z1, X2, Y2, Z2 | |
| Быстрая скорость подачи | X1, Y1, Y2 | 24 м/мин | |
| Z1, Z2, X2 | 32 м/мин | ||
| Мощность двигателя подвижной оси | 0,75 кВт | ||
| Прочее | Устройство для приёма деталей | Короткий материал | Ленточный конвейер для сбора деталей |
| Длинный материал | Выброс через противошпиндель | ||
| Мощность | 20 кВт | ||
| Давление воздуха | Выше 0,4 МПа | ||
| Ёмкость бака для режущего масла | 286 л | ||
| Размер машины (Д×Ш×В) | 2,47 × 1,6 × 2,0 м | ||
| Вес токарного станка | 3 880 кг | ||
Области применения
- Автомобильная промышленность — арматура, фитинги, клапаны и прецизионные детали узлов.
- Медицина и микроэлектроника — миниатюрные втулки, штифты, соединители и имплантаты.
- Авиация, приборостроение и часовое производство — мелкие валы и детали сложного профиля.
- Серийное изготовление тонких валов и мини-деталей с высокими требованиями к точности.
Вопросы и ответы
- Какой максимальный диаметр заготовки у MR32-6Ⅱ?
До 32 мм — в соответствии с номенклатурой серии MR32. - Какой тип привода шпинделя используется?
Серводвигатели переменного тока с плавным управлением скоростью и положением. - За счёт чего достигается точность центрирования?
За счёт прецизионной системы ЧПУ, сервоприводных шпинделей и качественной механики направляющих. - Подходит ли станок для автоматизированных линий?
Да, двухканальное ЧПУ и система приёма деталей позволяют интегрировать оборудование в автоматизированные участки. - Какой интерфейс управления?
Сенсорный экран для оперативной наладки и мониторинга ключевых параметров. - Какие заготовки можно обрабатывать?
Цилиндрические и профильные детали в пределах паспортных ограничений по диаметру, длине и оснастке.
Чертежи продукции
Характеристики
| Максимальный диаметр прутка, мм | 32 |
| Количество управляемых осей | 6 |
| Диаметр прутка контршпинделя, мм | 32 |
| Макс. длина точения с вращающейся втулкой, мм | 260 |
| Макс. длина точения без втулки, мм | 80 |
| Макс. мощность приводного радиального инструмента, кВт | 1,7 |
| Макс. скорость приводного радиального инструмента, об/мин | 5000 |
| Подачи | |
| Ускоренная подача по осям Z, м/мин | 32 |
| Ускоренная подача по оси Y, м/мин | 24 |
| Шпиндель | |
| Тип привода | мотор-шпиндель |
| Кол-во / посадка инструментов для наружной обработки | 16×16 мм |
| Кол-во / посадка инструментов для внутренней обработки (главный шпиндель) | ER11 / ER16 / ER20 |
| Кол-во / посадка инструментов для внутренней обработки (противошпиндель) | ER11 / ER16 |
| Мощность привода шпинделя (пост / 30 мин) | 3,5 / 6,0 |
| Мощность привода контршпинделя (пост. / 30 мин), кВт | 3,5 / 6,0 |
| Максимальная частота вращения шпинделя, об/мин | 8000 |
| Дискретность оси C, ° | 0,001 |
| Дискретность оси C контршпинделя, ° | 0,001 |
| Система ЧПУ | |
| Контроллер (система ЧПУ) | Syntec 220TB |
| Дополнительно | |
| Емкость бака СОЖ, Л | 286 |
| Кол-во управляемых каналов обработки | 2 |
| Давление сжатого воздуха, МПа | 0,4 |
| Потребляемая мощность, кВт | 20 |
| Габариты и вес | |
| Вес станка, кг | 3 880 |
| Габариты станка, мм | 2470 × 1600 |
