Двухшпиндельный автомат продольного точения (швейцарского типа) - MR35-5Ⅱ
Двухшпиндельный автомат продольного точения (швейцарского типа) — MR35-5Ⅱ

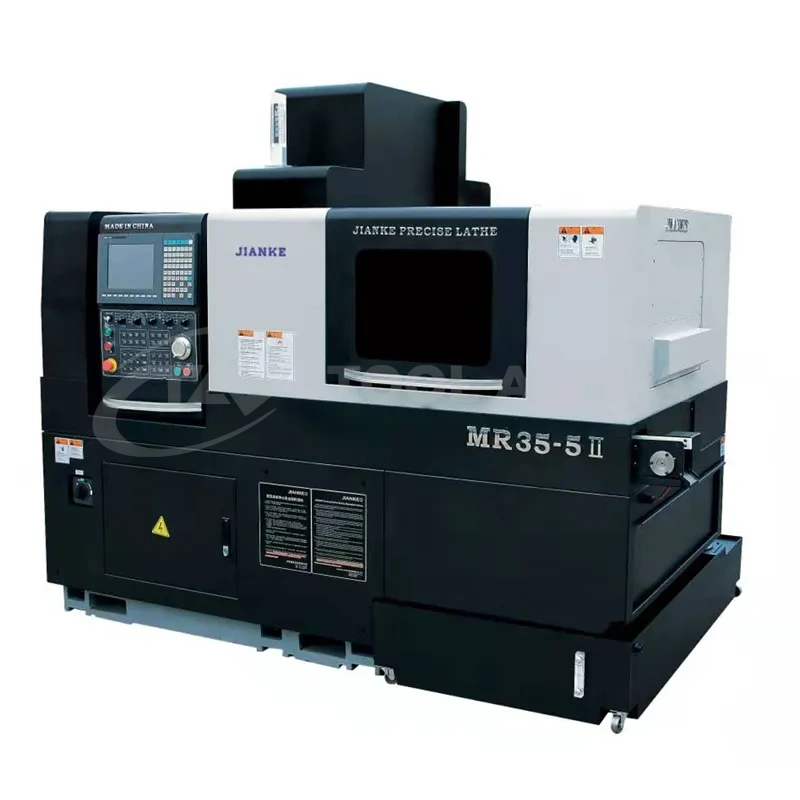

MR35-5Ⅱ — 5-осевой двухшпиндельный автомат для прецизионной обработки заготовок диаметром до 35 мм с увеличенным проходом шпинделя (37 мм).
Обработка на главном шпинделе и доработка на противошпинделе в одном цикле.
Мощные электрошпиндели 3,5/6,0 кВт, длина обработки до 260 мм.
Оси X1, Y1, Z1, X2, Z2.
Syntec210TB-A, двухканальное управление.
Ключевые особенности
- Увеличенный диаметр обработки до 35 мм по сравнению с MR32-5Ⅱ.
- Осевое сверление и нарезание резьбы через патроны ER20/ER16/ER11.
- Верхний инструментальный магазин: 6 токарных, 5 приводных, 4 торцевых позиции.
- Масляноохлаждаемые электрошпиндели, 8 000 об/мин.
Описание
MR35-5Ⅱ — старшая модель серии MR для деталей диаметром до 35 мм. Конструкция аналогична MR32-5Ⅱ, но с увеличенным проходом шпинделя и максимальным диаметром заготовки. Двухшпиндельная схема обеспечивает полный цикл обработки без ручного перезажима.
Технические характеристики
| Двухшпиндельный швейцарский токарный станок с ЧПУ MR35-5II | |||
| Система | Тайвань SYNTEC | Syntec210TB-A | |
| Канал управления | Двойной канал | ||
| Минимальная установка единицы | 0,001 мм | ||
| Обработка | Макс. диаметр обработки | 35 мм | |
| Максимальная длина обработки за один раз | С направляющей втулкой | 260 мм | |
| Без направляющей втулки | 1:2,5D (диаметр:длина) | ||
| Макс. диаметр сверления главного шпинделя | Главный шпиндель, осевое | ER20 — Φ13 мм | |
| ER16 — Φ10 мм | |||
| ER11 — Φ7 мм | |||
| Макс. диаметр резьбы главного шпинделя | Главный шпиндель, осевое | ER20 — M12 | |
| ER16 — M8 | |||
| ER11 — M6 | |||
| Максимальный диаметр сверления головки электропривода | Радиальное | Φ10 мм | |
| Максимальный диаметр резьбы головки привода | Радиальное | M8 | |
| Макс. диаметр сверления контршпинделя | Противошпиндель, осевое | Φ10 мм | |
| Макс. диаметр резьбы контршпинделя | Противошпиндель, осевое | M8 | |
| Инструмент | Расположение гнезда инструмента | Верхний держатель инструмента | |
| Главный шпиндель токарного инструмента | 6 шт. | 6×16×16 мм | |
| Главный шпиндель со стороны вращающейся силовой головки | 5 шт. | 5×ER16 | |
| Фиксированное гнездо для инструмента на торце главного шпинделя | 4 шт. | 3×ER11/ER16 + 1×ER20 | |
| Фиксированное гнездо для инструмента на торцевой поверхности контршпинделя | 4 шт. | ER11 / ER16 | |
| Шпиндель | Тип основного/вспомогательного шпинделя | Встроенный электрошпиндель с масляным охлаждением | |
| Скорость основного/вспомогательного шпинделя | 8 000 об/мин | ||
| Индекс основного/вспомогательного шпинделя | 0,001° | ||
| Диаметр отверстия главного/вспомогательного шпинделя | 37 мм | ||
| Высота центра основного/вспомогательного шпинделя | 1 060 мм | ||
| Мощность двигателя | Мощность главного шпинделя (номинальная/максимальная) | 3,5 / 6,0 кВт | |
| Мощность противошпинделя (номинальная/максимальная) | 3,5 / 6,0 кВт | ||
| Мощность двигателя боковой вращающейся головки | 1,7 кВт | ||
| Скорость вращения боковой головки | 5 000 об/мин | ||
| Количество подвижных осей | 5 осей | X1, Y1, Z1, X2, Z2 | |
| Быстрая скорость подачи | 24 м/мин | ||
| Мощность двигателя подвижной оси | 0,75 кВт | ||
| Прочее | Устройство для приёма деталей | Короткий материал | Ленточный конвейер для сбора деталей |
| Длинный материал | Выброс деталей с задней стороны противошпинделя | ||
| Мощность | 20 кВт | ||
| Давление воздуха | Выше 0,4 МПа | ||
| Ёмкость бака для режущего масла | 286 л | ||
| Размер станка (Д × Ш × В) | 2,47 × 1,6 × 2,0 м | ||
| Вес токарного станка | 3 880 кг | ||
Области применения
- Автомобильная промышленность — арматура, фитинги, клапаны и прецизионные детали узлов.
- Медицина и микроэлектроника — миниатюрные втулки, штифты, соединители и имплантаты.
- Авиация, приборостроение и часовое производство — мелкие валы и детали сложного профиля.
- Серийное изготовление тонких валов и мини-деталей с высокими требованиями к точности.
Вопросы и ответы
- Какой максимальный диаметр обрабатываемой детали?
До 35 мм. - Чем MR35-5Ⅱ отличается от MR32-5Ⅱ?
Больший диаметр обработки (35 мм против 32 мм) и проход шпинделя 37 мм против 34 мм. - Какая максимальная длина обработки?
До 260 мм с направляющей втулкой. - Какие габариты станка?
Около 2,47 × 1,6 × 2,0 м, масса 3 880 кг. - Какое ЧПУ установлено?
SYNTEC Syntec210TB-A, двухканальное управление. - Можно ли интегрировать в автоматизированную линию?
Да, двухканальная архитектура и система приёма деталей позволяют автоматизацию загрузки/выгрузки.
Чертежи продукции
| Максимальный диаметр прутка, мм | 35 |
| Количество управляемых осей | 5 |
| Диаметр прутка контршпинделя, мм | 35 |
| Макс. длина точения с вращающейся втулкой, мм | 260 |
| Макс. длина точения без втулки, мм | 87.5 |
| Кол-во / посадка приводного радиального инструмента | 5 / ER16 |
| Макс. мощность приводного радиального инструмента, кВт | 1,7 |
| Макс. скорость приводного радиального инструмента, об/мин | 5000 |
| Подачи | |
| Ускоренная подача по осям Z, м/мин | 24 |
| Шпиндель | |
| Тип привода | мотор-шпиндель |
| Кол-во / посадка инструментов для наружной обработки | 6×16×16 мм |
| Кол-во / посадка инструментов для внутренней обработки (главный шпиндель) | 3 / ER11, 1 / ER20 |
| Кол-во / посадка инструментов для внутренней обработки (противошпиндель) | ER11 / ER16 |
| Мощность привода шпинделя (пост / 30 мин) | 3,5 / 6,0 |
| Мощность привода контршпинделя (пост. / 30 мин), кВт | 3,5 / 6,0 |
| Максимальная частота вращения шпинделя, об/мин | 8000 |
| Дискретность оси C, ° | 0,001 |
| Дискретность оси C контршпинделя, ° | 0,001 |
| Система ЧПУ | |
| Контроллер (система ЧПУ) | Syntec210TB-A |
| Дополнительно | |
| Емкость бака СОЖ, Л | 286 |
| Кол-во управляемых каналов обработки | 2 |
| Давление сжатого воздуха, МПа | 0,4 |
| Потребляемая мощность, кВт | 20 |
| Габариты и вес | |
| Вес станка, кг | 3 880 |
| Габариты станка, мм | 2470 × 1600 |
