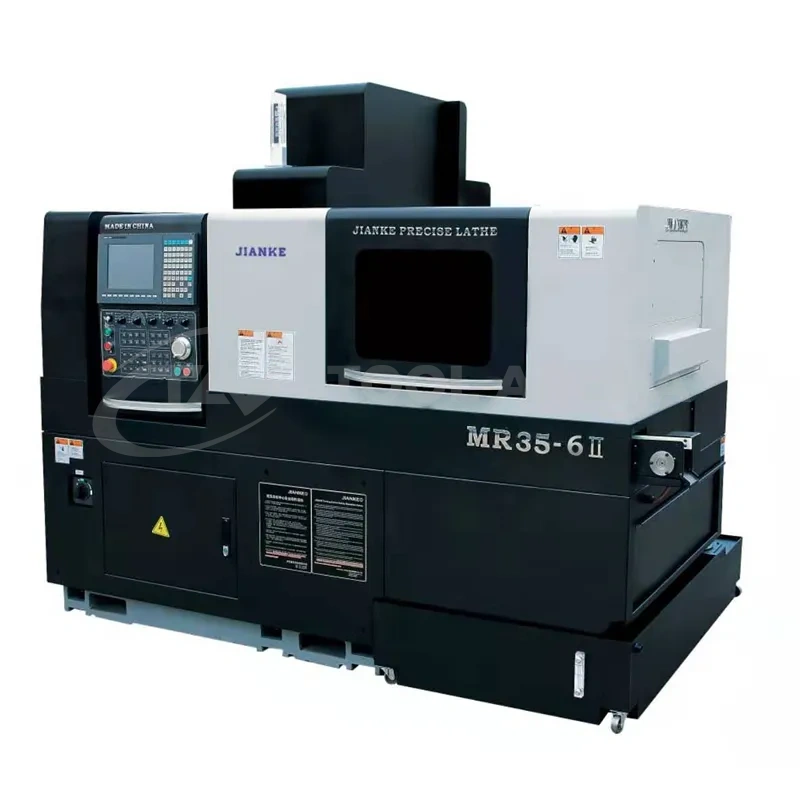

MR35-6Ⅱ - двухшпиндельный автомат продольного точения (швейцарского типа)
MR35-6Ⅱ — двухшпиндельный автомат продольного точения (швейцарского типа)
6-осевой двухшпиндельный станок для прецизионной обработки цилиндрических заготовок диаметром до 35 мм. Расширенная кинематика и живая оснастка дают больше технологических возможностей в одном автоматическом цикле.
Высокоэффективное центрирование и обработка заготовок без лишних перезажимов между операциями.
Оси X1, Y1, Z1, X2, Y2, Z2 — токарные, сверлильные и фрезерные операции в одной установке.
Линейные направляющие и ШВП обеспечивают стабильную точность центрирования при серийной работе.
Удобный интерфейс для наладки, контроля режимов и мониторинга процесса в реальном времени.
Ключевые особенности
- Двухшпиндельная конфигурация для параллельной или последовательной обработки в одном цикле.
- 6-осевая система ЧПУ SYNTEC с двухканальным управлением шпинделями и инструментом.
- Встроенные электрошпиндели с масляным охлаждением — стабильная геометрия при длительной нагрузке.
- Расширенный набор живых и фиксированных инструментальных позиций на главном и противошпинделе.
- Компактная установочная площадь и возможность интеграции с роботизированной загрузкой.
Описание
MR35-6Ⅱ — двухшпиндельный автомат продольного точения (швейцарского типа) швейцарского типа для серийного производства деталей диаметром до 35 мм. Модель ориентирована на сложные цилиндрические заготовки, где требуется совмещение токарных, расточных и фрезерных операций без ручного перезажима.
Шесть управляемых осей расширяют технологические возможности по сравнению с 5-осевыми аналогами: добавляется ось Y2 на противошпинделе, что упрощает обработку боковых поверхностей и торцевых элементов. Станок подходит для деталей с направляющей втулкой (до 260 мм подачи) и для коротких заготовок с соотношением длины к диаметру до 1:2,5.
Технические характеристики
| Двухшпиндельный автомат продольного точения (швейцарского типа) с ЧПУ MR35-6II | |||
| Система | Тайвань SYNTEC | Syntec 220TB | |
| Канал управления | Двойной канал | ||
| Минимальная установка единицы | 0,001 мм | ||
| Обработка | Макс. диаметр обработки | 35 мм | |
| Максимальная длина обработки за один раз | С направляющей втулкой | 260 мм | |
| Без направляющей втулки | 1:2,5D (диаметр:длина) | ||
| Макс. диаметр сверления главного шпинделя | Главный шпиндель, осевое | ER20 — Φ13 мм | |
| ER16 — Φ10 мм | |||
| ER11 — Φ7 мм | |||
| Максимальный диаметр сверления головки электропривода | Радиальное | Φ10 мм | |
| Макс. диаметр сверления контршпинделя | Противошпиндель, осевое | Φ10 мм | |
| Макс. диаметр резьбы контршпинделя | Противошпиндель, осевое | M8 | |
| Инструмент | Расположение гнезда инструмента | Верхнее посадочное место для инструмента | |
| Главный шпиндель токарного инструмента | 6 шт. | 16×16 мм | |
| Главный шпиндель, вращающаяся силовая головка | 5 шт. | ER16 | |
| Фиксированный инструмент на торце главного шпинделя | 4 шт. | ER11 / ER16 / ER20 | |
| Фиксированный инструмент на торце контршпинделя | 4 шт. | ER11 / ER16 | |
| Вращающиеся инструменты противошпинделя | 4 шт. | ER11 / ER16 | |
| Шпиндель | Тип основного/вспомогательного шпинделя | Встроенный электрошпиндель с масляным охлаждением | |
| Скорость основного/вспомогательного шпинделя | 8 000 об/мин | ||
| Индекс основного/вспомогательного шпинделя | 0,001° | ||
| Диаметр отверстия главного/вспомогательного шпинделя | 37 мм | ||
| Высота центра основного/вспомогательного шпинделя | 1 060 мм | ||
| Мощность двигателя | Мощность главного шпинделя (номинальная/максимальная) | 3,5 / 6,0 кВт | |
| Мощность противошпинделя (номинальная/максимальная) | 3,5 / 6,0 кВт | ||
| Мощность двигателя боковой вращающейся головки | 1,7 кВт | ||
| Скорость вращения боковой головки | 5 000 об/мин | ||
| Количество подвижных осей | 6 осей | X1, Y1, Z1, X2, Y2, Z2 | |
| Быстрая скорость подачи | X1, Y1, Y2 | 24 м/мин | |
| Z1, Z2, X2 | 32 м/мин | ||
| Мощность двигателя подвижной оси | 0,75 кВт | ||
| Прочее | Устройство для приёма деталей | Короткий материал | Ленточный конвейер для сбора деталей |
| Длинный материал | Выброс через противошпиндель | ||
| Мощность | 20 кВт | ||
| Давление воздуха | Выше 0,4 МПа | ||
| Ёмкость бака для режущего масла | 286 л | ||
| Размер машины (Д×Ш×В) | 2,47 × 1,6 × 2,0 м | ||
| Вес токарного станка | 3 880 кг | ||
Области применения
- Автомобильная промышленность — арматура, фитинги, клапаны и прецизионные детали узлов.
- Медицина и микроэлектроника — миниатюрные втулки, штифты, соединители и имплантаты.
- Авиация, приборостроение и часовое производство — мелкие валы и детали сложного профиля.
- Серийное изготовление тонких валов и мини-деталей с высокими требованиями к точности.
Вопросы и ответы
- Какой максимальный диаметр обрабатываемой детали?
До 35 мм — в соответствии с паспортными ограничениями станка серии MR35. - Чем MR35-6Ⅱ отличается от 5-осевой версии?
Добавлена ось Y2 на противошпинделе, что расширяет возможности боковой и торцевой обработки в одном цикле. - Как проверяется точность центрирования?
Точность контролируется прецизионными измерительными средствами; типовая точность центрирования — до 0,01 мм. - Можно ли интегрировать станок с роботом?
Да, предусмотрена возможность подключения интерфейса робота для автоматизированной загрузки и разгрузки. - Какой интерфейс управления используется?
Сенсорная панель HMI с интуитивным доступом к режимам обработки и диагностике. - Какова установочная площадь?
Компактная конструкция — ориентировочно 1,2 × 1,2 м по установочной площади (уточняется по комплектации).
Чертежи продукции
| Максимальный диаметр прутка, мм | 35 |
| Количество управляемых осей | 6 |
| Диаметр прутка контршпинделя, мм | 35 |
| Макс. длина точения с вращающейся втулкой, мм | 260 |
| Макс. длина точения без втулки, мм | 87.5 |
| Макс. мощность приводного радиального инструмента, кВт | 1,7 |
| Макс. скорость приводного радиального инструмента, об/мин | 5000 |
| Подачи | |
| Ускоренная подача по осям Z, м/мин | 32 |
| Ускоренная подача по оси Y, м/мин | 24 |
| Шпиндель | |
| Тип привода | мотор-шпиндель |
| Кол-во / посадка инструментов для наружной обработки | 16×16 мм |
| Кол-во / посадка инструментов для внутренней обработки (главный шпиндель) | ER11 / ER16 / ER20 |
| Кол-во / посадка инструментов для внутренней обработки (противошпиндель) | ER11 / ER16 |
| Мощность привода шпинделя (пост / 30 мин) | 3,5 / 6,0 |
| Мощность привода контршпинделя (пост. / 30 мин), кВт | 3,5 / 6,0 |
| Максимальная частота вращения шпинделя, об/мин | 8000 |
| Дискретность оси C, ° | 0,001 |
| Дискретность оси C контршпинделя, ° | 0,001 |
| Система ЧПУ | |
| Контроллер (система ЧПУ) | Syntec 220TB |
| Дополнительно | |
| Емкость бака СОЖ, Л | 286 |
| Кол-во управляемых каналов обработки | 2 |
| Давление сжатого воздуха, МПа | 0,4 |
| Потребляемая мощность, кВт | 20 |
| Габариты и вес | |
| Вес станка, кг | 3 880 |
| Габариты станка, мм | 2470 × 1600 |
