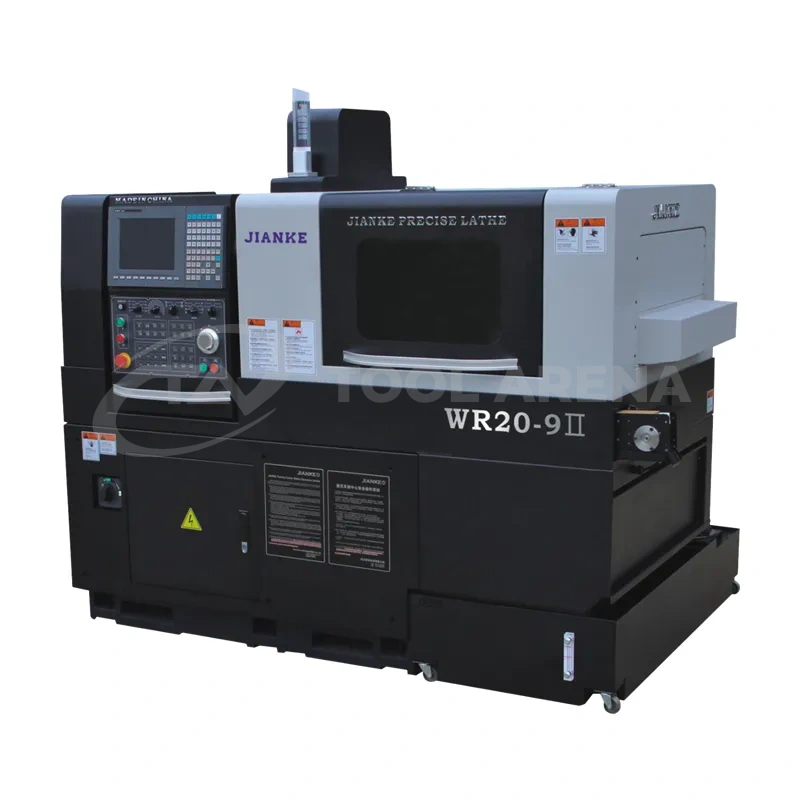

WR20-9Ⅱ - автомат продольного точения (швейцарского типа) с ЧПУ
WR20-9Ⅱ — автомат продольного точения (швейцарского типа) с ЧПУ
9-осевой станок серии W для высокопроизводительной обработки цилиндрических заготовок диаметром до 20 мм. Несколько инструментальных столов работают в режиме перекрытия, повышая эффективность на 40–60 % по сравнению с классическими швейцарскими автоматами.
Расширенная кинематика для сложных токарно-фрезерных операций в одном цикле.
Несколько револьверных столов могут работать одновременно, сокращая время цикла.
Поддержка удобного переналаживания и быстрой смены технологических схем.
Оптимизирован для серийного выпуска мелких прецизионных деталей.
Ключевые особенности
- 9-осевая архитектура управления для многосторонней обработки в одной установке.
- Режим перекрытия инструментальных столов — параллельная работа нескольких узлов.
- Эффективность обработки на 40–60 % выше традиционных швейцарских токарных автоматов.
- Масляноохлаждаемый электрошпиндель с высокой стабильностью при длительных циклах.
- Компактная компоновка серии W для интеграции в современные производственные линии.
Описание
WR20-9Ⅱ относится к серии W — линейке высокопроизводительных швейцарских токарных автоматов с расширенной кинематикой. Модель рассчитана на заготовки диаметром до 20 мм и ориентирована на серийное производство, где критичны время цикла и стабильность качества.
Ключевое преимущество — возможность одновременной работы нескольких инструментальных столов в режиме перекрытия. Это существенно сокращает непроизводительные перемещения и увеличивает выход годной продукции. Станок подходит для деталей с направляющей втулкой и для коротких заготовок с соотношением длины к диаметру до 1:2,5.
Технические характеристики
| Автомат продольного точения (швейцарского типа) с ЧПУ WR20-9II | |||
| Обработка | Макс. диаметр обработки | 20 мм | |
| Макс. ход передней бабки | С направляющей втулкой | 180 мм | |
| Без направляющей втулки | 1:2,5D (диаметр:длина) | ||
| Фиксированный расточный инструмент, макс. сверление | Φ10 мм | ||
| Фиксированный расточный инструмент, макс. резьба | M8 | ||
| Приводной инструмент, макс. сверление | Φ8 мм | ||
| Приводной инструмент, макс. резьба | M6 | ||
| Шпиндель | Скорость вращения шпинделя | до 10 000 об/мин | |
| Мощность двигателя шпинделя | 2,2 кВт (ном.) / 3,7 кВт (10 мин., 25 % ПВ) | ||
| Скорость вращения приводного инструмента | до 6 000 об/мин | ||
| Мощность приводного инструмента | 1,0 кВт | ||
| Мощность двигателя | Количество подвижных осей | 9 осей | Многостоловая кинематика |
| Быстрая скорость подачи | 24 м/мин | ||
| Мощность приводов осей | по комплектации | ||
| Прочее | Вес машины | 3 500 кг | |
| Давление сжатого воздуха | Выше 0,4 МПа | ||
Области применения
- Автомобильная промышленность — арматура, фитинги, клапаны и прецизионные детали узлов.
- Медицина и микроэлектроника — миниатюрные втулки, штифты, соединители и имплантаты.
- Авиация, приборостроение и часовое производство — мелкие валы и детали сложного профиля.
- Серийное изготовление тонких валов и мини-деталей с высокими требованиями к точности.
Вопросы и ответы
- Какой максимальный диаметр обрабатываемой детали?
До 20 мм — в соответствии с номенклатурой серии WR20. - Чем WR20-9Ⅱ отличается от классических швейцарских автоматов?
9-осевая кинематика и режим перекрытия инструментальных столов дают прирост производительности на 40–60 %. - Сколько инструментальных столов может работать одновременно?
Несколько столов могут работать в режиме перекрытия — точная конфигурация зависит от комплектации. - Для каких деталей подходит станок?
Для прецизионных цилиндрических заготовок сложного профиля в пределах паспортных ограничений. - Можно ли использовать направляющую втулку?
Да, поддерживается режим с направляющей втулкой для длинномерных заготовок. - Подходит ли для серийного производства?
Да, модель ориентирована на высокий суточный выпуск мелких деталей со стабильным качеством.
Чертежи продукции
| Максимальный диаметр прутка, мм | 20 |
| Количество управляемых осей | 9 |
| Макс. длина точения с вращающейся втулкой, мм | 180 |
| Макс. длина точения без втулки, мм | 50 |
| Макс. мощность приводного радиального инструмента, кВт | 1,0 |
| Макс. скорость приводного радиального инструмента, об/мин | 6000 |
| Подачи | |
| Ускоренная подача по осям Z, м/мин | 24 |
| Шпиндель | |
| Мощность привода шпинделя (пост / 30 мин) | 2,2 / 3,7 |
| Максимальная частота вращения шпинделя, об/мин | 10000 |
| Дополнительно | |
| Давление сжатого воздуха, МПа | 0,4 |
| Габариты и вес | |
| Вес станка, кг | 3 500 |
