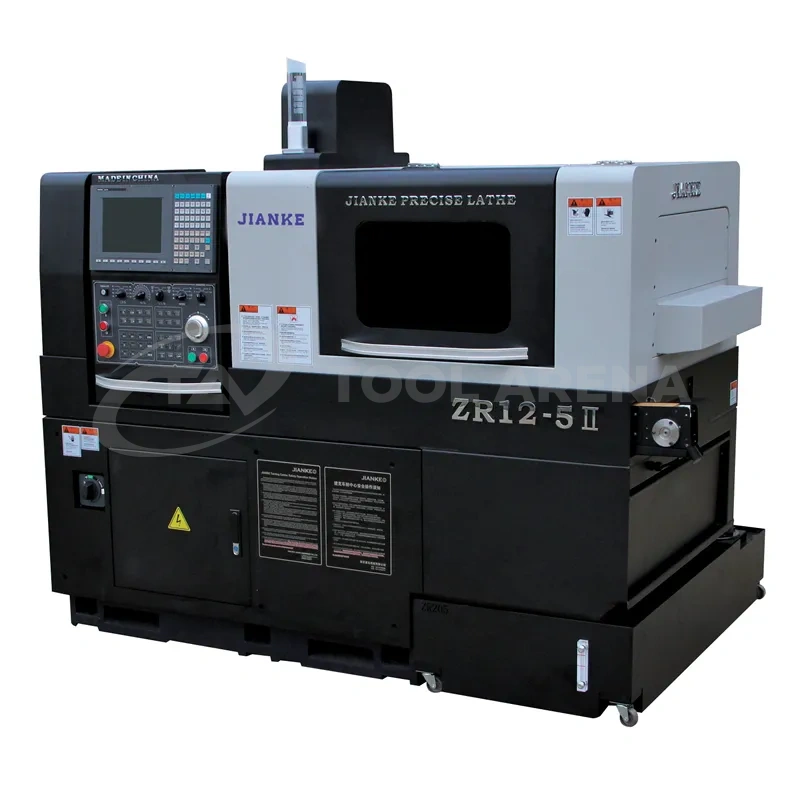

Двухшпиндельный автомат продольного точения (швейцарского типа) - ZR12-5Ⅱ
Двухшпиндельный автомат продольного точения (швейцарского типа) — ZR12-5Ⅱ
ZR12-5Ⅱ — компактный 5-осевой двухшпиндельный автомат для прецизионной обработки заготовок диаметром до 12 мм.
Обработка на главном шпинделе и доработка на противошпинделе в одном цикле.
Оси X1, Y1, Z1, X2, Z2 — токарные и фрезерные операции в одной установке.
Стабильная геометрия при длительной серийной работе.
ЧПУ SYNTEC Syntec210TB-A, минимальный шаг 0,001 мм.
Ключевые особенности
- Режим с направляющей втулкой или без неё — выбор по геометрии заготовки.
- Двойные держатели инструмента с обеих сторон шпиндельной зоны.
- Абсолютные серводвигатели с автоматическим поиском нуля.
- Ось C на обоих шпинделях — произвольное угловое позиционирование.
- Подшипники NSK, направляющие и ШВП THK.
Описание
ZR12-5Ⅱ — двухшпиндельный автомат продольного точения для миниатюрных деталей диаметром до 12 мм. Двухшпиндельная схема позволяет выполнить полный цикл обработки без ручного перезажима: токарные, сверлильные и фрезерные операции на главном шпинделе, затем доработка торца и обратной стороны на противошпинделе.
Технические характеристики
| Двухшпиндельный швейцарский токарный станок с ЧПУ ZR12-5II | |||
| Система | Тайвань SYNTEC | Syntec210TB-A | |
| Канал управления | Двойной канал | ||
| Минимальная установка единицы | 0,001 мм | ||
| Обработка | Макс. диаметр обработки | 12 мм | |
| Максимальная длина обработки за один раз | С направляющей втулкой | 90 мм | |
| Без направляющей втулки | 1:2,5D (диаметр:длина) | ||
| Макс. диаметр сверления главного шпинделя | Главный шпиндель, осевое | Φ10 мм | |
| Макс. диаметр резьбы главного шпинделя | Главный шпиндель, осевое | M8 | |
| Максимальный диаметр сверления головки электропривода | Радиальное | Φ8 мм | |
| Максимальный диаметр резьбы головки привода | Радиальное | M6 | |
| Макс. диаметр сверления контршпинделя | Противошпиндель, осевое | Φ8 мм | |
| Макс. диаметр резьбы контршпинделя | Противошпиндель, осевое | M6 | |
| Инструмент | Расположение гнезда инструмента | Двойные держатели инструмента с обеих сторон | |
| Главный шпиндель токарного инструмента | 5 шт. | 12×12 мм | |
| Главный шпиндель со стороны вращающейся силовой головки | 4 шт. | 2×ER11 + 2×ER16 | |
| Фиксированное гнездо для инструмента на торце главного шпинделя | 4 шт. | ER11 / ER16 | |
| Фиксированное гнездо для инструмента на торцевой поверхности контршпинделя | 4 шт. | ER11 / ER16 | |
| Шпиндель | Тип основного/вспомогательного шпинделя | Встроенный электрошпиндель с масляным охлаждением | |
| Скорость основного/вспомогательного шпинделя | 10 000 об/мин | ||
| Индекс основного/вспомогательного шпинделя | 0,001° | ||
| Диаметр отверстия главного/вспомогательного шпинделя | 14 мм | ||
| Высота центра основного/вспомогательного шпинделя | 990 мм | ||
| Мощность двигателя | Мощность главного шпинделя (номинальная/максимальная) | 2,2 / 3,5 кВт | |
| Мощность противошпинделя (номинальная/максимальная) | 2,2 / 3,5 кВт | ||
| Мощность двигателя боковой вращающейся головки | 0,75 кВт | ||
| Скорость вращения боковой головки | 6 000 об/мин | ||
| Количество подвижных осей | 5 осей | X1, Y1, Z1, X2, Z2 | |
| Быстрая скорость подачи | X1, Y1 | 24 м/мин | |
| Z1, Z2, X2 | 28 м/мин | ||
| Мощность двигателя подвижной оси | 0,75 кВт | ||
| Прочее | Устройство для приёма деталей | Короткий материал | Ленточный конвейер для сбора деталей |
| Длинный материал | Выброс деталей с задней стороны противошпинделя | ||
| Мощность | 13,5 кВт | ||
| Давление воздуха | Выше 0,4 МПа | ||
| Ёмкость бака для режущего масла | 170 л | ||
| Размер станка (Д × Ш × В) | 2,2 × 1,45 × 1,69 м | ||
| Вес токарного станка | 2 540 кг | ||
Области применения
- Автомобильная промышленность — арматура, фитинги, клапаны и прецизионные детали узлов.
- Медицина и микроэлектроника — миниатюрные втулки, штифты, соединители и имплантаты.
- Авиация, приборостроение и часовое производство — мелкие валы и детали сложного профиля.
- Серийное изготовление тонких валов и мини-деталей с высокими требованиями к точности.
Вопросы и ответы
- Какой максимальный диаметр обрабатываемой детали?
До 12 мм. - Какая максимальная длина обработки?
До 90 мм с направляющей втулкой; без неё — соотношение диаметр:длина 1:2,5. - Как обеспечивается точность?
5-осевая кинематика и масляноохлаждаемые электрошпиндели. - Можно ли использовать в автоматизированной линии?
Да, двухканальное управление и система приёма деталей позволяют интеграцию в автоматизированные участки. - Какие габариты станка?
Около 2,2 × 1,45 × 1,69 м, масса 2 540 кг. - Чем ZR12-5Ⅱ отличается от ZR20-5Ⅱ?
Меньший диаметр обработки (12 мм против 20 мм) и компактнее инструментальная зона — для ещё более мелких деталей.
Чертежи продукции
| Максимальный диаметр прутка, мм | 12 |
| Количество управляемых осей | 5 |
| Диаметр прутка контршпинделя, мм | 12 |
| Макс. длина точения с вращающейся втулкой, мм | 90 |
| Макс. длина точения без втулки, мм | 30 |
| Кол-во / посадка приводного радиального инструмента | 2 / ER11, 2 / ER16 |
| Макс. мощность приводного радиального инструмента, кВт | 0,75 |
| Макс. скорость приводного радиального инструмента, об/мин | 6000 |
| Подачи | |
| Ускоренная подача по осям Z, м/мин | 28 |
| Ускоренная подача по оси Y, м/мин | 24 |
| Шпиндель | |
| Тип привода | мотор-шпиндель |
| Кол-во / посадка инструментов для наружной обработки | 12×12 мм |
| Кол-во / посадка инструментов для внутренней обработки (главный шпиндель) | ER11 / ER16 |
| Кол-во / посадка инструментов для внутренней обработки (противошпиндель) | ER11 / ER16 |
| Мощность привода шпинделя (пост / 30 мин) | 2,2 / 3,5 |
| Мощность привода контршпинделя (пост. / 30 мин), кВт | 2,2 / 3,5 |
| Максимальная частота вращения шпинделя, об/мин | 10000 |
| Дискретность оси C, ° | 0,001 |
| Дискретность оси C контршпинделя, ° | 0,001 |
| Система ЧПУ | |
| Контроллер (система ЧПУ) | Syntec210TB-A |
| Дополнительно | |
| Емкость бака СОЖ, Л | 170 |
| Кол-во управляемых каналов обработки | 2 |
| Давление сжатого воздуха, МПа | 0,4 |
| Потребляемая мощность, кВт | 13,5 |
| Габариты и вес | |
| Вес станка, кг | 2 540 |
| Габариты станка, мм | 2200 × 1450 |
