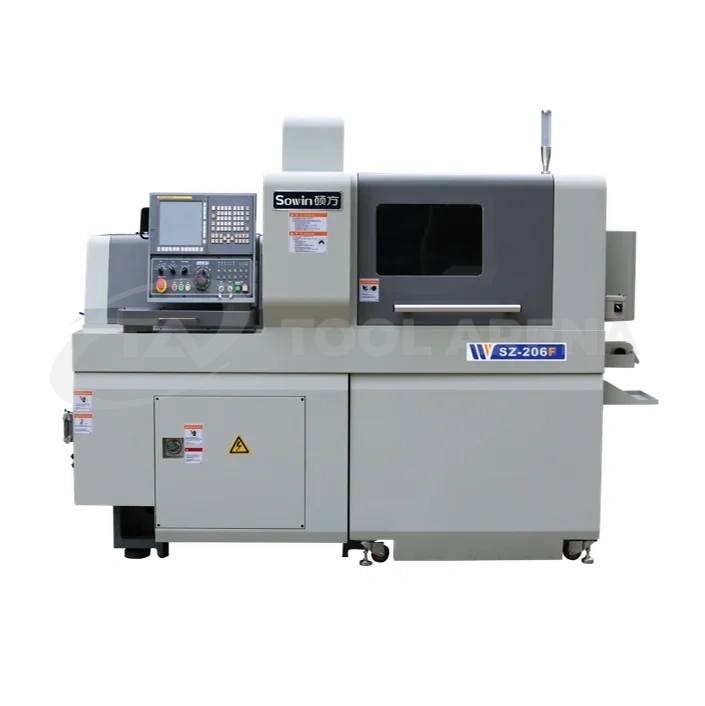

SZ-206F — Двухшпиндельный автомат продольного точения

Новинка

Характеристики

Максимальный диаметр прутка, мм

Диаметр прутка контршпинделя, мм

Макс. длина точения с вращающейся втулкой, мм

240

Все характеристики

Под заказ

Нашли дешевле?

Получить предложение

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Цена на товар указана ориентировочно БЕЗ НДС. Актуальная цена при запросе КП

Описание

SZ-206F — Двухшпиндельный автомат продольного точения

Особенности

Новая станина, оптимизированная методом конечных элементов (МКЭ): эффективно гасит вибрации и снижает резонанс при сохранении высокой жёсткости, необходимой для прецизионной обработки.
Подвижные опоры спроектированы лёгкими при сохранении высокой жёсткости и точности — улучшается динамический отклик станка и снижается энергопотребление.
Приводная вращающаяся направляющая втулка обеспечивает высокоскоростную и высокоточную обработку; гибкое переключение режимов с направляющей втулкой и без неё.
Масляное охлаждение электрошпинделя: компактная конструкция, малая масса, низкая инерция, низкий уровень шума, быстрый отклик, точное позиционирование.

Область применения

Медицинское оборудование, метизы и ручной инструмент, текстильное машиностроение, электроника и телекоммуникации, аэрокосмическая отрасль и другие направления прецизионного производства.

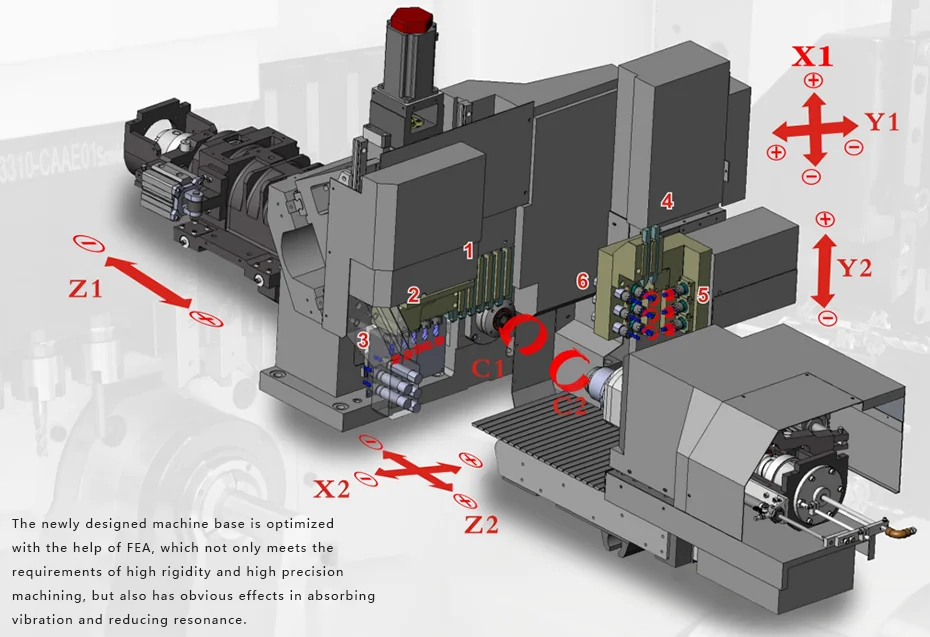

Конструктивная конфигурация (расширение функций)

Технические параметры

Модель				SZ-206F6 axis, двухшпиндельный	SZ-126F6 axis, двухшпиндельный

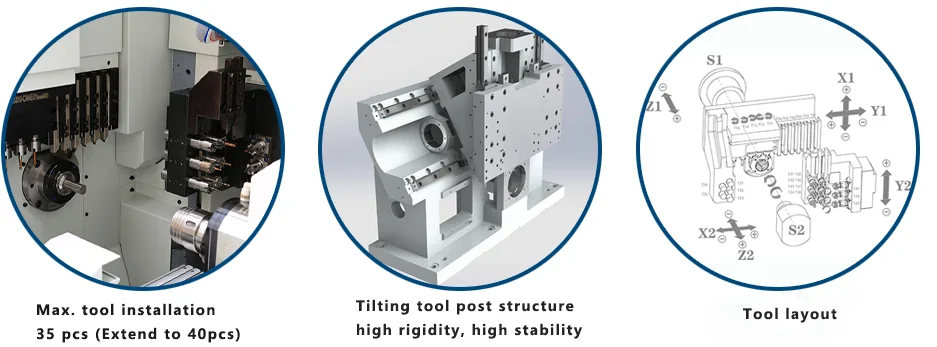

Схема размещения инструмента
Система ЧПУ				Mitsubbishi M80	Mitsubbishi M80
Источник питания				200AVC	200AVC
Номинальная мощность станка			кВт	11	11
Область обработки		Область обработки dia.	мм	∅ 20	∅ 12
		Макс. диаметр зажима главным шпинделем	мм	∅ 20	∅ 12
		Макс. длина подачи (за один цикл)	мм	240	240
Главный / противошпиндель		Мощность главного шпинделя	кВт	2.2/3.7	2.2/3.7
		Мощность противошпинделя	кВт	1.5/2.2	1.5/2.2
		Макс. диаметр сквозного отверстия главного шпинделя	мм	∅ 27	∅ 13
		Разрешение оси C	°	0.001	0.001
		Частота вращения главного / противошпинделя	об/мин	Главный шпиндель：2900/9790sub spindle：3870/11800	Главный шпиндель：2900/9790sub spindle：3870/11800
		Макс. диаметр зажима противошпинделем	мм	∅ 20	∅ 12
		Макс. диаметр сквозного отверстия противошпинделя	мм	∅ 27	∅ 13
		Главный шпиндель max drilling depth	мм	50	50
Макс. ход главного шпинделя		С направляющей втулкой	мм	240	240
Макс. ход главного шпинделя		Без направляющей втулки	мм	360	360
Макс. количество устанавливаемого инструмента			шт.	30	30
Главный шпиндель tool
①Наружный токарный резец		Кол-во × тип		6X□12	6X□12
② Поперечная револьверная головка с приводным инструментом		Кол-во × тип		5XER16	5XER16
		Диаметр сверления	мм	∅ 10	∅ 10
		Диаметр метчика / плашки		M6	M6
		Частота вращения приводного инструмента	об/мин	макс. 5000	макс. 5000
		Мощность приводного инструмента	кВт	1	1
③End face Стационарный tool		Кол-во × тип		5XER16	5XER16
		Диаметр сверления	мм	∅ 10	∅ 10
		Диаметр метчика / плашки		M8	M8
Sub spindle tool
⑥End face Стационарный		Кол-во × тип		4×ER16	4×ER16
		Диаметр сверления	мм	макс. φ10	макс. φ10
		Диаметр метчика / плашки		макс. M8	макс. M8
Live tool	⑥End face live tool	Кол-во × тип		3×ER16	3×ER16
		Диаметр сверления	мм	макс. φ10	макс. φ10
		Диаметр метчика / плашки		макс. M6	макс. M6
		Частота вращения приводного инструмента	об/мин	макс. 5000	макс. 5000
		Мощность приводного инструмента	кВт	1	1
	⑤Поперечная револьверная головка с приводным инструментом	Кол-во × тип		3×ER16	3×ER16
		Диаметр сверления	мм	макс. φ10	макс. φ10
		Диаметр метчика / плашки		макс. M6	макс. M6
④Наружный токарный резец				4X□12	4X□12
Electronic rotary guide bush			кВт	1	1
Скорость быстрого перемещения			м/мин	30(Z1/Z2/X2/Y1)24(X1/Y2)	30(Z1/Z2/X2/Y1)24(X1/Y2
Feed motorpower			кВт	1(Z1/Z2/X1/X2/Y1/Y2)	1(Z1/Z2/X1/X2/Y1/Y2)
Мощность насоса СОЖ			кВт	0.4	0.4
Мощность насоса охлаждающего масла главного / противошпинделя			кВт	1.2	1.2
Мощность насоса смазки			кВт	0.25	0.25
Макс. длина детали в приёмном боксе			мм	80	80
Расстояние от центра главного / противошпинделя до низа корпуса станка			мм	1018	1018
Объём бака СОЖ			л	160	160
Air pressure			Mpa	≥0.4	≥0.4
Масса нетто			кг	2800	2800
Габариты (Д × Ш × В)			мм	2363X1402X1918	2363X1402X1918

206F/126F series
Опциональная система ЧПУ	SYNTEC 220TB	FANUC 0i-TF Plus
Источник питания	380 В AC	200 В AC
Мощность приводного инструмента	1 кВт	0,75 кВт
Частота вращения приводного инструмента	5000 об/мин	4000 об/мин
Мощность серводвигателей подачи	1 кВт(Z1/Z2/X1/X2/Y1/Y2)	0,75 кВт(Z1/Z2/X1/X2/Y1/Y2)
Rapid feed speed	30(Z1/Z2/X2/Y1)24(X1/Y2)	30(Z1/Z2/X2/Y1)24(X1/Y2)

Технические параметры могут быть изменены без предварительного уведомления.

Стандартная комплектация

Система ЧПУ SYNTEC / система ЧПУ FANUC
Цветной ЖК-дисплей 10,4"
Система охлаждения главного и противошпинделя
Система смазки
Вращающаяся направляющая втулка
Устройство продувки главного и противошпинделя сжатым воздухом
Защита от утечки тока
Трансформатор
Разъём для внешнего освещения
Трёхцветная сигнальная колонна
ШВП и направляющие HIWIN/PMI, класс точности 3
Бак с СОЖ
Цанга главного / противошпинделя — 1 шт.; направляющая втулка — 1 шт.
Шкаф для инструмента
Транспортер стружки
Руководство по эксплуатации

Опциональная комплектация

Автоматическая прутковая подача
Транспортер стружки
Коллектор масляного тумана
Насос высокого давления
Приёмник длинных заготовок
Ленточный конвейер для деталей
Внешнее рабочее освещение
Датчик обрыва отрезного инструмента
Приспособление для зажима профильного материала
Держатель для накатки резьбы
Держатель для эксцентрической фронтальной обработки

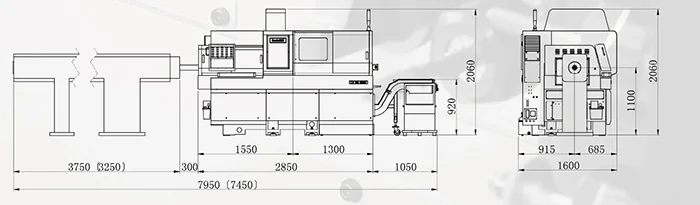

Габариты установки

Характеристики

Максимальный диаметр прутка, мм	20
Диаметр прутка контршпинделя, мм	20
Макс. длина точения с вращающейся втулкой, мм	240
Макс. длина точения без втулки, мм	360
Кол-во / посадка приводного радиального инструмента	5 / ER16
Макс. мощность приводного радиального инструмента, кВт	1
Макс. скорость приводного радиального инструмента, об/мин	5000

Подачи
Ускоренная подача по осям Z, м/мин	30

Шпиндель
Кол-во / посадка инструментов для наружной обработки	6 / □12
Мощность привода шпинделя (пост / 30 мин)	2.2 / 3.7
Мощность привода контршпинделя (пост. / 30 мин), кВт	1.5 / 2.2
Максимальная частота вращения шпинделя, об/мин	2900 / 9790
Дискретность оси C, °	0.001
Дискретность оси C контршпинделя, °	0.001

Система ЧПУ
Контроллер (система ЧПУ)	Mitsubishi M80

Дополнительно
Емкость бака СОЖ, Л	160
Потребляемая мощность, кВт	11

Габариты и вес
Габариты станка, ДхШхВ, мм	2363 × 1402 × 1918
Вес станка, кг	2800
