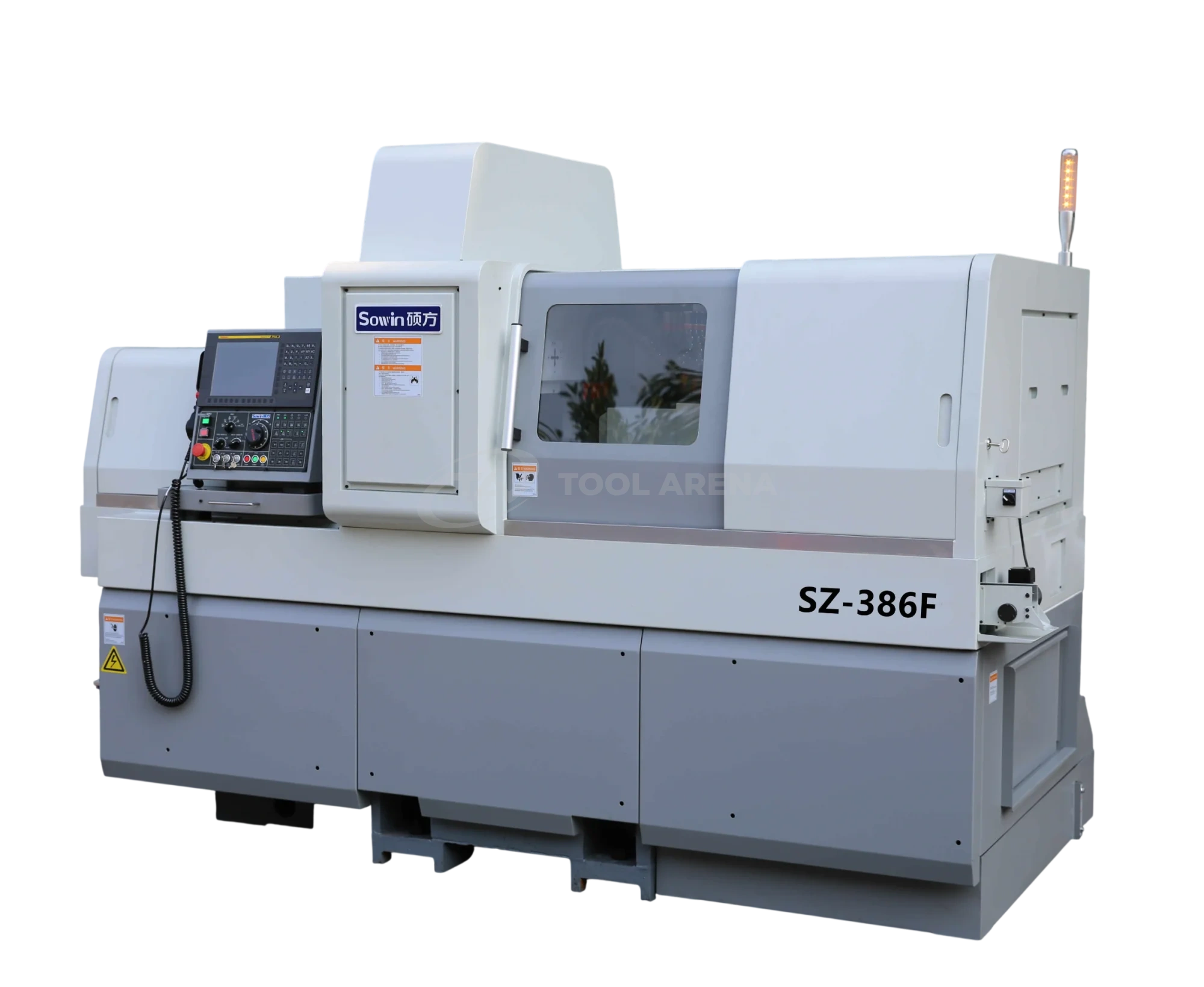

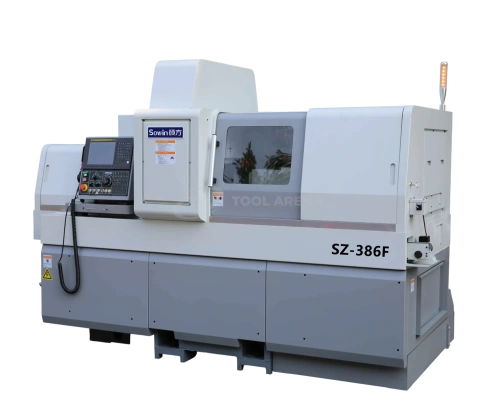

Двухшпиндельный автомат продольного точения - SZ-386F

Новинка

Характеристики

Максимальный диаметр прутка, мм

Диаметр прутка контршпинделя, мм

Макс. длина точения с вращающейся втулкой, мм

320

Все характеристики

Под заказ

Нашли дешевле?

Получить предложение

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Цена на товар указана ориентировочно БЕЗ НДС. Актуальная цена при запросе КП

Описание

SZ-386F — Двухшпиндельный автомат продольного точения

Особенности

Новая цельная станина, оптимизированная методом конечных элементов (МКЭ): эффективно гасит вибрации и снижает резонанс при сохранении высокой жёсткости, необходимой для прецизионной обработки.
Стандартная комплектация — 35 инструментов (возможно расширение до 40); богатый набор режущего инструмента для обработки сложных деталей.
Механическая направляющая втулка обеспечивает высокоскоростную и высокоточную обработку.
Поперечная револьверная головка с приводным инструментом оснащена сервоприводом со средней инерцией; инструменты с большим крутящим моментом охлаждаются маслом, что продлевает ресурс силовой головки.
Инструментальная оснастка противошпинделя поддерживает токарную обработку, боковое фрезерование, эксцентрическую фронтальную обработку и растачивание — главный и противошпиндель работают одновременно, обеспечивая высокую производительность.

Область применения

Медицинское оборудование, метизы и ручной инструмент, текстильное машиностроение, электроника и телекоммуникации, аэрокосмическая отрасль и другие направления прецизионного производства.

Конструктивная конфигурация (расширение функций)

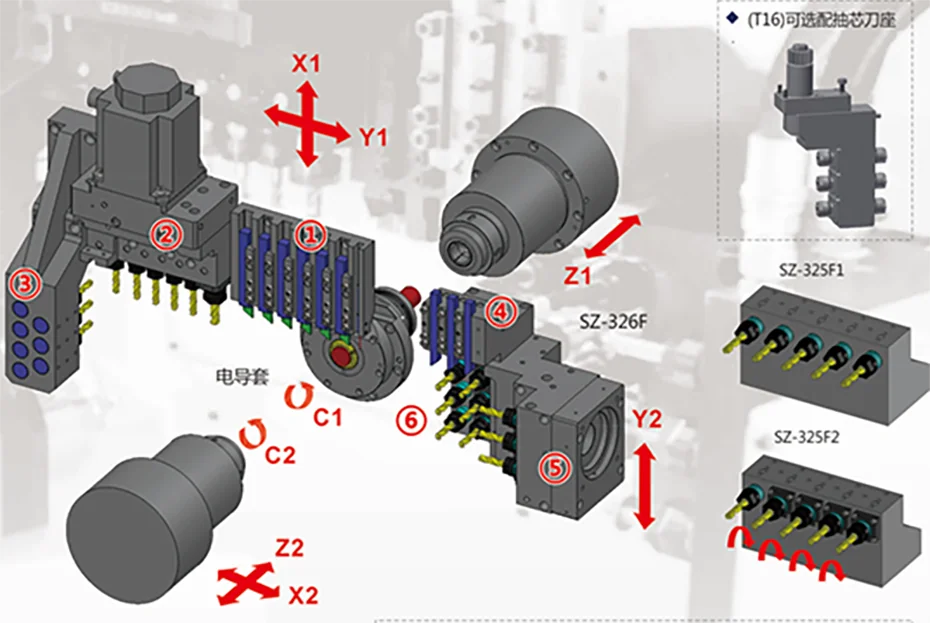

Конфигурация узлов SZ-386F — Двухшпиндельный автомат продольного точения

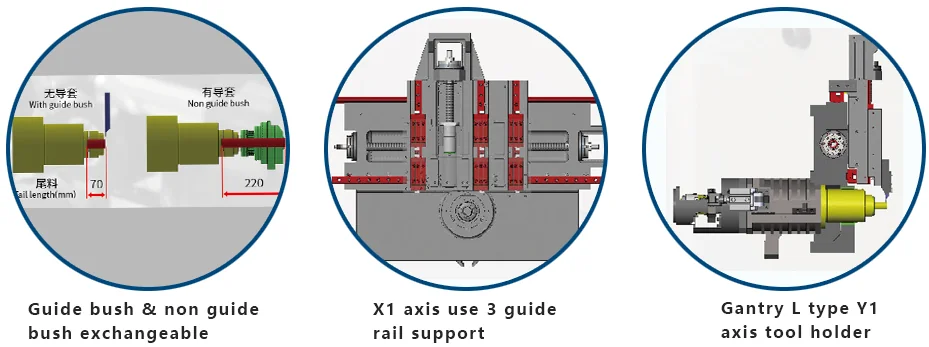

Схема конструкции SZ-386F — Двухшпиндельный автомат продольного точения

Технические параметры

Модель				SZ-326F 6 осей, двухшпиндельный	SZ-386F 6 осей, двухшпиндельный
Схема размещения инструмента
Система ЧПУ				Mitsubishi M80	Mitsubishi M80
Источник питания				200 В AC	200 В AC
Номинальная мощность станка			кВт	20	20
Область обработки		Диаметр обрабатываемой заготовки	мм	φ32	φ38
		Макс. диаметр зажима главным шпинделем	мм	φ32	φ38
		Макс. длина подачи (за один цикл)	мм	320	320
Главный / противошпиндель		Мощность главного шпинделя	кВт	5,5 / 7,5	5,5 / 7,5
		Мощность противошпинделя	кВт	3,7 / 5,5	3,7 / 5,5
		Макс. диаметр сквозного отверстия главного шпинделя	мм	φ39	φ39
		Разрешение оси C	°	0,001	0,001
		Частота вращения главного / противошпинделя	об/мин	6000	5000
		Макс. диаметр зажима противошпинделем	мм	φ32	φ38
		Макс. диаметр сквозного отверстия противошпинделя	мм	φ39	φ39
		Макс. глубина сверления главным шпинделем	мм	60	60
Макс. ход главного шпинделя		С направляющей втулкой	мм	320	320
Макс. ход главного шпинделя		Без направляющей втулки	мм	80	80
Макс. количество устанавливаемого инструмента			шт.	35	35
Инструмент главного шпинделя
Наружный токарный резец		Кол-во × тип		6×□16	4×□16 + 1×□20
Поперечная револьверная головка с приводным инструментом		Кол-во × тип		5×ER16 + 1×ER20	5×ER16 + 1×ER20
		Диаметр сверления	мм	φ10	φ10
		Диаметр метчика / плашки		M8	M8
		Частота вращения приводного инструмента	об/мин	макс. 4500	макс. 4500
		Мощность приводного инструмента	кВт	1,5	1,5
Фронтальный стационарный инструмент		Кол-во × тип		7×ER16	7×ER16
		Диаметр сверления	мм	φ10	φ10
		Диаметр метчика / плашки		M8	M8
Инструмент противошпинделя
Фронтальный стационарный инструмент		Кол-во × тип		4×ER16	4×ER16
		Диаметр сверления	мм	макс. φ10	макс. φ10
		Диаметр метчика / плашки		макс. M8	макс. M8
Приводной инструмент	Фронтальный приводной инструмент	Кол-во × тип		4×ER16	4×ER16
		Диаметр сверления	мм	макс. φ10	макс. φ10
		Диаметр метчика / плашки		макс. M8	макс. M8
		Частота вращения приводного инструмента	об/мин	макс. 4500	макс. 4500
		Мощность приводного инструмента	кВт	1,5	1,5
	Поперечная револьверная головка	Кол-во × тип		4×ER16	4×ER16
		Диаметр сверления	мм	макс. φ10	макс. φ10
		Диаметр метчика / плашки		макс. M8	макс. M8
Наружный токарный резец (противошпиндель)				4×□12	4×□12
Электронная вращающаяся направляющая втулка			кВт	1	1
Скорость быстрого перемещения			м/мин	24 (Z1/Z2/X1/X2/Y1/Y2)
Мощность серводвигателей подачи			кВт	1,5 (Z1/Z2/X1/X2/Y1/Y2)
Мощность насоса СОЖ			кВт	0,4	0,4
Мощность насоса охлаждающего масла главного / противошпинделя			кВт	1,2	1,2
Мощность насоса смазки			кВт	0,015	0,015
Макс. длина детали в приёмном боксе			мм	100	100
Расстояние от центра главного / противошпинделя до низа корпуса станка			мм	1100	1100
Объём бака СОЖ			л	180	180
Давление сжатого воздуха			МПа	≥ 0,5	≥ 0,5
Масса нетто			кг	5000	5000
Габариты (Д × Ш × В)			мм	2850 × 1600 × 2060	2850 × 1600 × 2060

Серия 326F/386F
Опциональная система ЧПУ	SYNTEC 220TB	FANUC 0i-TF Plus
Источник питания	380 В AC	200 В AC
Мощность поперечной приводной головки	1,7 кВт	1,2 кВт
Частота вращения поперечной приводной головки	4500 об/мин	4500 об/мин
Мощность задней приводной головки	1,7 кВт	1,2 кВт
Частота вращения задней приводной головки	4500 об/мин	4500 об/мин
Мощность серводвигателей подачи	1,7 кВт (Z1/Z2/X1/X2/Y1/Y2)	1,2 кВт (Z1/Z2/X1/X2/Y1/Y2)
Скорость быстрого перемещения	24 (Z1/Z2/X1/X2/Y1/Y2)

Технические параметры могут быть изменены без предварительного уведомления.

Стандартная комплектация

Система ЧПУ SYNTEC / система ЧПУ FANUC
Цветной ЖК-дисплей 10,4"
Система охлаждения главного и противошпинделя
Система смазки
Вращающаяся направляющая втулка
Устройство продувки главного и противошпинделя сжатым воздухом
Защита от утечки тока
Трансформатор
Разъём для внешнего освещения
Трёхцветная сигнальная колонна
ШВП и направляющие HIWIN/PMI, класс точности 3
Бак с СОЖ
Цанга главного / противошпинделя — 1 шт.; направляющая втулка — 1 шт.
Шкаф для инструмента
Транспортер стружки
Руководство по эксплуатации

Опциональная комплектация

Автоматическая прутковая подача
Транспортер стружки
Коллектор масляного тумана
Насос высокого давления
Приёмник длинных заготовок
Ленточный конвейер для деталей
Внешнее рабочее освещение
Датчик обрыва отрезного инструмента
Приспособление для зажима профильного материала
Держатель для накатки резьбы (thread whirling)
Держатель для эксцентрической фронтальной обработки

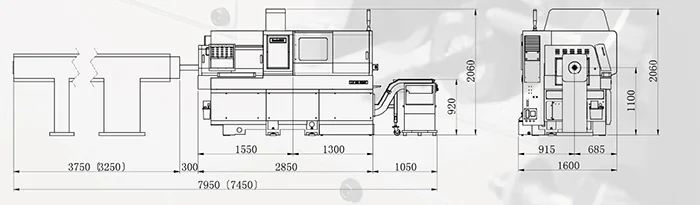

Габариты установки

Характеристики

Максимальный диаметр прутка, мм	38
Диаметр прутка контршпинделя, мм	38
Макс. длина точения с вращающейся втулкой, мм	320
Макс. длина точения без втулки, мм	80
Кол-во / посадка приводного радиального инструмента	5 / ER16, 1 / ER20
Макс. мощность приводного радиального инструмента, кВт	1.5
Макс. скорость приводного радиального инструмента, об/мин	4500

Подачи
Ускоренная подача по осям Z, м/мин	24

Шпиндель
Кол-во / посадка инструментов для наружной обработки	4 / □16, 1 / □20
Мощность привода шпинделя (пост / 30 мин)	5.5 / 7.5
Мощность привода контршпинделя (пост. / 30 мин), кВт	3.7 / 5.5
Максимальная частота вращения шпинделя, об/мин	5000
Дискретность оси C, °	0.001
Дискретность оси C контршпинделя, °	0.001

Система ЧПУ
Контроллер (система ЧПУ)	Mitsubishi M80

Дополнительно
Емкость бака СОЖ, Л	180
Давление сжатого воздуха, МПа	0.5
Потребляемая мощность, кВт	20

Габариты и вес
Габариты станка, ДхШхВ, мм	2850 × 1600 × 2060
Вес станка, кг	5000
