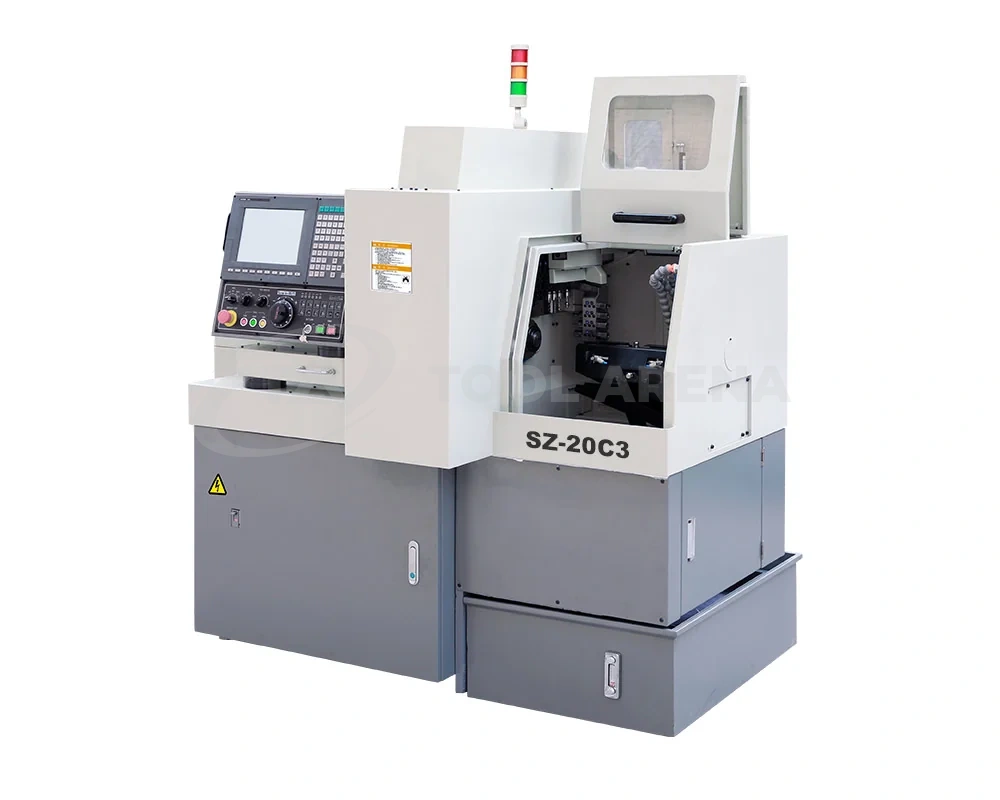

SZ-20C3 — Одношпиндельный автомат продольного точения
SZ-20C3 — Одношпиндельный автомат продольного точения
Особенности- Стандартный трёхосевой одношпиндельный автомат продольного точения швейцарского типа: стабильная работа, большой парк на рынке, высокая экономическая эффективность.
- ШВП класса точности C3 (шлифованный) и направляющие класса P; скорость быстрого перемещения до 30 м/мин.
- Собственная разработка — воздушно-охлаждаемый электрошпиндель с высокоточными угловыми контактными шарикоподшипниками класса P4 для жёсткости, точности и тепловой стабильности.

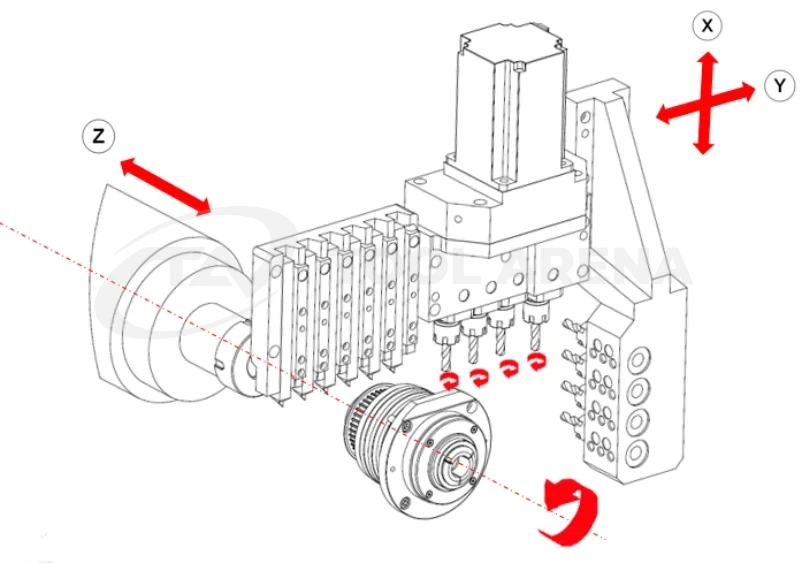

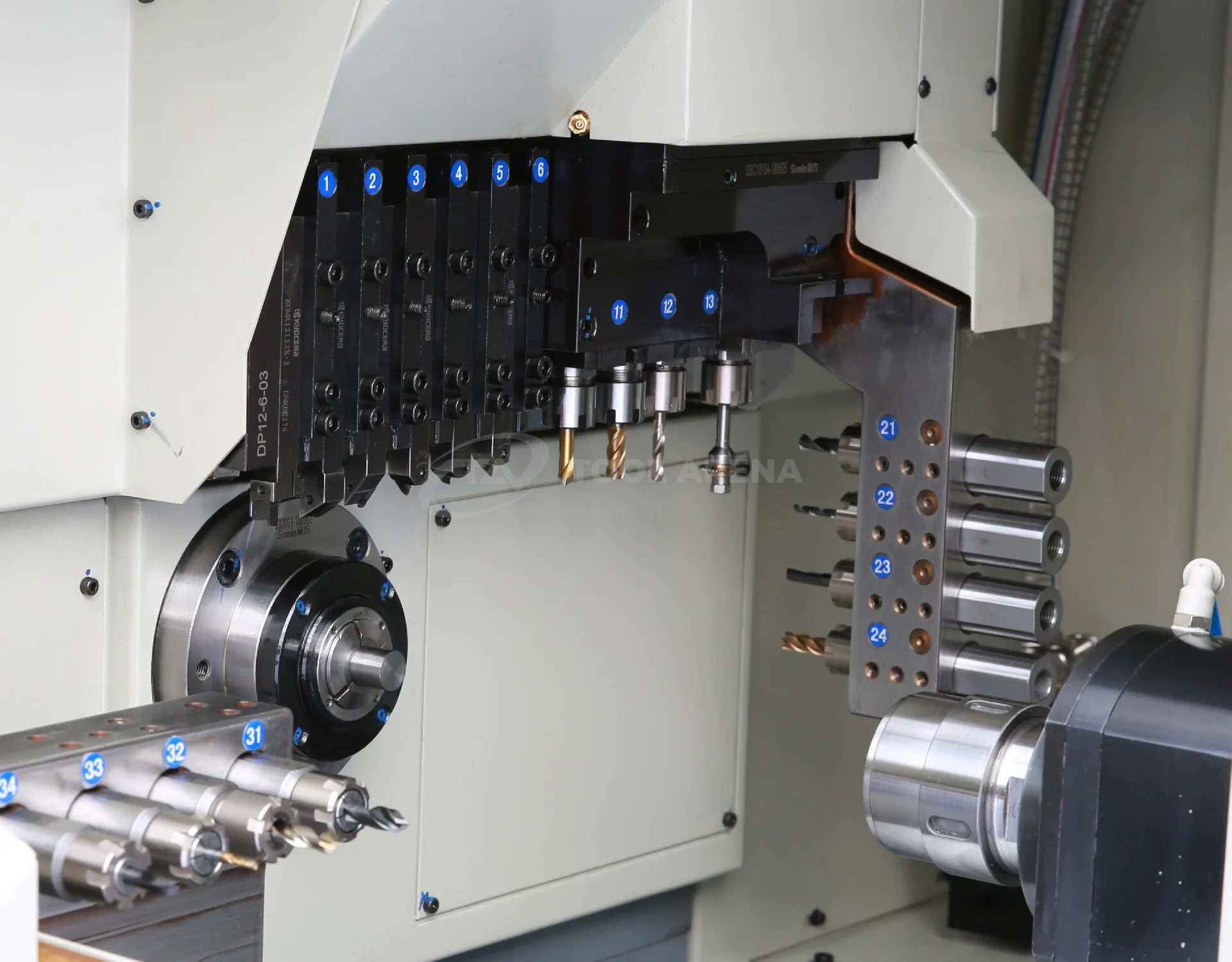

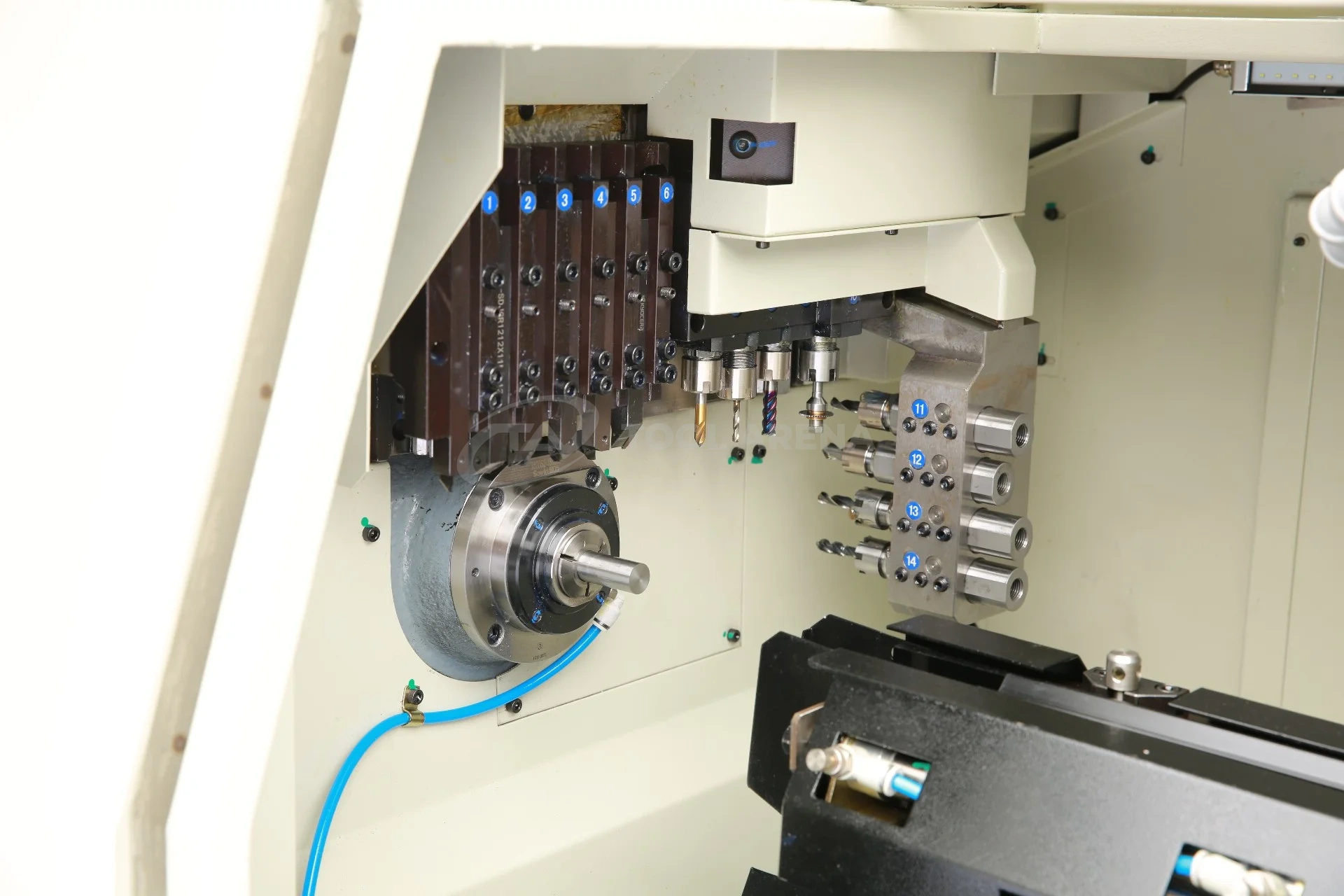

- Горизонтальная схема размещения инструмента: удобный отвод стружки, высокая жёсткость резцедержателя.
- Поддержка токарной, фрезерной, сверлильной, резьбонарезной обработки и гравировки; сложные детали изготавливаются за одну установку.
- Синхронная направляющая втулка со шлицевым валом; длина подачи за один цикл — 240 мм, что обеспечивает стабильную точность длинных валовых деталей.
Медицинское оборудование, метизы и ручной инструмент, текстильное машиностроение, электроника и телекоммуникации, аэрокосмическая отрасль и другие направления прецизионного производства.

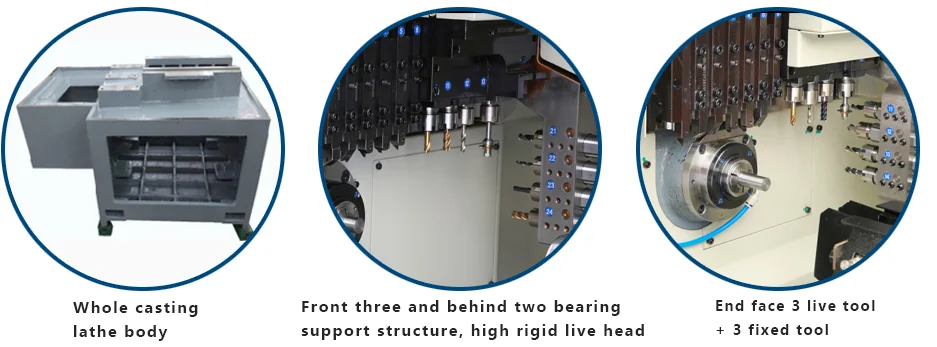

Конструктивная конфигурация (расширение функций)
| Модель | SZ-20C1 3 оси, одношпиндельный | SZ-20C2 3 оси, одношпиндельный | SZ-20C3 3 оси, одношпиндельный | |||

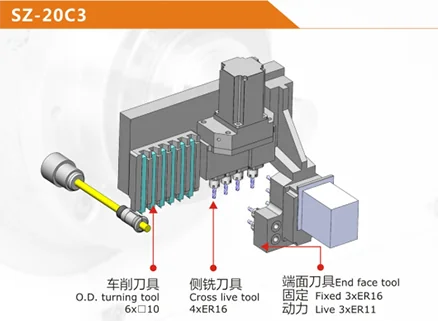

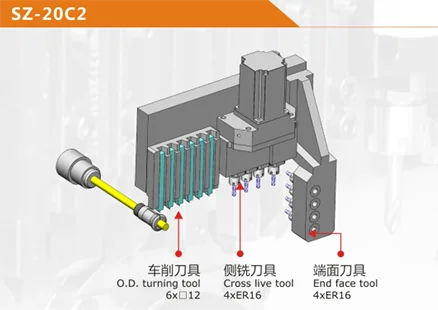

| Схема размещения инструмента | ![]() | ![]() | ![]() | |||
| Система ЧПУ | Mitsubishi E80 | Mitsubishi E80 | Mitsubishi E80 | |||
| Источник питания | 200 В AC | 200 В AC | 200 В AC | |||
| Номинальная мощность станка | кВт | 7 | 7 | 7 | ||
| Область обработки | Макс. диаметр обработки | мм | φ20 | φ20 | φ20 | |
| Макс. диаметр зажима главным шпинделем | мм | φ20 | φ20 | φ20 | ||
| Макс. длина подачи (за один цикл) | мм | макс. 240 | макс. 240 | макс. 240 | ||
| Главный шпиндель | Мощность главного шпинделя | кВт | 2.2 | 2.2 | 2.2 | |
| Макс. диаметр сквозного отверстия главного шпинделя | мм | макс. φ21 | макс. φ21 | макс. φ21 | ||
| Разрешение оси C | ° | C1 0,001° | C1 0,001° | C1 0,001° | ||
| Частота вращения главного шпинделя | об/мин | макс. 7000 | макс. 7000 | макс. 7000 | ||
| Макс. ход главного шпинделя | С направляющей втулкой | мм | 240 | 240 | 240 | |
| Макс. количество устанавливаемого инструмента | шт. | 11 | 14 | 16 | ||
| Наружный токарный резец | Кол-во × тип | 7×□12 | 6×□12 | 6×□12 | ||
| Поперечная револьверная головка с приводным инструментом | Кол-во × тип | — | 4×ER16 | 4×ER16 | ||
| Диаметр сверления | мм | — | макс. φ10 | макс. φ10 | ||
| Диаметр метчика / плашки | — | макс. M8 | макс. M8 | |||
| Частота вращения приводного инструмента | об/мин | — | макс. 5000 | макс. 5000 | ||
| Мощность приводного инструмента | кВт | — | 1 | 1 | ||
| Фронтальный инструмент (главный шпиндель) | Стационарный | Кол-во × тип | 5×ER16 | 4×ER16 | 3×ER16 | |
| Диаметр сверления | мм | макс. φ10 | макс. φ10 | макс. φ10 | ||
| Диаметр метчика / плашки | макс. M8 | макс. M8 | макс. M8 | |||
| Приводной | Кол-во × тип | — | — | 3×ER11 | ||
| Диаметр сверления | мм | — | — | макс. φ7 | ||
| Диаметр метчика / плашки | — | — | макс. M6 | |||
| Частота вращения приводного инструмента | об/мин | — | — | макс. 5000 | ||
| Мощность приводного инструмента | кВт | — | — | 0.4 | ||
| Скорость быстрого перемещения | м/мин | 30(Z/Y)15(X) | 30(Z/Y) 15(X) | 30(Z/Y)15(X) | ||
| Мощность серводвигателей подачи | кВт | 1(Z/X/Y) | 1(Z/X/Y) | 1(Z/X/Y) | ||
| Мощность насоса СОЖ | кВт | 0.35 | 0.35 | 0.35 | ||
| Мощность вентилятора охлаждения главного шпинделя | кВт | 0.04 | 0.04 | 0.04 | ||
| Мощность насоса смазки | кВт | 0.035 | 0.035 | 0.035 | ||
| Макс. длина детали в приёмном боксе | мм | 50 | 50 | 50 | ||
| Расстояние от центра главного / противошпинделя до низа корпуса станка | мм | 955 | 955 | 955 | ||
| Объём бака СОЖ | л | 120 | 120 | 120 | ||
| Масса нетто | кг | 1700 | 1700 | 1700 | ||
| Габариты (Д × Ш × В) | мм | 1716 × 1410 × 1560 | 1716 × 1410 × 1560 | 1716 × 1410 × 1560 | ||
| Серия 12C/20C | ||
| Опциональная система ЧПУ | SYNTEC 22TB | FANUC 0i-TF Plus |
| Источник питания | 380 В AC | 200 В AC |
| Мощность приводного инструмента | 1 кВт | 0,75 кВт |
| Частота вращения приводного инструмента | 5000 об/мин | 4000 об/мин |
| Мощность серводвигателей подачи | 1(Z/X/Y) | 0.75(Z/X/Y) |
| Скорость быстрого перемещения | 30(Z/Y) 15(X) | 30(Z/Y) 15(X) |
Примечание: в стандартной комплектации — система ЧПУ Mitsubishi E80 (см. таблицу выше). Опционально доступны варианты SYNTEC 22TB и FANUC 0i-TF Plus; их параметры приведены во второй таблице.
- Система ЧПУ Mitsubishi E80
- Цветной ЖК-дисплей 10,4"
- Система охлаждения шпинделя
- Система смазки
- Вращающаяся направляющая втулка
- Устройство продувки шпинделя сжатым воздухом
- Защита от утечки тока
- Трансформатор
- Разъём для внешнего освещения
- Трёхцветная сигнальная колонна
- ШВП и направляющие HIWIN/PMI, класс точности 3
- Бак с СОЖ
- Цанга шпинделя — 1 шт.; направляющая втулка — 1 шт.
- Шкаф для инструмента
- Автоматическая прутковая подача
- Транспортер стружки
- Коллектор масляного тумана
- Насос высокого давления
- Приёмник длинных заготовок
- Ленточный конвейер для деталей
- Внешнее рабочее освещение
- Датчик обрыва отрезного инструмента
- Приспособление для зажима профильного материала
- Автоматическая система пожаротушения
| Максимальный диаметр прутка, мм | 20 |
| Макс. длина точения с вращающейся втулкой, мм | 240 |
| Кол-во / посадка приводного радиального инструмента | 4 / ER16 |
| Макс. мощность приводного радиального инструмента, кВт | 1 |
| Макс. скорость приводного радиального инструмента, об/мин | 5000 |
| Подачи | |
| Ускоренная подача по осям Z, м/мин | 30 |
| Шпиндель | |
| Кол-во / посадка инструментов для наружной обработки | 6 / □12 |
| Мощность привода шпинделя (пост / 30 мин) | 2.2 |
| Максимальная частота вращения шпинделя, об/мин | 7000 |
| Дискретность оси C, ° | 0.001 |
| Система ЧПУ | |
| Контроллер (система ЧПУ) | Mitsubishi E80 |
| Дополнительно | |
| Емкость бака СОЖ, Л | 120 |
| Потребляемая мощность, кВт | 7 |
| Габариты и вес | |
| Габариты станка, ДхШхВ, мм | 1716 × 1410 × 1560 |
| Вес станка, кг | 1700 |
