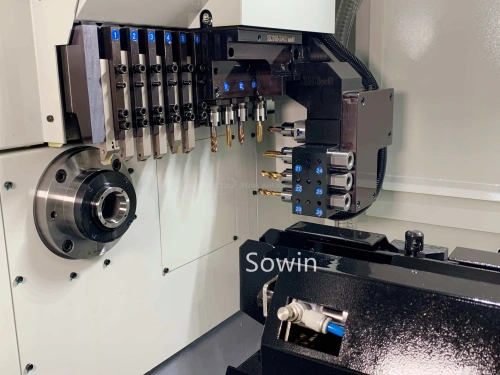

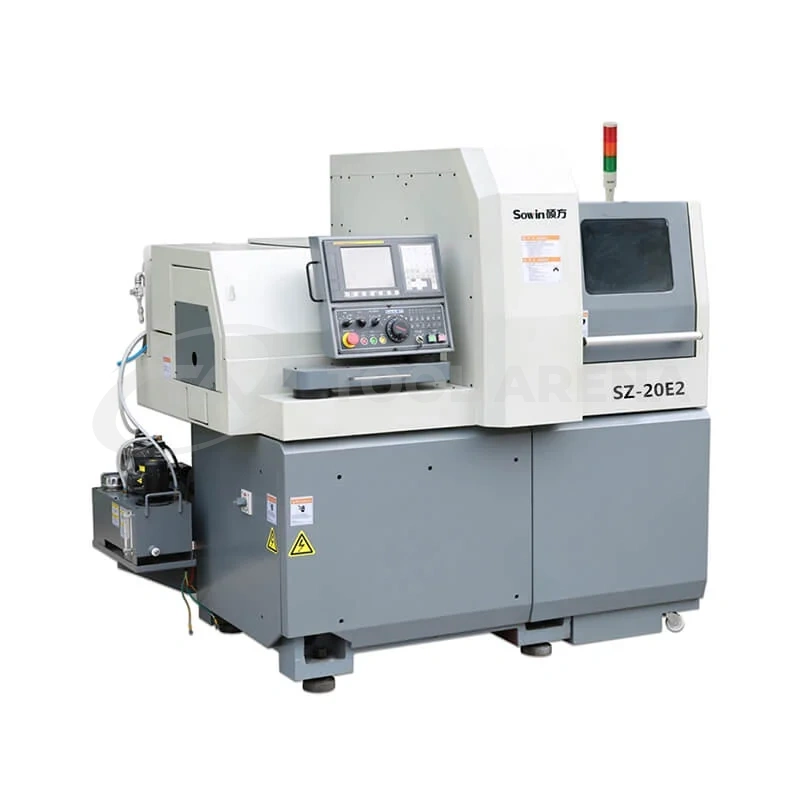

SZ-20EN2 — Одношпиндельный автомат продольного точения
SZ-20EN2 — Одношпиндельный автомат продольного точения

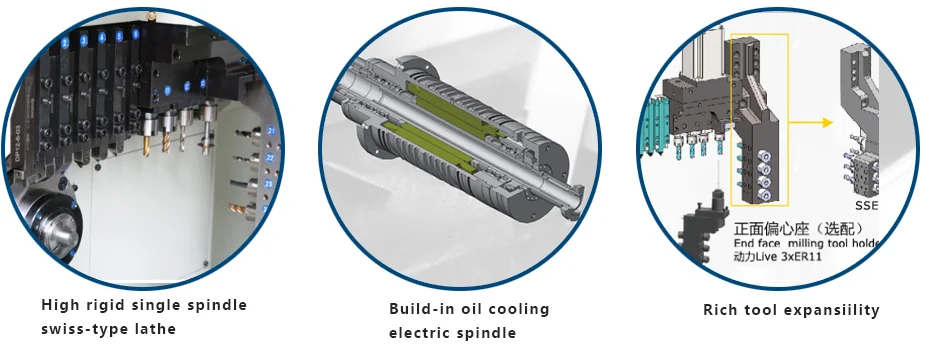

Особенности- Модернизированная одношпиндельная серия EN — повышенная жёсткость и стабильность обработки.
- Простое переключение между двумя режимами: с направляющей втулкой и без направляющей втулки.
- Модульная конструкция с возможностью установки различного режущего инструмента.
- Максимальный диаметр обработки — 20 мм.
- Шпиндель выполнен в виде высокоскоростного электрошпинделя: электромагнитная энергия непосредственно преобразуется в механическую без потерь на передаче; обеспечивается высокая частота вращения, а характеристика мощности на краях диапазона оборотов даёт низкоскоростной режим с высоким крутящим моментом.
- Новая схема охлаждения источников тепла: централизованное охлаждение электрошпинделя и силовой головки, теплообменник для снижения температуры в электрошкафе.
Медицинское оборудование, метизы и ручной инструмент, текстильное машиностроение, электроника и телекоммуникации, аэрокосмическая отрасль и другие направления прецизионного производства.

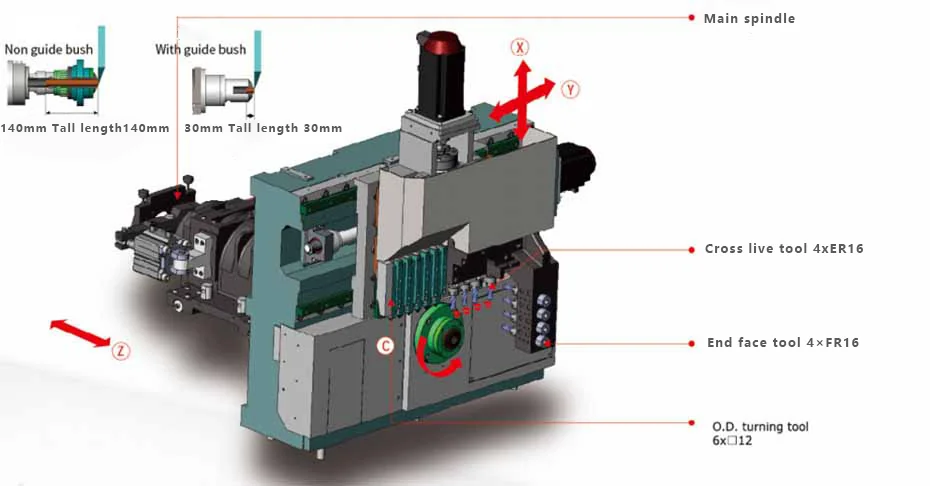

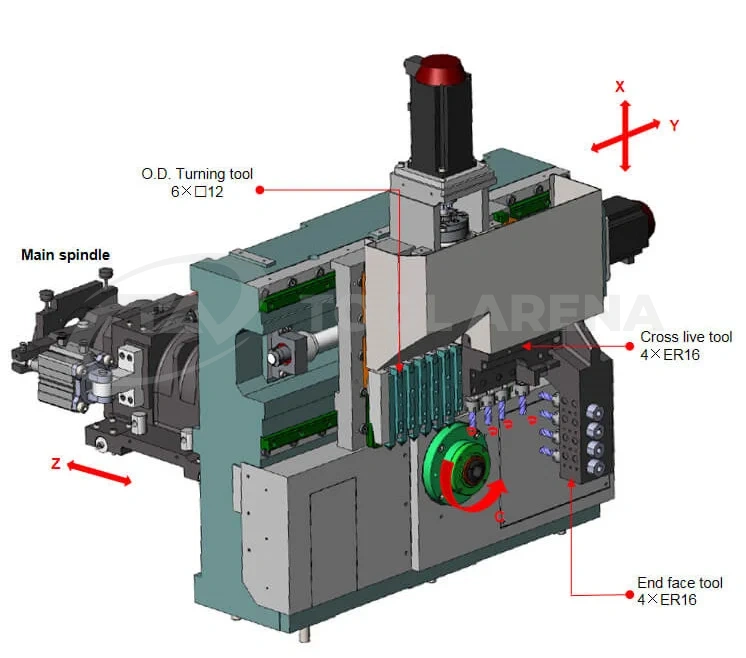

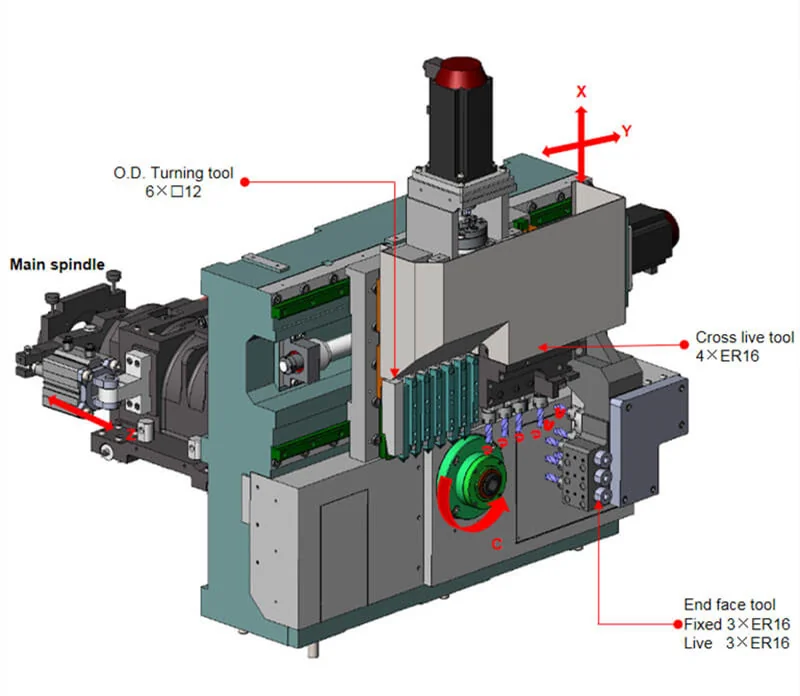

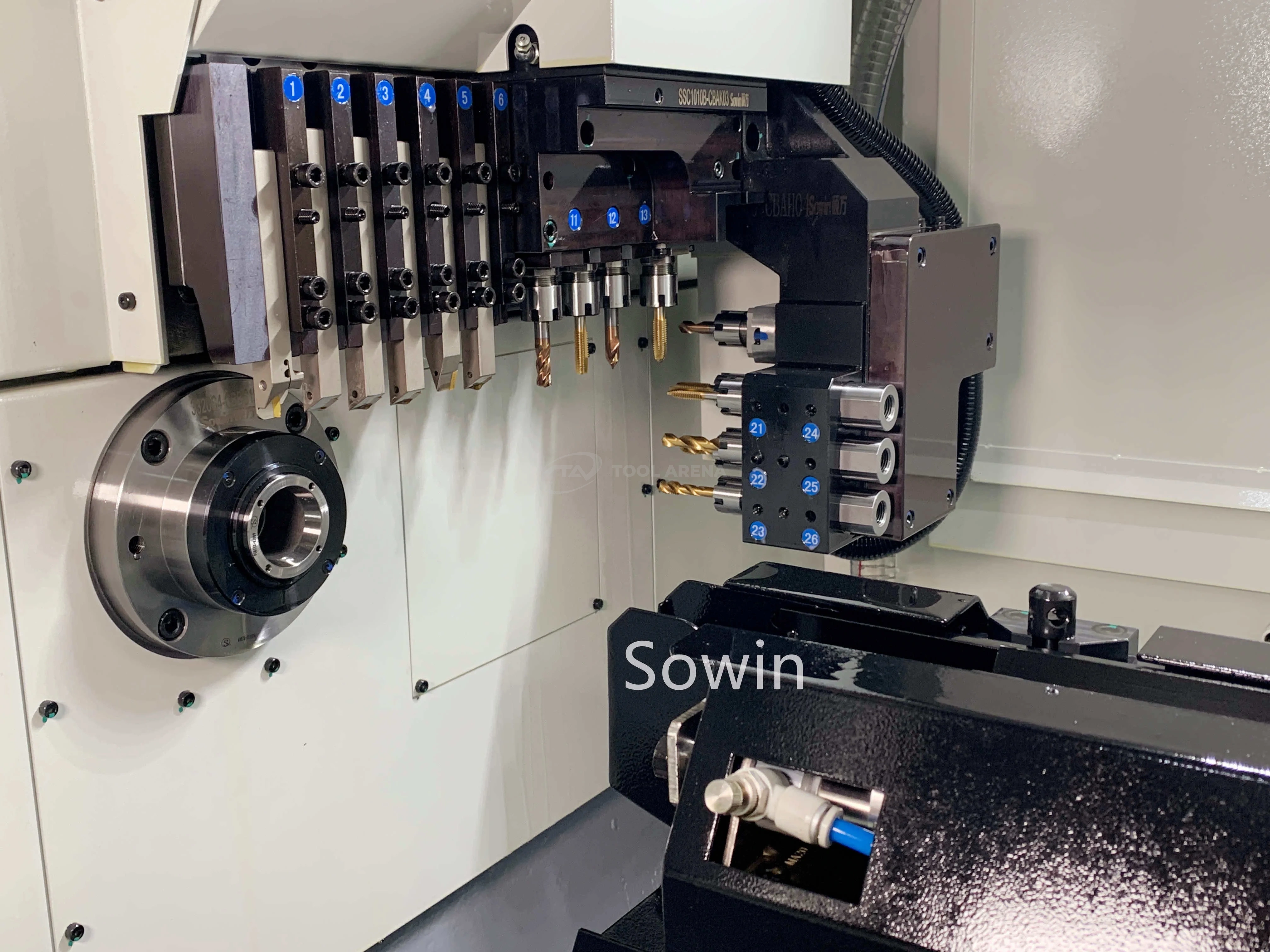

Конструктивная конфигурация (расширение функций)

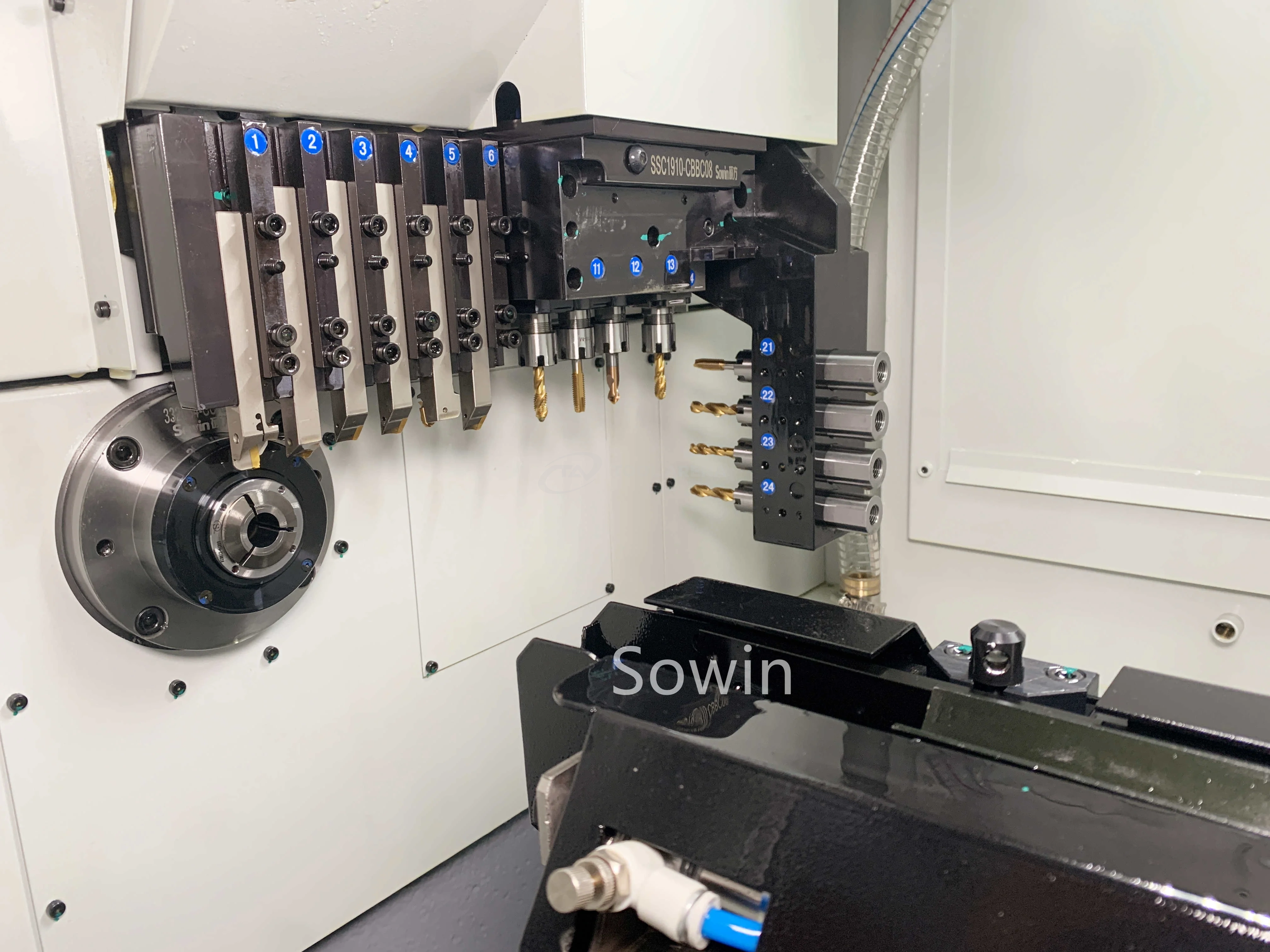

| Модель | SZ-20EN2 3 оси, одношпиндельный | SZ-20EN3 3 оси, одношпиндельный | |||
| Схема размещения инструмента | ![]() | ![]() | |||
| Система ЧПУ | Mitsubishi E80 | Mitsubishi E80 | |||
| Источник питания | 200 В AC | 200 В AC | |||
| Номинальная мощность станка | кВт | 8 | 8 | ||
| Область обработки | Макс. диаметр обработки | мм | φ20 | ||
| Макс. диаметр зажима главным шпинделем | мм | φ20 | |||
| Макс. длина подачи (за один цикл) | мм | макс. 240 | |||
| Главный шпиндель | Мощность главного шпинделя | кВт | 2.2/3.7 | ||
| Макс. диаметр сквозного отверстия главного шпинделя | мм | макс. φ27 | |||
| Разрешение оси C | ° | C1 0,001° | |||
| Частота вращения главного шпинделя | об/мин | макс. 10000 | |||
| Макс. ход главного шпинделя | С направляющей втулкой | мм | 240 | ||
| Без направляющей втулки | мм | 355 | |||
| Макс. количество устанавливаемого инструмента | шт. | 14 | 16 | ||
| Наружный токарный резец | Кол-во × тип | 6×□12 | |||
| Поперечная револьверная головка с приводным инструментом | Кол-во × тип | 4×ER16 | |||
| Диаметр сверления | мм | макс. φ10 | |||
| Диаметр метчика / плашки | макс. M8 | ||||
| Частота вращения приводного инструмента | об/мин | макс. 5000 | |||
| Мощность приводного инструмента | кВт | 1 | |||
| Фронтальный инструмент (главный шпиндель) | Стационарный | Кол-во × тип | 4×ER16 | 3×ER16 | |
| Диаметр сверления | мм | макс. φ10 | макс. φ10 | ||
| Диаметр метчика / плашки | макс. M8 | макс. M8 | |||
| Приводной | Кол-во × тип | — | 3×ER16 | ||
| Диаметр сверления | мм | — | макс. φ8 | ||
| Диаметр метчика / плашки | — | макс. M6 | |||
| Частота вращения приводного инструмента | об/мин | — | макс. 5000 | ||
| Мощность приводного инструмента | кВт | — | 0.4 | ||
| Скорость быстрого перемещения | м/мин | 30(Z/Y) 24(X) | |||
| Мощность серводвигателей подачи | кВт | 1(Z/X/Y) | |||
| Мощность насоса СОЖ | кВт | 0.35 | |||
| Мощность насоса охлаждающего масла главного / противошпинделя | кВт | 0.12 | |||
| Мощность насоса смазки | кВт | 0.004 | |||
| Макс. длина детали в приёмном боксе | мм | 50 | |||
| Расстояние от центра главного / противошпинделя до низа корпуса станка | мм | 1050 | |||
| Объём бака СОЖ | л | 150 | |||
| Масса нетто | кг | 1950 | |||
| Габариты (Д × Ш × В) | мм | 1868×1302×1738 | |||
| Серия 20/25 | ||
| Опциональная система ЧПУ | SYNTEC 22TB/220TB | FANUC 0i-TF Plus |
| Источник питания | 380 В AC | 200 В AC |
| Мощность приводного инструмента | 1 кВт | 0,75 кВт |
| Частота вращения приводного инструмента | 5000 об/мин | 4000 об/мин |
| Мощность серводвигателей подачи | 1,0 кВт(Z1/Z2/X1/X2/Y1)0.4(Y2) | 0,75 кВт(Z1/Z2/X1/X2/Y)0.5(Y2) |
| Скорость быстрого перемещения | 30(Z1/Z2/X2/Y)24(X1),15(Y2) | 30(Z1/Z2/X2/Y)24(X1),15(Y2) |
Примечание: в стандартной комплектации — система ЧПУ Mitsubishi E80 (см. таблицу выше). Опционально доступны варианты SYNTEC 22TB/220TB и FANUC Oi-TF Plus; их параметры приведены во второй таблице.
- Система ЧПУ Mitsubishi E80
- Цветной ЖК-дисплей 10,4"
- Система охлаждения главного шпинделя
- Система смазки
- Вращающаяся направляющая втулка
- Устройство продувки главного шпинделя сжатым воздухом
- Защита от утечки тока
- Трансформатор
- Разъём для внешнего освещения
- Трёхцветная сигнальная колонна
- ШВП и направляющие HIWIN/PMI, класс точности 3
- Бак с СОЖ
- Цанга главного шпинделя — 1 шт.; направляющая втулка — 1 шт.
- Шкаф для инструмента
- Автоматическая прутковая подача
- Транспортер стружки
- Коллектор масляного тумана
- Насос высокого давления
- Приёмник длинных заготовок
- Ленточный конвейер для деталей
- Внешнее рабочее освещение
- Датчик обрыва отрезного инструмента
- Приспособление для зажима профильного материала
- Автоматическая система пожаротушения
| Максимальный диаметр прутка, мм | 20 |
| Макс. длина точения с вращающейся втулкой, мм | 240 |
| Макс. длина точения без втулки, мм | 355 |
| Кол-во / посадка приводного радиального инструмента | 4 / ER16 |
| Макс. мощность приводного радиального инструмента, кВт | 1 |
| Макс. скорость приводного радиального инструмента, об/мин | 5000 |
| Подачи | |
| Ускоренная подача по осям Z, м/мин | 30 |
| Шпиндель | |
| Кол-во / посадка инструментов для наружной обработки | 6 / □12 |
| Мощность привода шпинделя (пост / 30 мин) | 2.2 / 3.7 |
| Максимальная частота вращения шпинделя, об/мин | 10000 |
| Дискретность оси C, ° | 0.001 |
| Система ЧПУ | |
| Контроллер (система ЧПУ) | Mitsubishi E80 |
| Дополнительно | |
| Емкость бака СОЖ, Л | 150 |
| Потребляемая мощность, кВт | 8 |
| Габариты и вес | |
| Габариты станка, ДхШхВ, мм | 1868 × 1302 × 1738 |
| Вес станка, кг | 1950 |
