Одношпиндельный автомат продольного точения (швейцарского типа) - MA25-3Ⅱ

Характеристики

Максимальный диаметр прутка, мм

Количество управляемых осей

Макс. длина точения с вращающейся втулкой, мм

195

Все характеристики

Под заказ

Нашли дешевле?

Получить предложение

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Цена на товар указана ориентировочно БЕЗ НДС. Актуальная цена при запросе КП

Описание

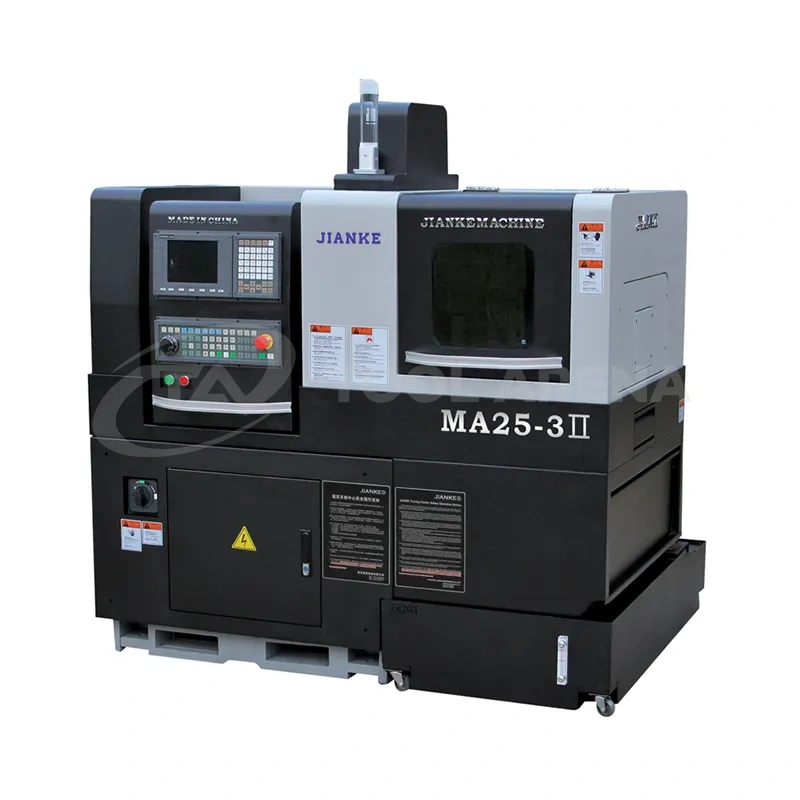

Одношпиндельный автомат продольного точения (швейцарского типа) — MA25-3Ⅱ

MA25-3Ⅱ — одношпиндельный автомат для прецизионной обработки заготовок диаметром до 25 мм с 3-осевой кинематикой X, Y, Z.

Режим направляющей втулки
Работа с направляющей втулкой или без неё — в зависимости от геометрии заготовки.

Масляноохлаждаемый электрошпиндель
Стабильная точность при длительных циклах серийного производства.

Абсолютные приводы
Автоматический поиск нуля при включении — сокращение времени наладки.

Механика NSK / THK
Подшипники NSK, линейные направляющие и ШВП THK.

Ключевые особенности

Режим с направляющей втулкой или без неё — выбор по геометрии заготовки.
Встроенный электрошпиндель с масляным охлаждением.
Абсолютные серводвигатели с автоматическим поиском нуля.
Подшипники NSK, направляющие и ШВП THK.
Ось C в стандартной комплектации — произвольное угловое позиционирование.
Боковая силовая головка с возможностью расширения на два отверстия.
Стандартный контроль обрыва заготовки.

Описание

MA25-3Ⅱ — одношпиндельный автомат продольного точения для деталей диаметром до 25 мм. Станок объединяет токарные, сверлильные и фрезерные операции в одном цикле. Верхний расположение инструментального магазина и боковая силовая головка расширяют технологические возможности при обработке сложных деталей.

Технические характеристики

Одношпиндельный автомат продольного точения (швейцарского типа) с ЧПУ MA25-3Ⅱ
Система	Тайвань SYNTEC	Syntec21TB-E
	Канал управления	Один канал
	Минимальная установка единицы	0,001 мм
Обработка	Макс. диаметр обработки	25 мм
	Максимальная длина обработки за один раз	С направляющей втулкой	195 мм
		Без направляющей втулки	1:2.5D（Диаметр:Длина）
	Макс. диаметр сверления главного шпинделя	Главный шпиндель, осевое	Φ10 мм
	Макс. диаметр резьбы главного шпинделя	Главный шпиндель, осевое	M8
	Максимальный диаметр сверления головки электропривода	Радиальное	Φ8 мм
	Максимальный диаметр резьбы головки привода	Радиальное	M6
Инструмент	Расположение гнезда инструмента	Верхний держатель инструмента
	Главный шпиндель токарного инструмента	6 шт.	1×16×16 + 5×12×12 мм
	Главный шпиндель со стороны вращающейся силовой головки	4 шт.	2×ER11 + 2×ER16
	Фиксированное гнездо для инструмента на торце главного шпинделя	4 шт.	ER11 / ER16
Шпиндель	Тип главного шпинделя	Встроенный электрошпиндель с масляным охлаждением
	Скорость главного шпинделя	10 000 об/мин
	Индексация главного шпинделя	0,001°
	Диаметр отверстия главного шпинделя	26 мм
	Высота центра главного шпинделя	968.5 мм
Мощность двигателя	Мощность главного шпинделя (номинальная/максимальная)	2,5 / 3,7 кВт
	Мощность двигателя боковой вращающейся головки	0,75 кВт
	Скорость вращения боковой головки	6 000 об/мин
	Количество подвижных осей	3 оси	X, Y, Z
	Быстрая скорость подачи	X	24 м/мин
		Y, Z	32 м/мин
	Мощность двигателя подвижной оси	0,75 кВт
Прочее	Устройство для приёма деталей	Устройство захвата длинномерных деталей
	Мощность	11,2 кВт
	Давление воздуха	Выше 0,4 МПа
	Ёмкость бака для режущего масла	195 л
	Размер станка (Д × Ш × В)	1,87 × 1,45 × 1,65 м
	Вес токарного станка	1980 кг

Области применения

Автомобильная промышленность — арматура, фитинги, клапаны и прецизионные детали узлов.
Медицина и микроэлектроника — миниатюрные втулки, штифты, соединители и имплантаты.
Авиация, приборостроение и часовое производство — мелкие валы и детали сложного профиля.
Серийное изготовление тонких валов и мини-деталей с высокими требованиями к точности.

Вопросы и ответы

Какой максимальный диаметр обрабатываемой детали?
До 25 мм.
Какая максимальная длина обработки?
До 195 мм с направляющей втулкой; без неё — соотношение диаметр:длина 1:2,5.
Как обеспечивается точность?
3-осевая кинематика, масляноохлаждаемый шпиндель и прецизионные направляющие THK.
Какой интерфейс управления?
Сенсорная панель SYNTEC Syntec21TB-E.
Какие габариты станка?
Около 1,87 × 1,45 × 1,65 м, масса 1980 кг.
Для каких деталей подходит?
Валы, втулки, фитинги и арматура диаметром до 25 мм.

Чертежи продукции

Характеристики

Максимальный диаметр прутка, мм	25
Количество управляемых осей	3
Макс. длина точения с вращающейся втулкой, мм	195
Макс. длина точения без втулки, мм	62.5
Кол-во / посадка приводного радиального инструмента	2 / ER11, 2 / ER16
Макс. мощность приводного радиального инструмента, кВт	0,75
Макс. скорость приводного радиального инструмента, об/мин	6000

Подачи
Ускоренная подача по осям Z, м/мин	32
Ускоренная подача по оси X, м/мин	24

Шпиндель
Тип привода	мотор-шпиндель
Кол-во / посадка инструментов для наружной обработки	1×16×16 + 5×12×12 мм
Кол-во / посадка инструментов для внутренней обработки (главный шпиндель)	ER11 / ER16
Мощность привода шпинделя (пост / 30 мин)	2,5 / 3,7
Максимальная частота вращения шпинделя, об/мин	10000
Дискретность оси C, °	0,001

Система ЧПУ
Контроллер (система ЧПУ)	Syntec21TB-E

Дополнительно
Емкость бака СОЖ, Л	195
Кол-во управляемых каналов обработки	1
Давление сжатого воздуха, МПа	0,4
Потребляемая мощность, кВт	11,2

Габариты и вес
Вес станка, кг	1980
Габариты станка, мм	1870 × 1450
