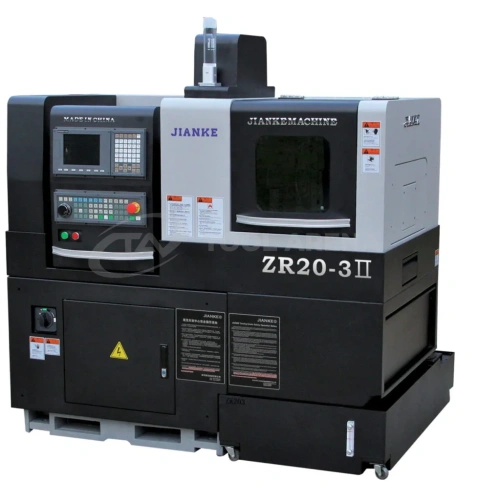

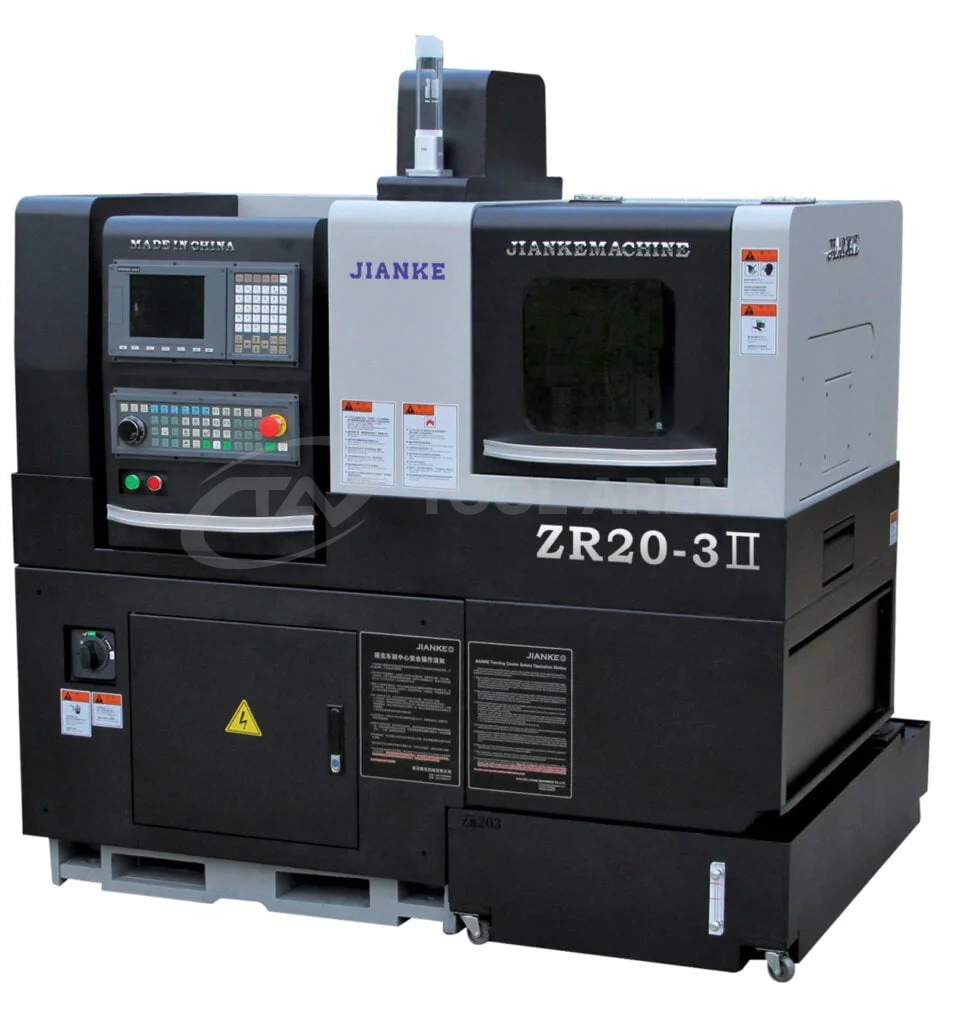

Одношпиндельный автомат продольного точения (швейцарского типа) — ZR20-3Ⅱ

Одношпиндельный автомат продольного точения (швейцарского типа) — ZR20-3Ⅱ

ZR20-3Ⅱ — компактный одношпиндельный автомат продольного точения для деталей диаметром до 20 мм, где важны стабильная геометрия, небольшая установочная площадь и предсказуемый серийный цикл.

Ключевые особенности

• Работа с направляющей втулкой или без неё — выбор зависит от длины детали и устойчивости заготовки.
• Встроенный электрошпиндель с масляным охлаждением — стабильная точность при длительных циклах.
• Абсолютные серводвигатели с автоматическим поиском нуля при включении станка.
• Подшипники NSK, направляющие и ШВП THK.
• Ось C в стандартной комплектации — произвольное угловое позиционирование шпинделя.

Описание

ZR20-3Ⅱ — одношпиндельная модель для точения, сверления и простой приводной обработки за один цикл зажима. За счёт компактной 3-осевой схемы станок хорошо подходит для участков, где не нужна обратная обработка на противошпинделе, но требуется стабильная работа по мелким деталям в длинной серии.

С направляющей втулкой станок рассчитан на обработку до 90 мм за подачу; без втулки применяется для коротких деталей с отношением длины к диаметру до 1:2,5. Такая компоновка удобна для втулок, штуцеров, штифтов, тонких валиков и других деталей вращения малого диаметра.

Технические характеристики

Области применения

• Автомобильная промышленность — арматура, фитинги, клапаны и прецизионные детали узлов.
• Медицина и микроэлектроника — миниатюрные втулки, штифты, соединители и имплантаты.
• Авиация, приборостроение и часовое производство — мелкие валы и детали сложного профиля.
• Серийное изготовление тонких валов и мини-деталей с высокими требованиями к точности.

Вопросы и ответы

1. Какой максимальный диаметр обрабатываемой детали?
   До 20 мм — в соответствии с паспортом модели ZR20.
2. За счёт чего обеспечивается точность?
   3-осевая кинематика, масляноохлаждаемый электрошпиндель и прецизионная механика на направляющих THK.
3. Можно ли работать без направляющей втулки?
   Да, для коротких заготовок с соотношением длины к диаметру до 1:2,5.
4. Какое ЧПУ установлено?
   SYNTEC 21TB-E, одноканальное управление.
5. Какие габариты у станка?
   Около 1,65 × 1,4 × 1,7 м при массе 1 785 кг.
6. Какие операции выполняются за один цикл?
   Токарные, сверлильные и фрезерные операции с боковой и торцевой оснасткой.
