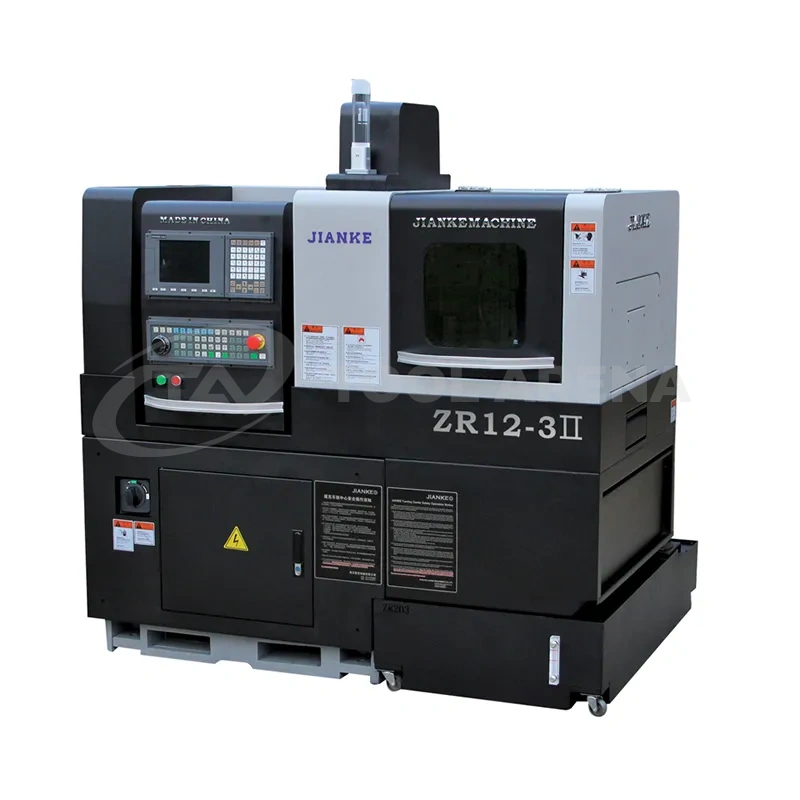

ZR12-3Ⅱ — компактный одношпиндельный автомат для прецизионной обработки заготовок диаметром до 12 мм.
Работа с направляющей втулкой или без неё — в зависимости от геометрии заготовки.
Стабильная точность при длительных циклах серийного производства.
Автоматический поиск нуля при включении — сокращение времени наладки.
Подшипники NSK, линейные направляющие и ШВП THK.
Ключевые особенности
- Режим с направляющей втулкой или без неё — выбор по геометрии заготовки.
- Встроенный электрошпиндель с масляным охлаждением.
- Абсолютные серводвигатели с автоматическим поиском нуля.
- Подшипники NSK, направляющие и ШВП THK.
- Ось C в стандартной комплектации — произвольное угловое позиционирование.
Описание
ZR12-3Ⅱ — одношпиндельный автомат продольного точения с 3-осевой кинематикой (X, Y, Z) для мелких прецизионных деталей. Станок объединяет токарные, сверлильные и фрезерные операции в одном цикле. Подходит для медицинской электроники, часовой промышленности и других отраслей, где критичны миниатюрные детали диаметром до 12 мм.
Технические характеристики
| Одношпиндельный автомат продольного точения (швейцарского типа) с ЧПУ ZR12-3II | |||
| Система | Тайвань SYNTEC | Syntec21TB-E | |
| Канал управления | Один канал | ||
| Минимальная установка единицы | 0,001 мм | ||
| Обработка | Макс. диаметр обработки | 12 мм | |
| Максимальная длина обработки за один раз | С направляющей втулкой | 90 мм | |
| Без направляющей втулки | 1:2,5D (диаметр:длина) | ||
| Макс. диаметр сверления главного шпинделя | Главный шпиндель, осевое | Φ10 мм | |
| Макс. диаметр резьбы главного шпинделя | Главный шпиндель, осевое | M8 | |
| Максимальный диаметр сверления головки электропривода | Радиальное | Φ8 мм | |
| Максимальный диаметр резьбы головки привода | Радиальное | M6 | |
| Инструмент | Расположение гнезда инструмента | Двойные держатели инструмента с обеих сторон | |
| Главный шпиндель токарного инструмента | 5 шт. | 12×12 мм | |
| Главный шпиндель со стороны вращающейся силовой головки | 4 шт. | 2×ER11 + 2×ER16 | |
| Фиксированное гнездо для инструмента на торце главного шпинделя | 4 шт. | ER11 / ER16 | |
| Шпиндель | Тип главного шпинделя | Встроенный электрошпиндель с масляным охлаждением | |
| Скорость главного шпинделя | 10 000 об/мин | ||
| Индексация главного шпинделя | 0,001° | ||
| Диаметр отверстия главного шпинделя | 14 мм | ||
| Высота центра главного шпинделя | 990 мм | ||
| Мощность двигателя | Мощность главного шпинделя (номинальная/максимальная) | 2,2 / 3,5 кВт | |
| Мощность двигателя боковой вращающейся головки | 0,75 кВт | ||
| Скорость вращения боковой головки | 6 000 об/мин | ||
| Количество подвижных осей | 3 оси | X, Y, Z | |
| Быстрая скорость подачи | X, Y | 24 м/мин | |
| Z | 28 м/мин | ||
| Мощность двигателя подвижной оси | 0,75 кВт | ||
| Прочее | Устройство для приёма деталей | Короткий материал | Приёмник длинномерных деталей |
| Длинный материал | Устройство удержания длинномерных деталей | ||
| Мощность | 10,5 кВт | ||
| Давление воздуха | Выше 0,4 МПа | ||
| Емкость бака для режущего масла | 175 л | ||
| Размер машины (Д×Ш×В) | 1,65 × 1,4 × 1,7 м | ||
| Вес токарного станка | 1 785 кг | ||
Области применения
- Автомобильная промышленность — арматура, фитинги, клапаны и прецизионные детали узлов.
- Медицина и микроэлектроника — миниатюрные втулки, штифты, соединители и имплантаты.
- Авиация, приборостроение и часовое производство — мелкие валы и детали сложного профиля.
- Серийное изготовление тонких валов и мини-деталей с высокими требованиями к точности.
Вопросы и ответы
- Какой максимальный диаметр обрабатываемой детали?
До 12 мм. - Как обеспечивается точность?
3-осевая кинематика, масляноохлаждаемый шпиндель и прецизионные направляющие THK. - Подходит ли для автоматизированных линий?
Да, станок интегрируется в автоматизированные участки через ЧПУ SYNTEC. - Какой интерфейс управления?
Сенсорная панель SYNTEC. - Какие габариты станка?
Около 1,65 × 1,4 × 1,7 м. - Для каких деталей подходит?
Миниатюрные валы, втулки, штифты и фитинги диаметром до 12 мм.
Чертежи продукции
| Максимальный диаметр прутка, мм | 12 |
| Количество управляемых осей | 3 |
| Макс. длина точения с вращающейся втулкой, мм | 90 |
| Макс. длина точения без втулки, мм | 30 |
| Кол-во / посадка приводного радиального инструмента | 2 / ER11, 2 / ER16 |
| Макс. мощность приводного радиального инструмента, кВт | 0,75 |
| Макс. скорость приводного радиального инструмента, об/мин | 6000 |
| Подачи | |
| Ускоренная подача по осям Z, м/мин | 28 |
| Ускоренная подача по оси Y, м/мин | 24 |
| Шпиндель | |
| Тип привода | мотор-шпиндель |
| Кол-во / посадка инструментов для наружной обработки | 12×12 мм |
| Кол-во / посадка инструментов для внутренней обработки (главный шпиндель) | ER11 / ER16 |
| Мощность привода шпинделя (пост / 30 мин) | 2,2 / 3,5 |
| Максимальная частота вращения шпинделя, об/мин | 10000 |
| Дискретность оси C, ° | 0,001 |
| Система ЧПУ | |
| Контроллер (система ЧПУ) | Syntec21TB-E |
| Дополнительно | |
| Емкость бака СОЖ, Л | 175 |
| Кол-во управляемых каналов обработки | 1 |
| Давление сжатого воздуха, МПа | 0,4 |
| Потребляемая мощность, кВт | 10,5 |
| Габариты и вес | |
| Вес станка, кг | 1 785 |
| Габариты станка, мм | 1650 × 1400 |
