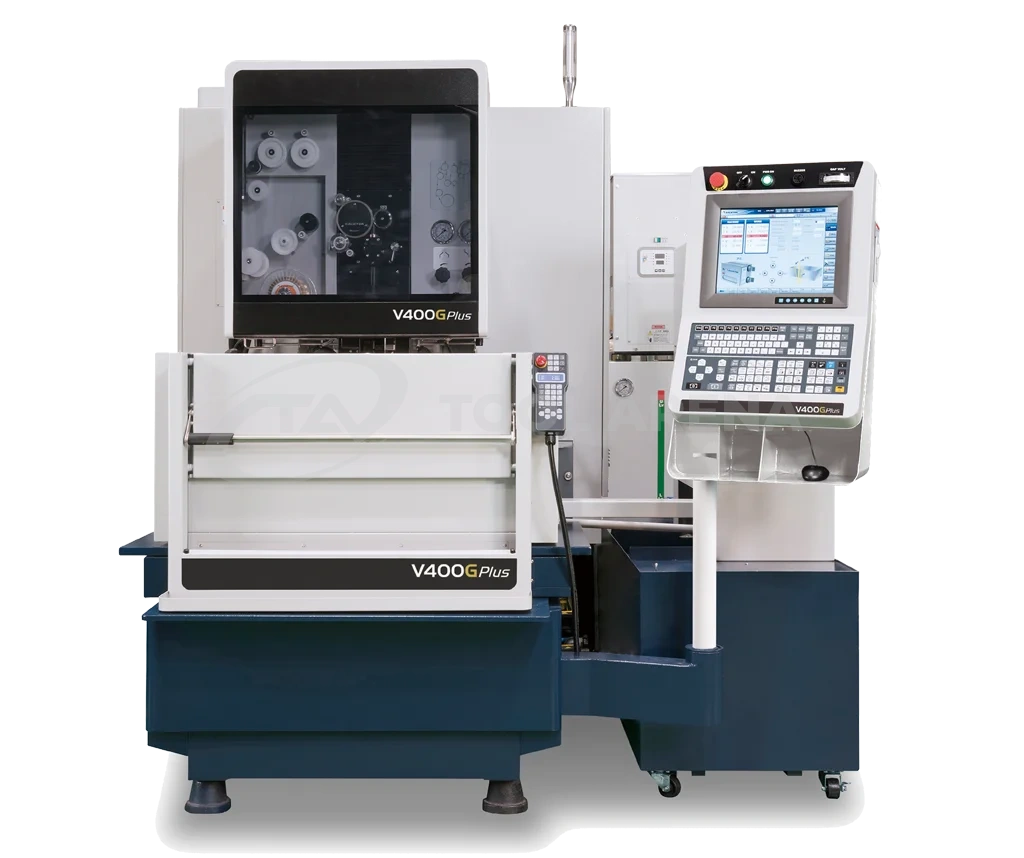

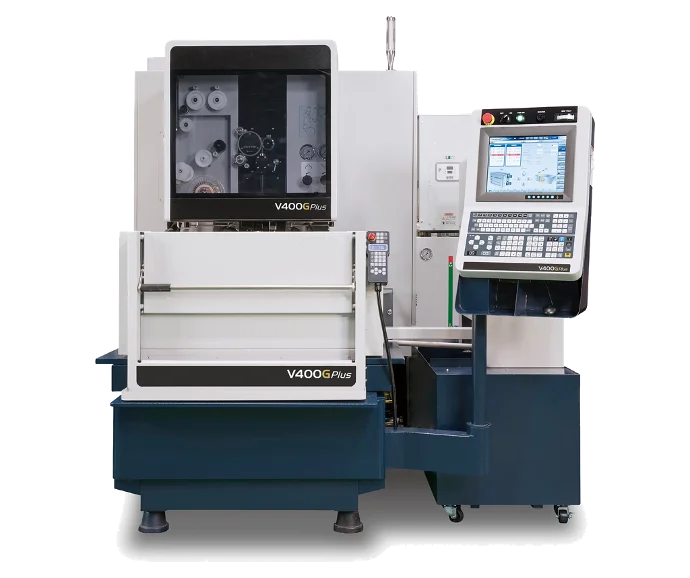

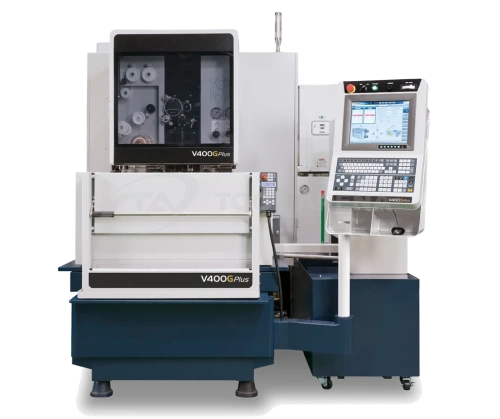

Проволочно-вырезной электроэрозионный станок V400G Plus
Артикул:
V400G Plus
Характеристики
Максимальный вес заготовки, кг
500
Максимальный размер заготовки, мм
750 x 550 x 215
Перемещение стола по осям X/Y, мм
400 x 300
Все характеристики
Под заказ
Нашли дешевле?
Получить предложение
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Цена на товар указана ориентировочно БЕЗ НДС. Актуальная цена при запросе КП
Описание
Технические характеристики
V400G Plus
| Макс. размер заготовки | 750 x 550 x 215 мм |
| Макс. масса заготовки | 500 кг |
| Перемещение по осям X/Y | 400 x 300 мм |
| Перемещение по осям U/V | 80 x 80 мм |
| Перемещение по оси Z | 220 мм (высота погружения 210 мм) |
| Диаметр проволоки | 0,15–0,3 мм |
| Количество управляемых осей | 5 осей, AC‑серводвигатель |
| Макс. угол наклона | ±22° / 80 мм с широкими направляющими и соплами |
| Габариты станка | 2100 x 2230 x 2175 мм |
| Масса станка | 2700 кг |
| Объём бака | 650 л |
Особенности
Механическая конструкция
Умная и простая эксплуатация
- Богатые технологии резания, дружественный интерфейс, удаленный доступ, удобные функции.
Надежная быстрая автоматическая заправка проволоки (AWT)
- Высокоскоростная надежная AWT, заправка в паз, заправка под водой, снижение затрат на ручной труд при обработке нескольких форм.
Повышение производительности обработки
- Модуль DPM, стабилизатор разряда, новая стратегия управления углами, обработка с точным радиусом, уменьшение следов проволоки при врезании, новая схема микрофинишной обработки.
Энергосбережение и низкая стоимость эксплуатации
- Интеллектуальное управление энергопотреблением, компенсация износа проволоки, простота обслуживания и снижение затрат на сервис.
Особенности станка
- Жесткая конструкция портала U, V.
- Рабочий стол из нержавеющей стали твердостью HRC 50°.
- Литье станка спроектировано на основе анализа МКЭ для повышения жесткости.
- Основание станка расширенной ширины.
Водяное охлаждение нижней руки предотвращает тепловое расширение, вызванное нагревом, что повышает точность.
Прочная чугунная станина — основа точности.
Интеллектуальный режим обработки
Графический интерфейс
Панель HMI проста в управлении и использует передовые эргономические технологии.
Интеллектуальный режим обработки
Функция позиционирования заготовки
Информация по обслуживанию и диагностике
Функция поиска технологических данных
Графический интерфейс
Полезные функции
Автоматическая заправка проволоки
Непрерывная круглосуточная работа без оператора, бесперебойная обработка с заправкой проволоки в месте обрыва.
- Отпадает необходимость следить за обрывом проволоки, что сокращает время обслуживания.
- EXCETEK поддерживает многозадачную обработку, что упрощает автоматическое завершение нескольких операций без ручных команд.
- Координаты G54–G59 могут использоваться для автоматической смены заготовки.
Заправка проволоки в месте обрыва:
Функция отжига улучшает прямолинейность проволоки при заправке. Проволока может быть заправлена в месте обрыва с практически 100% надежностью, без необходимости возврата к стартовому отверстию.
Заправка проволоки под водой:
Заправка проволоки может выполняться при погружной обработке без слива и заполнения рабочей ванны.
Многоотверстная обработка:
В режиме непрерывной обработки при неудачной повторной заправке система пропускает текущее отверстие и переходит к следующему. Положение пропущенного отверстия автоматически запоминается, и обработка возобновляется после завершения текущего прохода.
Заправка с водяной струей:
Для высоких заготовок или при погружной обработке водяная струя может улучшить процесс заправки.
Толщина заготовки 100 мм
- Отжиг и резка проволоки: 10 с
- Заправка: 10 с
Толщина заготовки 800 мм
- Заправка под водой в месте обрыва.
Надежная система автоматической заправки проволоки
Система AWT от EXCETEK обеспечивает непрерывную круглосуточную работу без оператора. В отличие от других систем, она может заправлять проволоку с места обрыва.
Функция водяной струи позволяет заправлять заготовки высотой до 500 мм.
Технология резания
| Тип | Без управления | С управлением |
|---|---|---|
| A | 0 | 0 |
| B | 0…-2 мкм | -8…-10 мкм |
| C | 0 | 0 |
| D | 0…-2 мкм | -8…-10 мкм |
Система удаленного мониторинга
Комплектация
Стандартные принадлежности
- Ионообменная смола 10 л
- Бумажные фильтры 2 шт.
- Алмазные направляющие 2 шт.
- Верхнее и нижнее сопло 2 комплекта
- Контактные пластины 2 шт.
- Латунная проволока 1 катушка
- Зажимной инструмент 1 набор
- Приспособление для вертикального выравнивания 1 набор
Опции
- Линейная шкала XY
- Ось W
- Зажимная балка
- Податчик Jumbo L-50A
- AWT (автозаправка)
- Двойная дверь
- Стабилизатор напряжения AVR 15 кВА
- Сдвижная дверь с приводом (только для V650G и V850G)
- Трансформатор 15 кВА
- Сигнальная башня
- Служба коротких сообщений (SMS)
- Система удаленного мониторинга
- Схема суперфинишной обработки
Характеристики
| Максимальный вес заготовки, кг | 500 |
| Максимальный размер заготовки, мм | 750 x 550 x 215 |
| Перемещение стола по осям X/Y, мм | 400 x 300 |
| Перемещение по осям U и V, мм | 80 x 80 |
| Перемещение по оси Z, мм | 220 мм (высота погружения 210 мм) |
| Диаметр проволоки, мм | 0.15 - 0.3 |
| Количество управляемых осей | 5-осевой сервомотор переменного тока |
| Максимальный угол наклона | ±22°/ 80 мм с широкой алмазной направляющей и соплом |
| Объем бака для воды, л | 650 |
| Серия | G Plus |
| Габариты и вес | |
| Вес станка, кг | 2700 |
